Profi-Class Tridem
Opryskiwacz zaczepiany trzyosiowy — 20 000 l, belka 40–48 m
Dwadzieścia tysięcy litrów, które da się zawrócić na uwrociu
Pojemność zbiornika
Maksymalna belka
Nośność wózka tridemowego
Opryskiwacz zaczepiany trzyosiowy — 20 000 l, belka 40–48 m
Tridem jest szczytem gamy zaczepianej: dwadzieścia tysięcy litrów w jednym zbiorniku i belka do 48 m. Taki zbiornik nie miałby sensu bez odpowiedzi na dwa pytania — jak go unieść i jak nim zawrócić. Odpowiedzią jest wózek tridemowy 30 t z zawieszeniem pneumatycznym dostrajającym się do obciążenia oraz przymusowo skrętne osie pierwsza i trzecia: maszyna prowadzi się po śladzie ciągnika, zamiast ściągać na uwrociu i łamać rośliny. Układ cieczowy pozostaje ten sam, co w całej linii Profi-Class, a zbiornik czystej wody 500 l pozwala przepłukać układ bez powrotu po wodę.
Dwadzieścia ton cieczy na sześciu kołach
Tridem rozwiązuje ten sam problem co DT 3500H — masę pełnego zbiornika — tylko na zaczepie i przy dwukrotnie większej pojemności.
Trzecia oś i zawieszenie dostrajane do obciążenia
Trzy osie rozkładają dwadzieścia ton cieczy na sześć punktów styku. Zawieszenie pneumatyczne pracuje według obciążenia, więc maszyna pełna i pusta zachowuje się podobnie — a to ma znaczenie zarówno dla nacisku na glebę w drugiej połowie zbiornika, jak i dla hamowania na drodze.
Źródło: Dane producenta
Osie skrętne przymusowo, a nie nadążnie
W Tandemie druga oś ustawia się sama, siłami działającymi w zakręcie. Przy trzech osiach i takiej masie to za mało: pierwsza i trzecia oś są sterowane przymusowo, więc maszyna prowadzi się po śladzie ciągnika, a nie po własnym łuku. Efekt widać na uwrociu — mniej połamanych roślin i mniej startych opon.
Zestaw zostaje długi i ciężki
Dwadzieścia tysięcy litrów wymaga ciągnika z zaczepem K80 o nacisku od 4 000 kg i wartości D od 102,4 kN. Na małych, poprzecinanych działkach taki zestaw będzie tracił więcej na manewrach, niż zyska na pojemności. Tridem jest maszyną do dużych pól i do pracy usługowej — i tylko tam ma przewagę nad Tandemem.
Rura rozpylaczy 1" zamiast seryjnej 1/2"
Przy belce 48 m i wysokiej dawce cieczy przewód o większym przekroju (D27 dla korpusów tandemowych) skraca czas dojścia układu do parametrów roboczych i zmniejsza spadek ciśnienia na końcach skrzydeł. To pozycja z cennika, liczona za metr belki — im szersza belka, tym bardziej się liczy.
Aktywne prowadzenie belki DCD
Przy czterdziestoośmiometrowej belce utrzymanie stałej wysokości nad łanem przestaje być możliwe ręcznie. Układ DCD (G26 i warianty) prowadzi belkę na czujnikach ultradźwiękowych — cztery albo sześć, zależnie od wykonania. To wyposażenie dodatkowe, ale przy tej szerokości pierwsze, o które pytamy.
Odpompowanie resztki bez wylewania na ziemię
Przyłącze 2" z zaworem trójdrogowym przed filtrem ciśnieniowym (F96-2) pozwala wypompować resztkę cieczy do innego zbiornika — szybciej i do końca. Przy dwudziestu tysiącach litrów „resztka" potrafi być większa niż cały zbiornik małej maszyny.
Opryskiwacze zaczepiane DAMMANN: Classic, Profi-Class, Tandem, Tridem
Cztery linie różnią się dwiema rzeczami naraz: podwoziem (ile osi uniesie ile litrów) i wyposażeniem układu cieczowego. Pierwsze wyznacza granicę wydajności, drugie — precyzji.
- Zbiornik cieczy
- 4 400 / 5 000 / 6 000 l
- Szerokość belki
- 18–36 m
- Podwozie
- jedna oś
- Zawieszenie
- —
- Pompa
- 250 lub 320 l/min
- Sekcje seryjnie
- 5–10
- Korpusy rozpylaczy
- pojedyncze
- Sterowanie armaturą
- mechaniczne
- Obieg ciśnieniowy
- —
- Ogumienie seryjne
- 520/85 R38 … R42
- Prędkość transportowa
- 40 km/h
- Zbiornik cieczy
- 5 000 / 6 000 / 7 000 l
- Szerokość belki
- 24–36 m
- Podwozie
- jedna oś
- Zawieszenie
- —
- Pompa
- 320 lub 500 l/min
- Sekcje seryjnie
- 7–10
- Korpusy rozpylaczy
- tandemowe
- Sterowanie armaturą
- ISOBUS
- Obieg ciśnieniowy
- seryjnie
- Ogumienie seryjne
- 520/85 R38 … R46
- Prędkość transportowa
- 40 km/h
- Zbiornik cieczy
- 8 000 / 10 000 / 12 000 / 14 000 l
- Szerokość belki
- 30–48 m
- Podwozie
- wózek tandemowy 21 t, druga oś nadążna
- Zawieszenie
- pneumatyczne
- Pompa
- 500 l/min
- Sekcje seryjnie
- 8–14
- Korpusy rozpylaczy
- tandemowe
- Sterowanie armaturą
- ISOBUS
- Obieg ciśnieniowy
- seryjnie
- Ogumienie seryjne
- 520/85 R42
- Prędkość transportowa
- 50 km/h
- Zbiornik cieczy
- 20 000 l
- Szerokość belki
- 40–48 m
- Podwozie
- wózek tridemowy 30 t, 1. i 3. oś skrętne
- Zawieszenie
- pneumatyczne według obciążenia
- Pompa
- 500 l/min
- Sekcje seryjnie
- 12–14
- Korpusy rozpylaczy
- tandemowe
- Sterowanie armaturą
- ISOBUS
- Obieg ciśnieniowy
- seryjnie
- Ogumienie seryjne
- 520/85 R42 166 B
- Prędkość transportowa
- 40 km/h
Źródło: Dane producenta
Profi-Class Tridem — specyfikacja
Profi-Class Tridem w polu
Praca usługowa liczona w tysiącach hektarów
Dwadzieścia tysięcy litrów to rzadki powrót po wodę, a belka 48 m — mała liczba przejazdów. Dla usługodawcy obie te rzeczy przeliczają się wprost na koszt hektara i na liczbę zleceń zamkniętych w oknie zabiegowym.
Bardzo duże, regularne pola
Tridem wykorzystuje swoją przewagę tam, gdzie da się jechać długimi przejazdami bez częstych nawrotów. Im bardziej pole zbliża się do prostokąta, tym mniejszy udział czasu zjadają manewry ciężkim zestawem.
Gospodarstwo z ciągnikiem o mocnym zaczepie
Zaczep K80 o nacisku od 4 000 kg i wartość D od 102,4 kN to warunek, nie zalecenie. Jeżeli park maszyn takiego ciągnika nie ma, właściwą odpowiedzią jest Tandem albo maszyna samojezdna — a nie dokupienie zaczepu.
Poznaj całą rodzinę DAMMANN
Model ten jest częścią oferty producenta DAMMANN. Pozostałe maszyny rozwiązują kolejne etapy tej samej technologii.
Ochrona roślinClassic
Opryskiwacz zaczepiany jednoosiowy — 4 400–6 000 l, belka 18–36 m
Zobacz model
Ochrona roślinProfi-Class
Opryskiwacz zaczepiany jednoosiowy — 5 000–7 000 l, ISOBUS i obieg ciśnieniowy
Zobacz model
Ochrona roślinProfi-Class Tandem
Opryskiwacz zaczepiany dwuosiowy — 8 000–14 000 l, belka do 48 m
Zobacz modelOchrona roślinAktualnie oglądaszProfi-Class Tridem
Opryskiwacz zaczepiany trzyosiowy — 20 000 l, belka 40–48 m
Aktualny model
Ochrona roślinDT 2400H S5 Highlander
Samojezdny DAMMANN-trac — rozstaw kół i prześwit z kabiny
Zobacz model
Ochrona roślinDT 2800H S5 EcoDrive
Samojezdny DAMMANN-trac — 5 000–7 000 l, prześwit ok. 1 100 mm
Zobacz model
Ochrona roślinDT 3500H S5 EcoDrive
Samojezdny DAMMANN-trac — 8 000–12 000 l, trzy osie, sześć kół napędzanych
Zobacz model
Ochrona roślinProfi-Class na nośniku
Zabudowa na Unimog, JCB Fastrac lub MB-trac — 2 000–4 000 l
Zobacz model
Ochrona roślinProfi-Class-GREEN
Murawy i tereny zielone — 500–2 000 l, belka do 12 m, kontrola dawki D-GPS

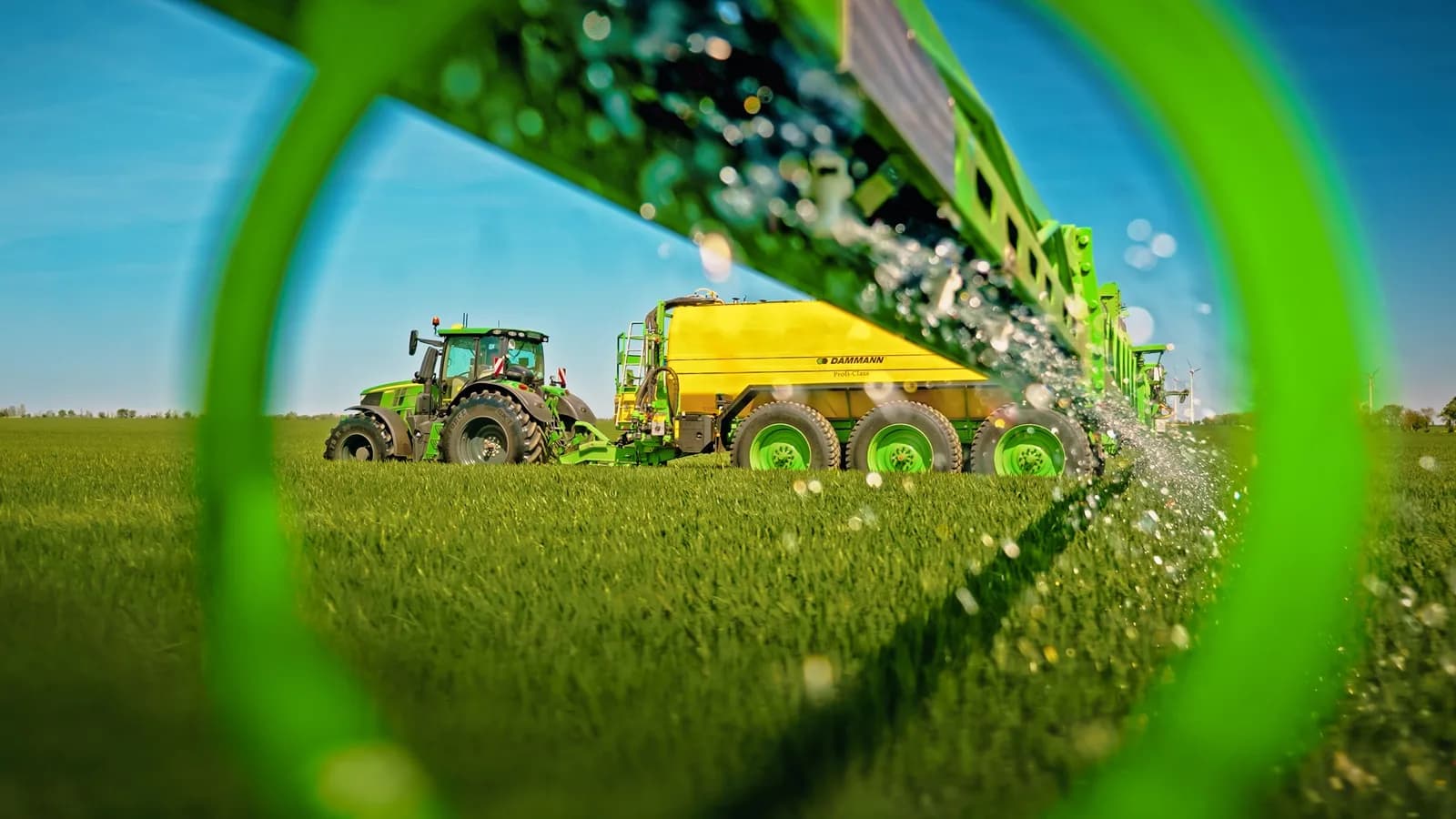

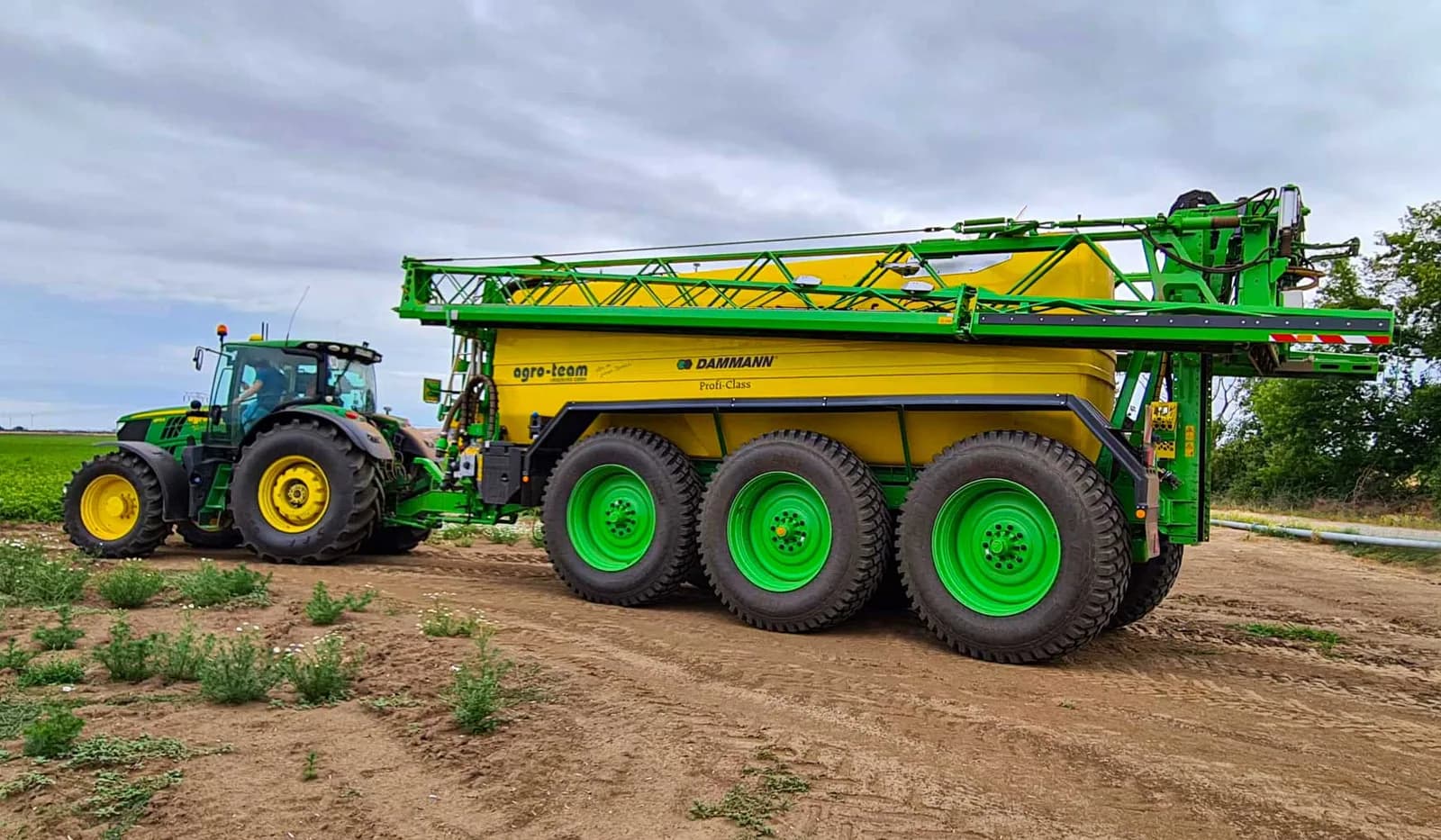

Zobacz modelProfi-Class Tridem z każdej strony
Rozmowa z inżynierem.
Najczęstsze pytania, które słyszymy od gospodarstw przed zakupem.
Zebraliśmy pytania, które najczęściej słyszymy od gospodarstw przed zakupem — i odpowiedzi naszych inżynierów. Każda odpowiedź pochodzi z weryfikowanej wiedzy o maszynie.
- materiałów producenta
- dokumentacji technicznej
- pytań zadawanych przez gospodarstwa
Odpowiedzi oparte na doświadczeniu tysięcy gospodarstw w Europie.
Tak. Jako autoryzowany dystrybutor zamawiamy części do maszyn DAMMANN bezpośrednio u producenta, z numerami katalogowymi DAMMANN. Zgłoszenia serwisowe przyjmujemy przez obsługę posprzedażową — przy zgłoszeniu potrzebny jest numer seryjny maszyny i rok produkcji.
Wnętrzem układu, nie zbiornikiem. Classic ma mechaniczne sterowanie armaturą i pojedyncze korpusy rozpylaczy. Profi-Class to wykonanie takie jak w opryskiwaczach nabudowywanych DAMMANN: tandemowe korpusy rozpylaczy z odcięciem elektropneumatycznym, obieg ciśnieniowy przed otwarciem rozpylaczy, duże filtry z automatycznym płukaniem i elektropneumatyczne poziomowanie belki. Z zewnątrz obie maszyny wyglądają podobnie — różnica widać dopiero przy zmianie dawki i przy pracy według map.
Decyduje nie moc silnika, lecz zaczep i hamulce. Dla największego Tandema 14 000 l producent podaje wprost: zaczep dolny K80, nacisk na zaczep od 3 500 kg, wartość D od 87,2 kN, przyczepa hamowana od 23 500 kg i masa ciągnika do 16 000 kg. Dla Tridema odpowiednio 4 000 kg, 102,4 kN i 34 000 kg. Przy mniejszych maszynach wymagania są niższe, ale sprawdzamy je tak samo — przy zapytaniu prosimy o markę, model i wyposażenie zaczepu ciągnika.
Zaczynamy od pól, nie od katalogu: areał w sezonie, rozłóg i wielkość działek, nośność gleby, uprawy i wysokość łanu oraz dostępność ciągnika w szczycie zabiegów. Na tej podstawie ustalamy klasę maszyny, pojemność zbiornika i szerokość belki, a dopiero potem wyposażenie. Dobór możesz zacząć sam — narzędzie „Dobór opryskiwacza" na tej stronie prowadzi przez te same pytania, a konfigurator składa maszynę pozycja po pozycji w strukturze cennika fabryki.
Tak — w całej gamie polowej DAMMANN terminal ISOBUS należy do wyposażenia standardowego, razem z automatycznym sterowaniem sekcjami. Liczba sekcji zależy od modelu i szerokości belki. W ciągniku wystarczy zgodny terminal ISOBUS UT.
Seryjna liczba sekcji zależy od maszyny i szerokości belki — od 5 przy najmniejszym Classicu do 14 przy szerokich belkach Tandema i Tridema. Każda sekcja ponad seryjną jest osobną pozycją w cenniku fabryki, a jej indeks zależy od typu korpusu rozpylaczy (pojedynczy, tandemowy, czterogniazdowy). Konfigurator na tej stronie pilnuje tego sam: wybierzesz więcej sekcji, niż maszyna ma seryjnie — dopisze brakującą pozycję i powie, która to.
W zwykłym układzie ciecz dociera do rozpylaczy dopiero po otwarciu sekcji — pierwsze metry przejazdu zostają nieobrobione, a przy zmianie preparatu w przewodach zostaje poprzedni. Obieg ciśnieniowy trzyma ciecz krążącą aż pod rozpylaczami: sekcja otwiera się natychmiast, a płukanie układu jest realne, bo nie ma martwych odcinków. W Profi-Class, Tandemie i Tridemie należy do wykonania seryjnego.
