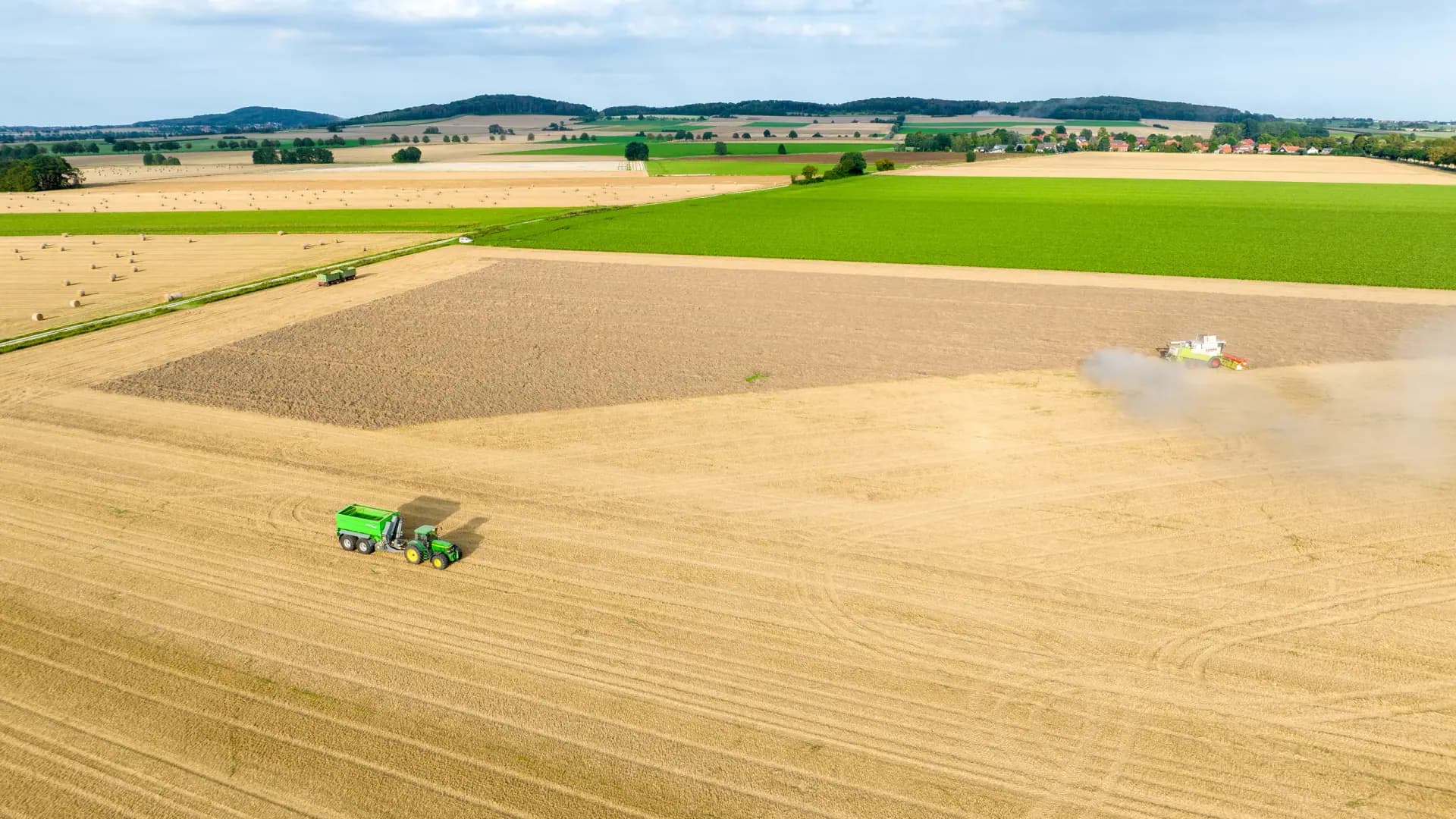

Güstrower GTU — logistyka żniw, wóz przeładunkowy i kombajn
Güstrower · Wóz przeładunkowy

Güstrower GTU — wóz przeładunkowy do żniw, siewu i nawożenia

Kombajn kosztuje najwięcej wtedy, gdy stoi.

Ten sam kombajn, ten sam areał — a żniwa potrafią trwać o trzy dni dłużej. Różnica nie jest w maszynie. Jest w rytmie.

Gdzie ten rytm się rwie?

Konfigurator Katalog części

Najczęściej patrzymy na kombajn, siewnik, rozsiewacz.

Ale operacja nie zwalnia tam, gdzie maszyna pracuje — zwalnia tam, gdzie maszyna czeka.

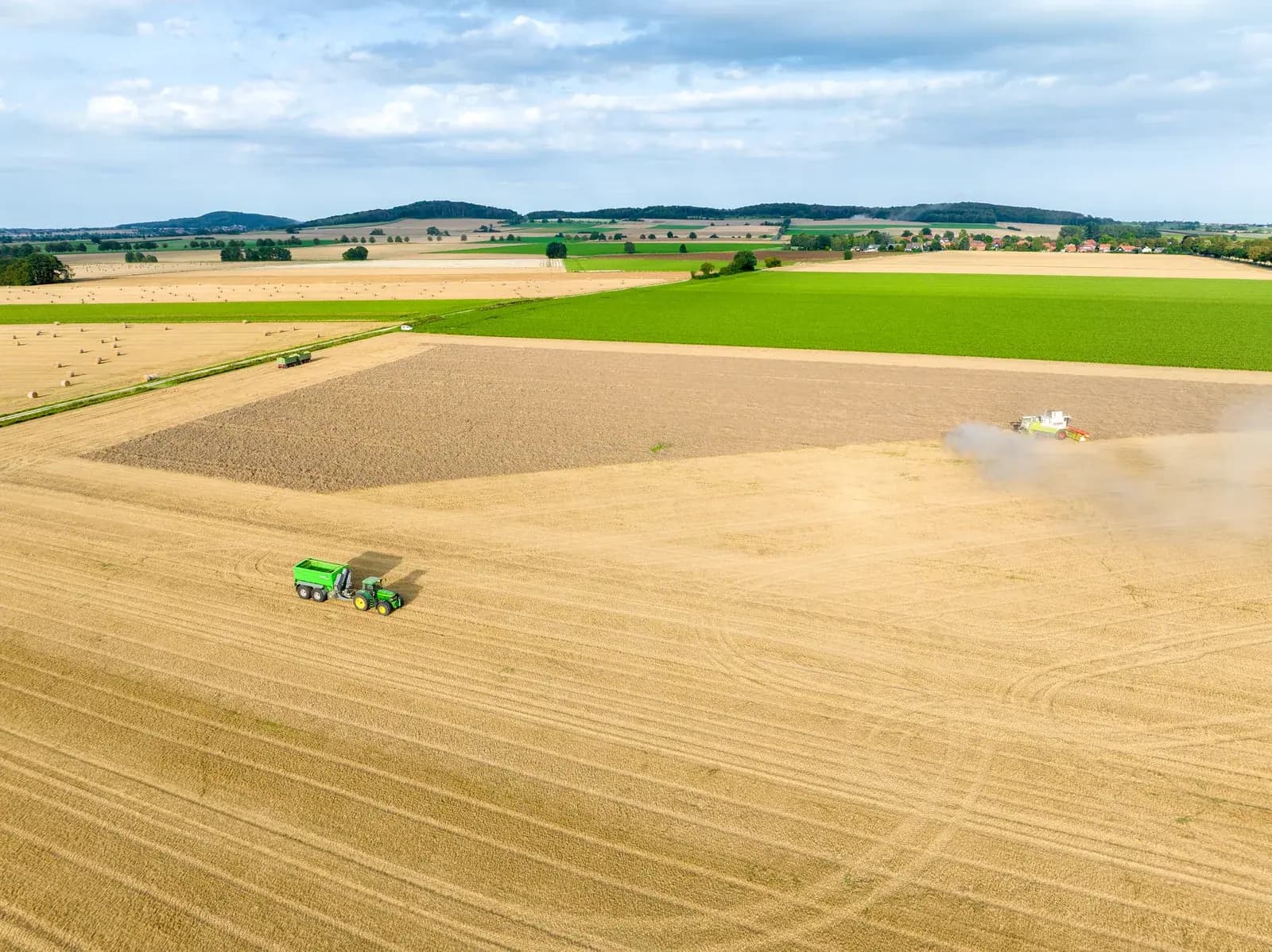

Güstrower GTU — żniwa z lotu ptaka, wóz przeładunkowy przy kombajnieŻniwa · okno liczone w dniach

Wydajność nie jest cechą jednej maszyny.

Jest cechą najwolniejszego ogniwa w łańcuchu.

Güstrower GTU — kombajn przeładowuje ziarno do wozu w ruchu
Rytm 1 · Żniwa

Zbiornik kombajnu zapełnia się co kilkanaście minut. Bez wozu kombajn staje albo zjeżdża na skraj.

Przeładunek w biegu — do 15 m³/min — utrzymuje kombajn w ciągłym ruchu. Żniwa nie zatrzymują się na przesypywaniu.

Rytm 2 · Odległość

Gdy pole leży daleko od magazynu, kombajn czekający na ciężarówki traci godziny okna.

GTU rozdziela dwa rytmy: kombajn zbiera bez przerwy, wóz buforuje ziarno i dowozi je na skraj pola, a ciężarówka wozi po drodze.

Rytm 3 · Gleba

Ciężka ciężarówka na mokrym ściernisku ubija glebę na całe sezony.

GTU odbiera ziarno na polu, a ciężarówka zostaje na utwardzonej drodze. Mniej ubicia gleby, mniej wjazdów ciężkim transportem w uprawę.

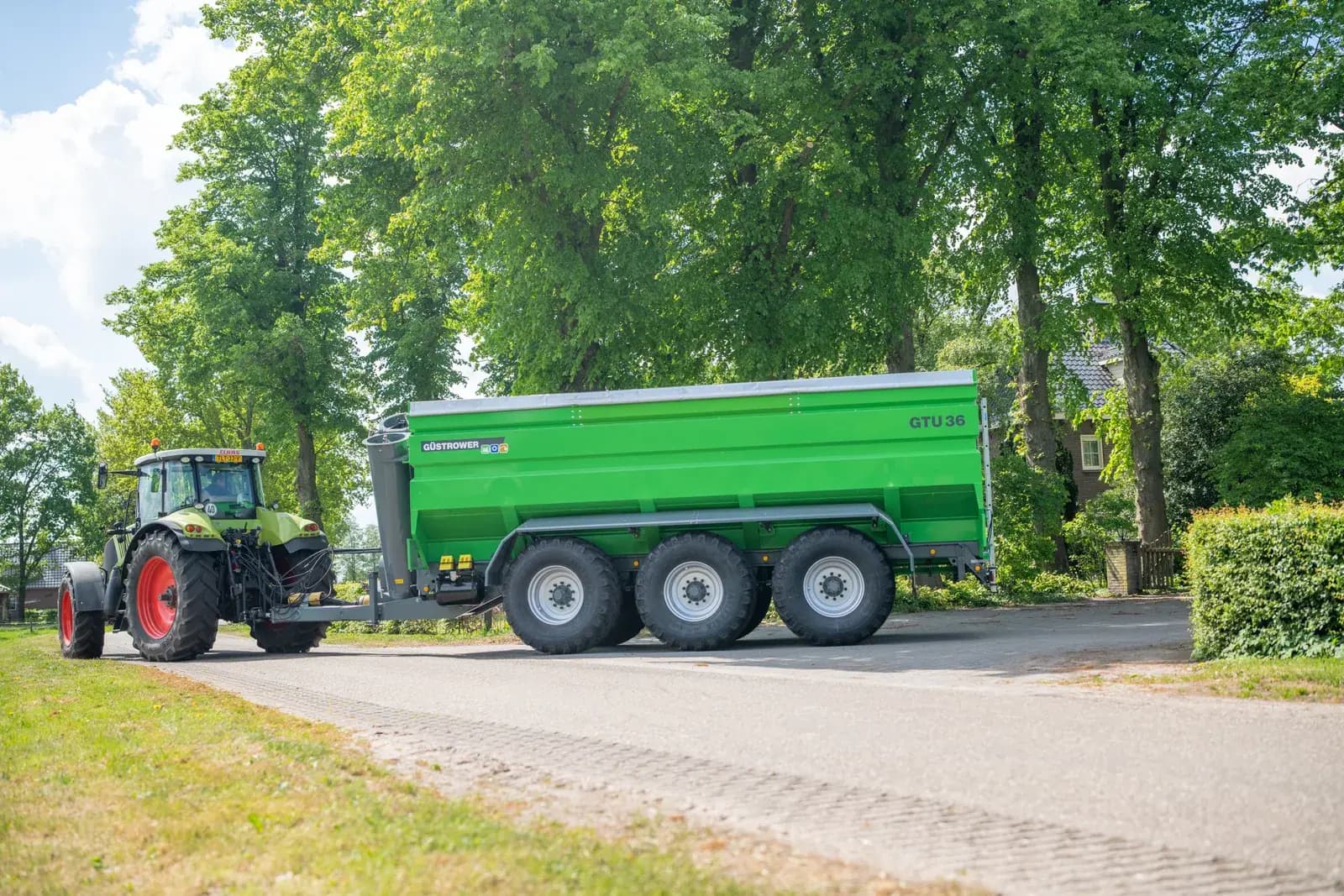

Güstrower GTU — wóz przeładunkowy w transporcie po drodze
Ciężki transport zostaje na drodze — nie na polu
Rytm 4 · Siew i nawożenie

Rytm łamie się nie tylko w żniwa.

Pusty siewnik czy rozsiewacz, który zjeżdża do bazy po materiał, też stoi.

Podzielone komory z niezależnym rozładunkiem pozwalają dowozić nasiona i nawóz na pole i uzupełniać maszyny sekwencyjnie — bez powrotów do bazy.

KombajnGTU · buforTransport drogowy
Gdy przeładunek nie nadąża — kombajn czeka, a transport jest za daleko.
Rytm 5 · Wąskie gardło

Jeżeli przeładunek zwalnia, cała operacja zwalnia.

Dlatego to ogniwo musi nadążać i być zwrotne na uwrociach:

Pojemność
28–40 m³ (do 43 m³ z nadstawką)
Przeładunek
do 15 m³/min
Wyładunek
do 4,7 m
Podwozie
oś skrętna — GTU 25 i 36

To nie kombajn wyznacza tempo. Wyznacza je przeładunek.

Pięć miejsc, w których pęka rytm. Jedno ogniwo.

  1. 01Żniwa
  2. 02Odległość
  3. 03Gleba
  4. 04Siew i nawożenie
  5. 05Wąskie gardło

GTU nie wozi ziarna. Chroni rytm pracy całej operacji.

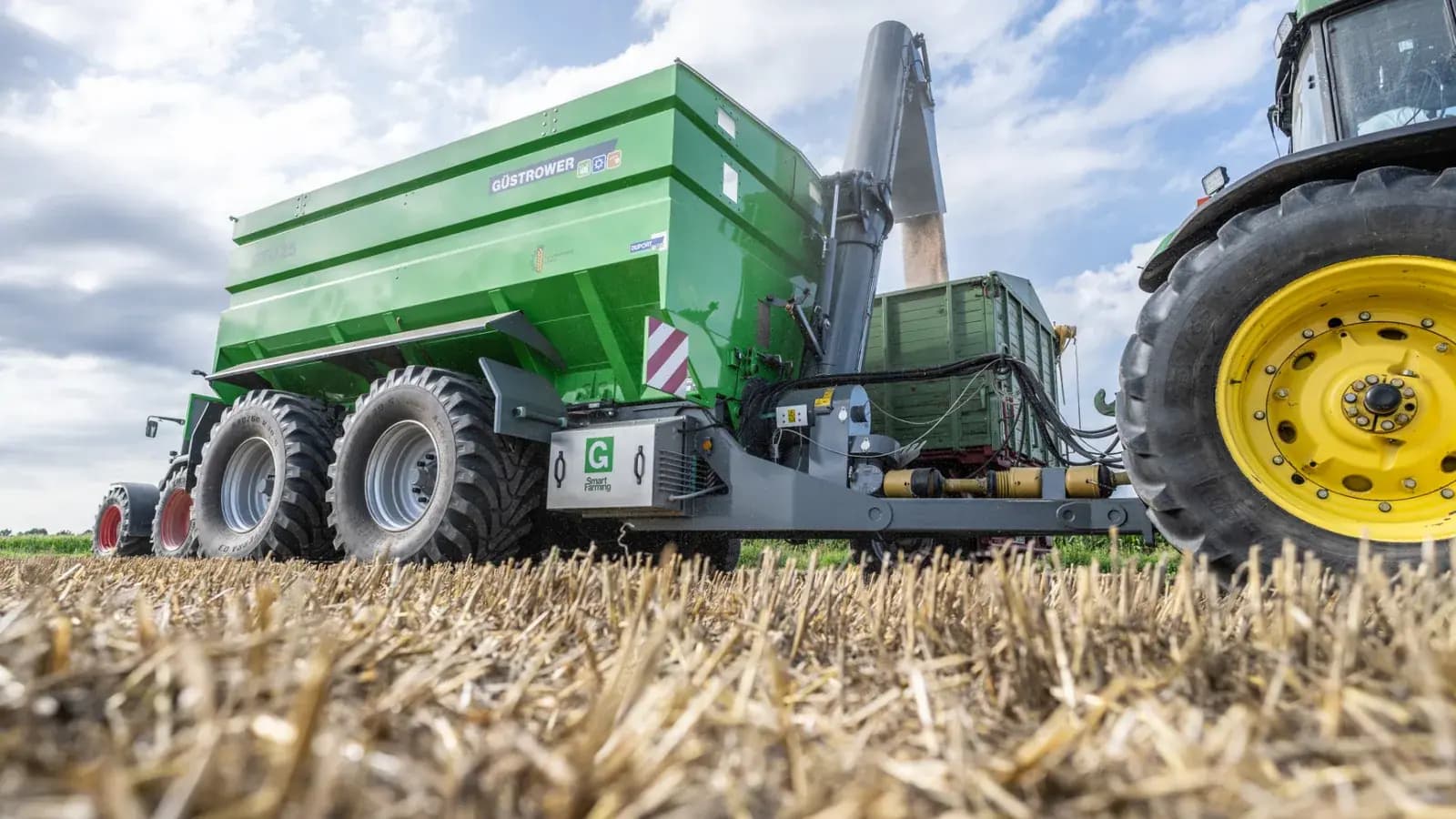

Güstrower GTU — wóz przeładowczy w pracy

Ogniwo, które pilnuje tego rytmu, wygląda tak.

Güstrower GTU

Jego konstrukcja jest odpowiedzią na to, co właśnie zobaczyłeś:

Żniwa
przeładunek do 15 m³/min
Odległość
bufor między polem a drogą
Gleba
odbiór ziarna w polu
Siew
podzielone komory
Tempo
28–40 m³ · oś skrętna
Dane techniczne

Dwie maszyny, dwie różne role

GTU 25 i GTU 36 to nie ten sam wóz w dwóch rozmiarach. Różnią się układem jezdnym, wydajnością przeładunku, ładownością i listą dostępnych opcji. Poniżej każdy parametr osobno dla obu modeli.

Tandem · 2 osie

Güstrower GTU 25

Jeden kombajn, który ma nie stać — i wóz, który po żniwach wozi nasiona i nawóz.

GTU 25 to układ tandem: dwie osie na parabolicznych resorach, druga oś skrętna i blokowana hydraulicznie. Zbiornik 25 m³ (28 m³ z nadstawką) i przeładunek do 12 m³/min wystarczają, żeby utrzymać w ruchu jeden kombajn na średnim areale. Ładowność drogowa 14,5 t oznacza, że maszyna wraca z pola do gospodarstwa bez dzielenia ładunku. Zbiornik można zamówić z komorami i osobnym rozładunkiem — wtedy jeden kurs obsługuje dwa materiały przy siewie i nawożeniu.

25m³
Pojemność (28 m³ z nadstawką)
12m³/min
Wydajność przeładunku
180KM
Zalecana moc ciągnika, od

Pojemność i wydajność

Pojemność zbiornika
25 m³
Pojemność z nadstawką
28 m³
Wydajność przeładunku
do 12 m³/min
Opróżnianie resztek na całej długości
tak
Komory w zbiorniku
opcja

Z osobnym rozładunkiem każdej komory — dwa materiały w jednym kursie.

Masy i ładowność

Masa własna
7 840–8 400 kg

Zależnie od opon i wyposażenia; wyposażenie dodatkowe zwiększa masę własną i obniża ładowność.

Ładowność na drogach publicznych
14,5 t
Ładowność techniczna w polu
18,6 t (22,4 t przy 28 m³)

Ładowność techniczna liczona przy prędkości 10 km/h.

Wymiary

Długość całkowita
8 200 mm
Długość zbiornika
5 206 mm
Szerokość zbiornika
2 500 mm
Szerokość całkowita
2 880 mm

Przy oponach 650/65 R30.5. Szersze opony zwiększają szerokość całkowitą — patrz tabela opon.

Rozstaw kół
2 225 mm
Wysokość burty
3 500 mm
Wysokość napełniania
3 700 mm

Bez ogniwa wagowego. Z układem ważenia maszyna jest o 20 mm wyższa.

Wysokość w transporcie
3 700 mm
Wysokość przeładunku
do 4,8 m

Przeładunek i napęd

Ślimak przeładunkowy (pionowy)
Ø 450 mm
Ślimak poziomy (denny)
Ø 350 mm
Napęd ślimaków
WOM 540 lub 1000 obr./min
Zalecana moc ciągnika, od
132 kW / 180 KM

Podwozie, hamulce, zaczep

Liczba osi
2 (tandem)
Resorowanie
paraboliczne
Osie skrętne
oś 2.
Opony seryjne
650/65 R30.5
Zaczep
dolny, kula K80
Resorowanie dyszla hydrauliczne
opcja
Hamulce
dwuprzewodowe pneumatyczne + postojowy

Wyposażenie standardowe

GTU 25

  • Zbiornik 25 m³ — konstrukcja ślimaków pod materiały sypkie: zboże, kukurydzę i granulowany nawóz mineralny
  • Wysokość napełniania zbiornika 3,70 m (bez ogniwa wagowego)
  • Wysokość przekazania ukośnego, składanego ślimaka przeładunkowego — 4,85 m
  • Napęd ślimaka przez przekładnię pośrednią ze sprzęgłem ciernym przeciążeniowym, WOM 540 lub 1000 obr./min
  • Wydajność przeładunku do 12 m³/min, bezstopniowa
  • Agregat osi wahliwych z resorami parabolicznymi
  • Tylna oś skrętna, blokowana hydraulicznie
  • Dwuprzewodowa pneumatyczna instalacja hamulcowa
  • Dyszel wykonany jako zaczep dolny
  • Drabinka wejściowa i wziernik poziomu napełnienia
  • Opróżnianie resztek klapą na całej długości zbiornika, uruchamianą ręcznie
  • Zaczep kulowy K80
  • Wał przegubowy Walterscheid z wolnym biegiem i zabezpieczeniem przeciążeniowym
  • Przeładunek nawozu i materiału siewnego możliwy przy oszczędnych 540 obr./min
  • Oświetlenie w wykonaniu LED
  • Plandeka rolowana z mechanizmem sprężynowym
  • Opony 650/65 R30.5
  • Odbiór DEKRA
GTU 25 — masy i ładowności wg zamontowanych opon(szerokość całkowita 2,88–2,99 m)
OponyMasa własnaSzerokośćWysokośćPole 25 km/hDroga 25 km/hDroga 40 km/h
650/60-30,57 840 kg2,88 m3,72 m18,6 t14,5 t14,5 t
650/65 R30,5w ofercie7 840 kg2,92 m3,72 m18,6 t14,5 t14,5 t
680/60 R30,57 860 kg2,99 m3,72 m18,6 t14,5 t14,5 t
750/60-30,5w ofercie7 900 kg2,99 m3,72 m18,6 t14,5 t14,5 t

W bieżącej ofercie fabrycznej pozostały rozmiary 650/65 R30.5 i 750/60 R30.5 (w czterech markach — Alliance, BKT, Ceat, Michelin); pozostałe wiersze podajemy dla maszyn już pracujących. Wyposażenie dodatkowe zwiększa masę własną i obniża ładowność. Ładowność na drogach publicznych zależy od dopuszczeń i ciśnienia w oponach każdej maszyny. Dane wg dokumentacji producenta — zastrzega on sobie prawo do zmian technicznych.

Gama obejmuje jeszcze mniejszy GTU 21 — dane techniczne podajemy na zapytanie.

GTU z bliska

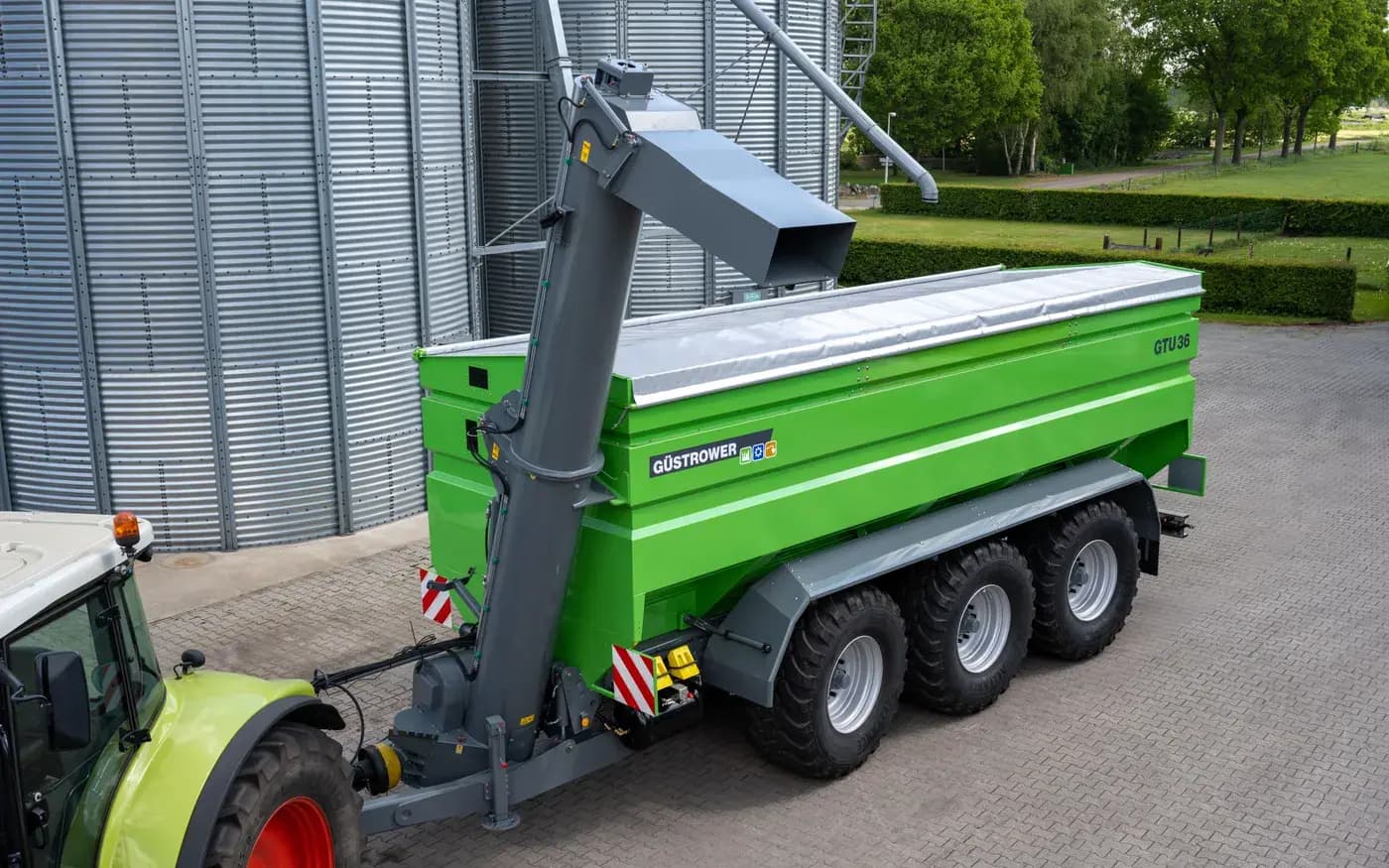

Güstrower GTU — Rozładunek ślimakiem — z pola na przyczepę lub do silosu
Rozładunek ślimakiem — z pola na przyczepę lub do silosu

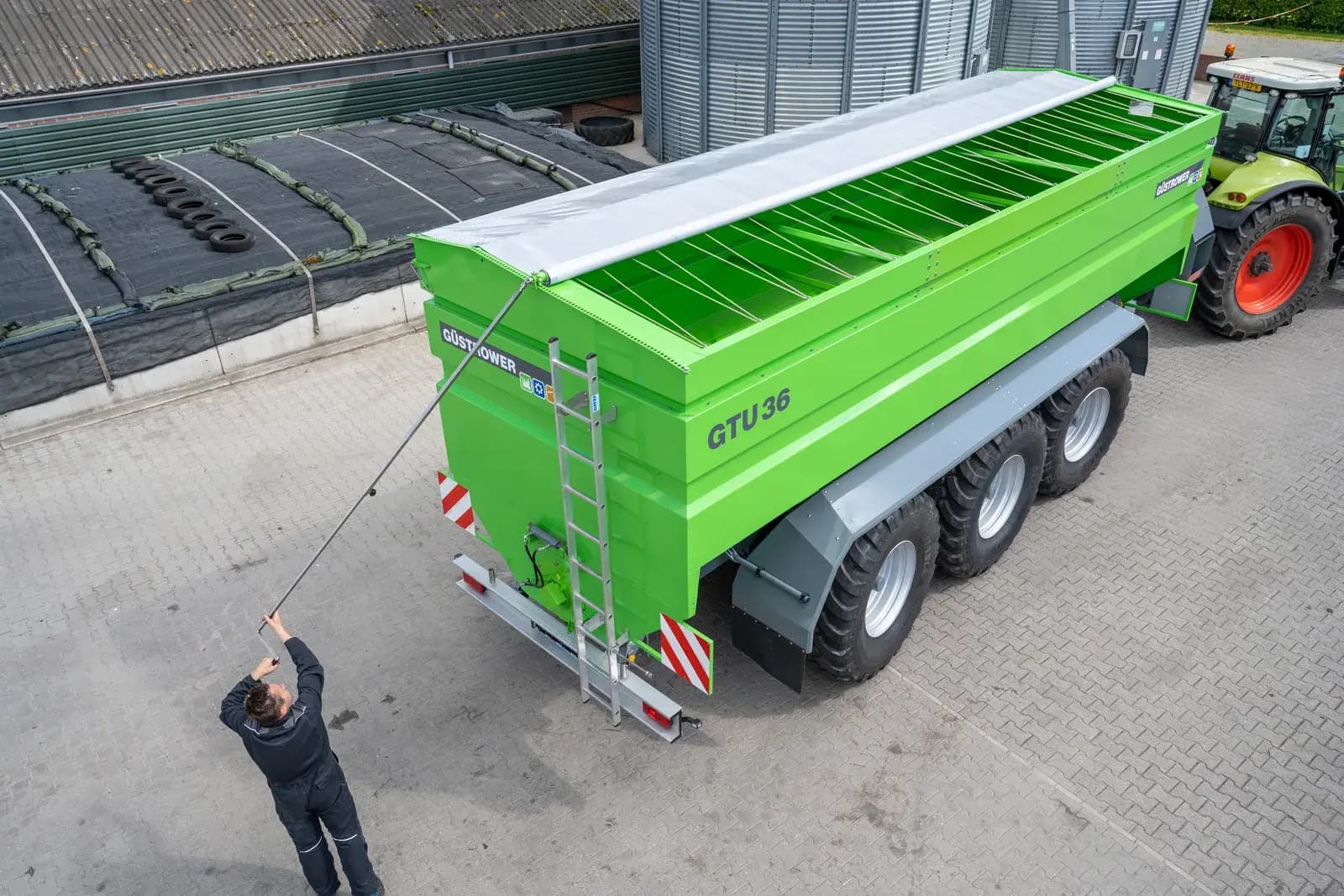

Güstrower GTU — Plandeka i obsługa — logistyka między polem a magazynem
Plandeka i obsługa — logistyka między polem a magazynem
Konfigurator

Złóż swój GTU

Te same pytania i te same odpowiedzi co w konfiguratorze fabrycznym Güstrower — tyle że po polsku i bez logowania. Gotową listę przenosimy wprost do zamówienia. Pytania, które nie dotyczą wybranego modelu, nie pojawiają się wcale.

Model

Jeden kombajn, który ma nie stać — i wóz, który po żniwach wozi nasiona i nawóz.

Ogólne

Algemene eigenschappen
Odbiór techniczny

Dopuszczenie do ruchu w kraju rejestracji maszyny. Nie wpływa na cenę maszyny.

1 / 10
Güstrower GTU 25 — wóz przeładunkowy

Tandem · 2 osie

Güstrower GTU 25

Wycena

Indywidualna — na zapytanie

25m³
Pojemność (28 m³ z nadstawką)
12m³/min
Wydajność przeładunku
180KM
Zalecana moc ciągnika, od

Twoja konfiguracja

Güstrower GTU 25

Odbiór techniczny
Bez odbioru
Podpora dyszla
Mechaniczna
Typ zaczepu
Kula K80
Układ skrętny osi
Osie nadążne (samoskrętne)
Koła i opony — oś tandem
Alliance 650/65 R30.5
Błotniki
Z błotnikami
Nadstawka — zwiększenie pojemności
Bez nadstawki
Komory w zbiorniku
Bez komór
System przykrycia
Plandeka rolowana, ręczna
Zsyp do zboża
Bez zsypu
Elastyczny wylot
Bez elastycznego wylotu
Obsługa ISOBUS
Bez obsługi ISOBUS
Układ ważenia
Bez układu ważenia
Czujnik wilgotności
Bez czujnika wilgotności
Typ kamery
Bez kamery
Liczba kamer
Kamera na wylocie
Oświetlenie obrysowe
Bez oświetlenia obrysowego
Reflektor roboczy na rurze ślimaka
Bez reflektora
Lampa ostrzegawcza
Bez lampy ostrzegawczej
Zestaw czyszczący
Bez zestawu czyszczącego

Wycena zawsze indywidualna — zależy od modelu, wyposażenia i terminu dostawy. Zapytaj, przygotujemy ofertę i sprawdzimy możliwości dofinansowania.

Zanim podejmiesz decyzję

Rozmowa z inżynierem.

Najczęstsze pytania, które słyszymy od gospodarstw przed zakupem GTU.

Zebraliśmy pytania, które najczęściej słyszymy od gospodarstw przed zakupem — i odpowiedzi naszych inżynierów. Każda odpowiedź pochodzi z weryfikowanej wiedzy o maszynie.

Opracowano na podstawie
  • materiałów producenta
  • dokumentacji technicznej
  • pytań zadawanych przez gospodarstwa

Odpowiedzi oparte na doświadczeniu tysięcy gospodarstw w Europie.

Odpowiada inżynier

GTU 25 i GTU 36 — te dwa opisujemy szczegółowo. W konfiguratorze fabrycznym dostępny jest też mniejszy GTU 21; dane techniczne podajemy na zapytanie. (GTU 32 nie istnieje w gamie.)

Odpowiada inżynier

GTU 36 z nadstawką do 43 m³, GTU 25 do 28 m³. Nadstawka to jeden krok — pośrednich pojemności fabryka nie oferuje.

Odpowiada inżynier

Ślimak poziomy podaje materiał na ślimak pionowy wyładowczy, napędzany od WOM, składany hydraulicznie.

Odpowiada inżynier

Do 15 m³/min.

Odpowiada inżynier

Do 4,7 m.

Odpowiada inżynier

Tak — w GTU 25 i GTU 36.

Odpowiada inżynier

650/65-30.5.

Odpowiada inżynier

Tak, jako opcja.

Odpowiada inżynier

GTU 25: 22 t; GTU 36: 33 t (ładowność drogowa zależy od dopuszczeń i ciśnienia opon).

Odpowiada inżynier

Przyczepa przeładunkowa odbierająca ziarno z kombajnu w ruchu i przekazująca je na transport — utrzymuje kombajn w pracy i chroni glebę przed ciężarówkami.

Odpowiada inżynier

Tak — komory w zbiorniku są opcją w obu modelach, GTU 25 i GTU 36, a każdą komorę można zamówić z osobnym rozładunkiem. Pozwala to wieźć dwa materiały w jednym kursie: dwie odmiany nasion albo nasiona i nawóz.

Odpowiada inżynier

GMB Güstrower Maschinenbau (grupa Duport), Dedemsvaart (Holandia).

Odpowiada inżynier

Hawe (ULW 16–25 m³), Bergmann (GTW 430 ≈ 38,5 m³), Annaburger (HTS), Perard (Interbenne 27/38/46 m³), Horsch (Titan UW 34 m³).

Odpowiada inżynier

Wycenę podajemy indywidualnie — zależnie od pojemności i wersji przyczepy przeładunkowej. Opisz gospodarstwo przez formularz, a wrócimy z ofertą. Sprawdź też możliwości dofinansowania: /dotacje.

Masz inne pytanie?Porozmawiaj z inżynierem

Twoje żniwa i siew mają swój rytm. Dobierzmy GTU pod niego.

Złóż konfigurację Napisz do nasCzęści do GTU

A wiosną, gdy trzeba rozłożyć równo?

Ścieżka GDK — precyzyjny rozsiew →

Chcesz zobaczyć całą logikę producenta?

Güstrower — dwa momenty pracy w polu →
