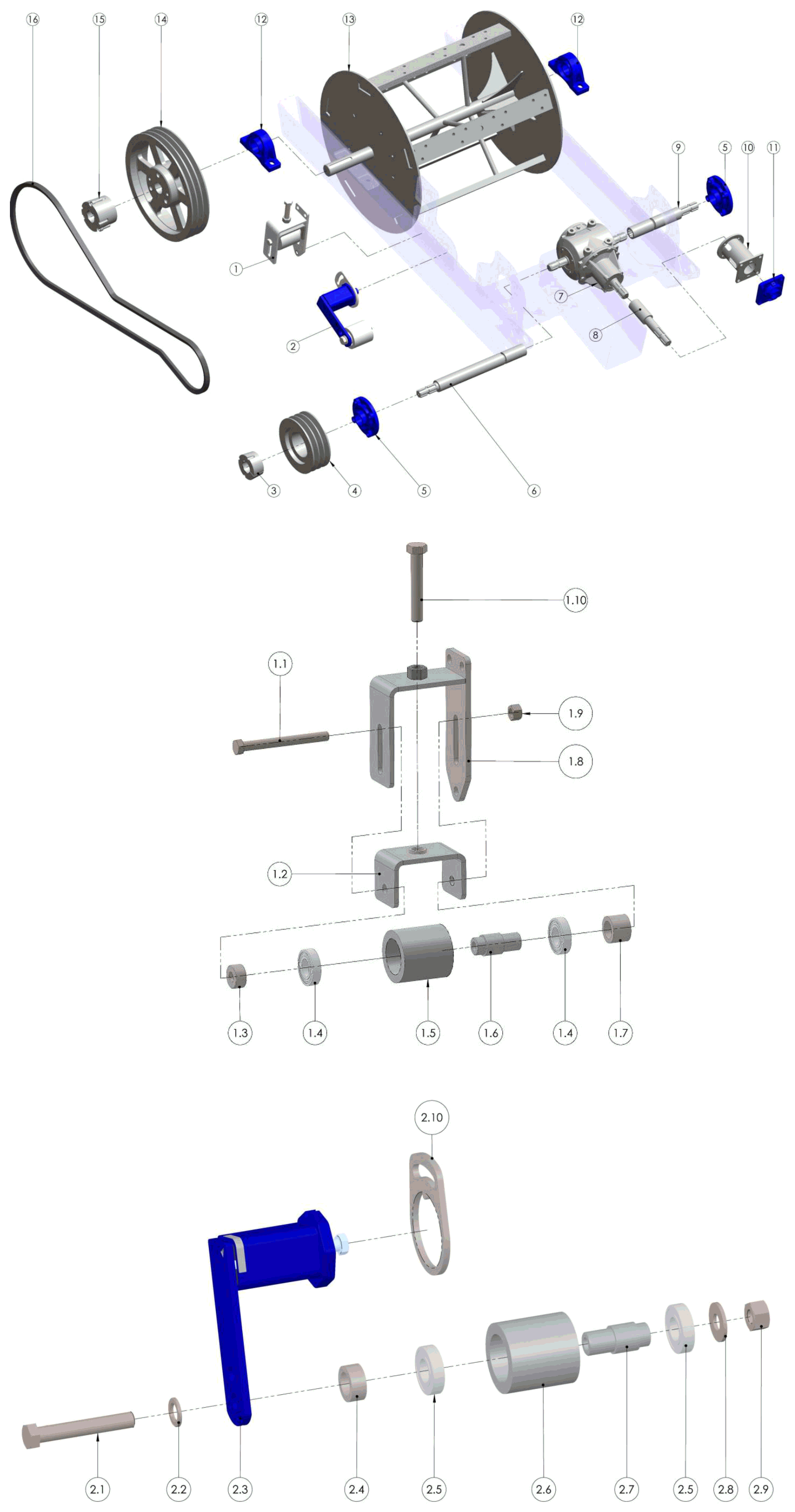

Rysunek złożeniowy
Przeniesienie napędu K-P 4
Transmission K-P 4
Przeniesienie napędu K-P 4K-P 4
Przeciągnij, aby przesunąć · szczypnij lub +/− aby przybliżyć · dotknij numeru, aby dodać
Numery i nazwy oryginalne producenta.
| Poz | Nr | Nazwa (PL) | Oryg. (DE) | Ilość | |
|---|---|---|---|---|---|
| 1.1 | N0015125 | Śruba M16 x 180 | 1 | ||
| 1.2 | 24216 | Napinacz | 1 | ||
| 1.3 | 23933 | Pierścień oporowy 16,5 x 40 mm L=20 mm | 1 | ||
| 1.4 | 12853 | Łożysko SKF 6206 2RS1 | 1 | ||
| 1.5 | 10838 | Rolka napinająca | 1 | ||
| 1.6 | 10839 | Wał napinacza | 1 | ||
| 1.7 | 23934 | Pierścień oporowy 30,5 x 46 mm L=33 mm | 1 | ||
| 1.8 | 23787 | Rama napinacza | 1 | ||
| 1.9 | N0012871 | Nakrętka M16 | 1 | ||
| 1.10 | N0015126 | Śruba M20 x 120 | 1 | ||
| 2.1 | N0013663 | Śruba M16 x 130 | 1 | ||
| 2.2 | N0015128 | Podkładka A16 | 1 | ||
| 2.3 | 10837 | Napinacz (Rosta 38) | 1 | ||
| 2.4 | 12854 | Pierścień oporowy 30,5 x 46 mm L=20 mm | 1 | ||
| 2.5 | 12853 | Łożysko SKF 6206 2RS1 | 1 | ||
| 2.6 | 10838 | Rolka napinająca | 1 | ||
| 2.7 | 10839 | Wał napinacza | 1 | ||
| 2.8 | N0015129 | Podkładka M20 Ø56 | 1 | ||
| 2.9 | N0012871 | Nakrętka M16 | 1 | ||
| 2.10 | 14645 | Płytka regulacyjna napinacza | 1 | ||
| 3 | N0000449 | Tuleja stożkowa (Taperlock 3020-50) | 1 | ||
| 4 | 10508 | Koło pasowe SPC-3-224 | 1 | ||
| 5 | 20071 | Łożysko FYC 50 TF (SKF) | 1 | ||
| 6 | 12160 | Oś poprzeczna prawa K-P 4 | 1 | ||
| 7 | 10505 | Przekładnia kątowa T-278A | 1 | ||
| 8 | 11193 | Wał przekładni L=300 | 1 | ||
| 9 | 24134 | Oś poprzeczna lewa K-P 4 | 1 | ||
| 10 | 23989 | Uchwyt łożyska | 1 | ||
| 11 | 10563 | Łożysko FYJ 35 TF | 1 | ||
| 12 | 10459 | Łożysko SYJ 50 TF | 1 | ||
| 13 | 15101 | Rama bębna podnoszącego K-P 4 | 1 | ||
| 14 | 12814 | Koło pasowe SPC-3-450 | 1 | ||
| 15 | N0000450 | Tuleja stożkowa (Taperlock 3535-50) | 1 | ||
| 16 | N0002542 | Pas SPC 3150 | 1 |
