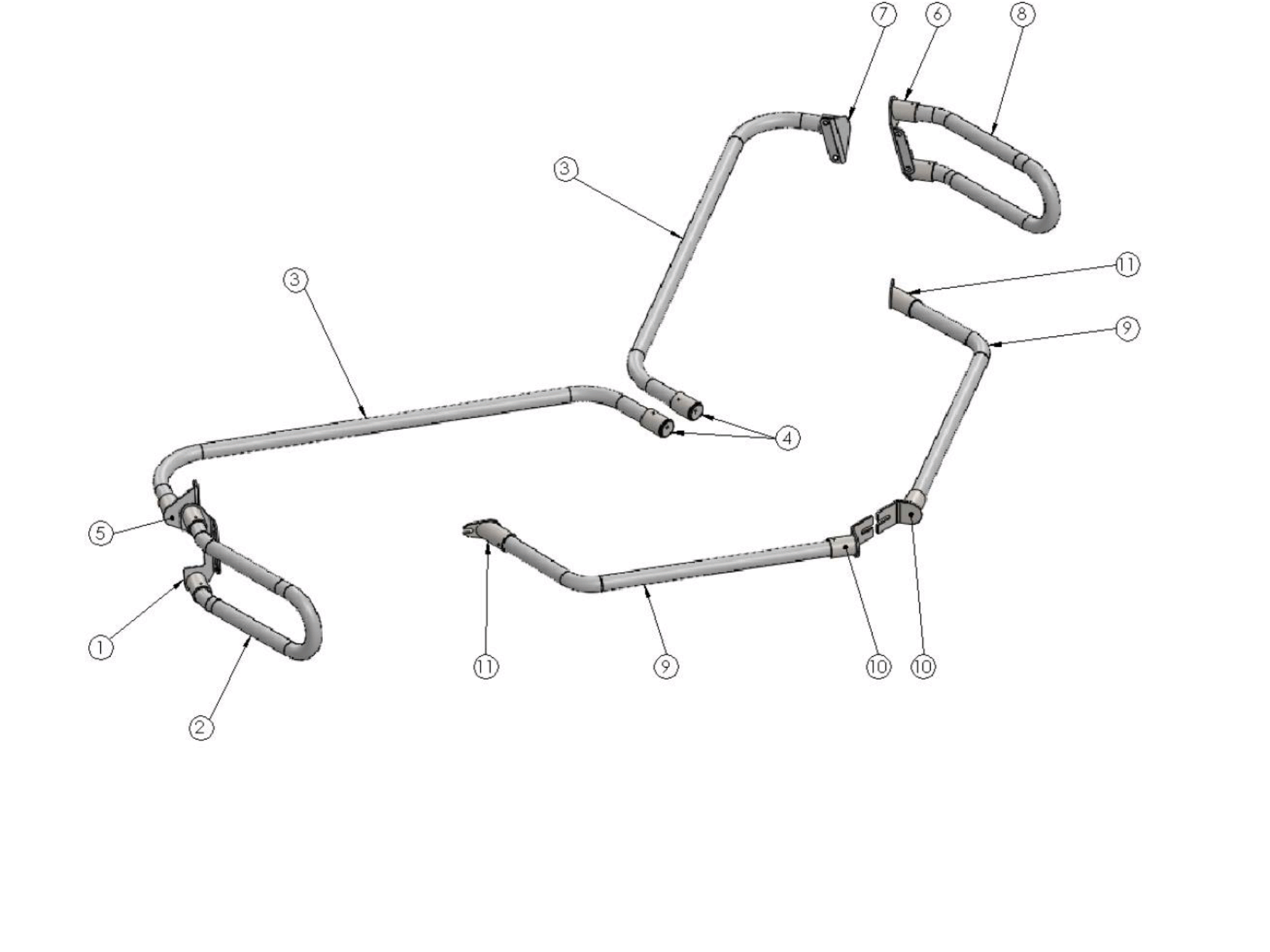

Rysunek złożeniowy
Osłony rotora
Osłony rotoraK-P 4K-P 5K-P 6K-P 7
Przeciągnij, aby przesunąć · szczypnij lub +/− aby przybliżyć · dotknij numeru, aby dodać
Numery i nazwy oryginalne producenta.
| Poz | Nr | Nazwa (PL) | Oryg. (DE) | Ilość | |
|---|---|---|---|---|---|
| 1 | 16095 | Mocowanie osłony bocznej lewe | 1 | ||
| 2 | 16091 | Osłona boczna lewa | 1 | ||
| 3 | 15444 | Osłona przednia K-P 4 | 1 | ||
| 3 | 16022 | Osłona przednia K-P 5 | 1 | ||
| 3 | 14816 | Osłona przednia K-P 6 | 1 | ||
| 3 | 14831 | Osłona przednia K-P 7 | 1 | ||
| 4 | 16099 | Mocowanie osłony przedniej wewnętrzne | 1 | ||
| 5 | 16096 | Mocowanie osłony przedniej zewnętrzne lewe | 1 | ||
| 6 | 16611 | Mocowanie osłony bocznej prawe | 1 | ||
| 7 | 16610 | Mocowanie osłony przedniej zewnętrzne prawe | 1 | ||
| 8 | 14819 | Osłona boczna prawa | 1 | ||
| 9 | 15451 | Osłona tylna K-P 5 | 1 | ||
| 9 | 14830 | Osłona tylna K-P 6 | 1 | ||
| 9 | 14834 | Osłona tylna K-P 7 | 1 | ||
| 10 | 16101 | Mocowanie osłony tylnej wewnętrzne | 1 | ||
| 11 | 16103 | Mocowanie osłony tylnej zewnętrzne | 1 |
