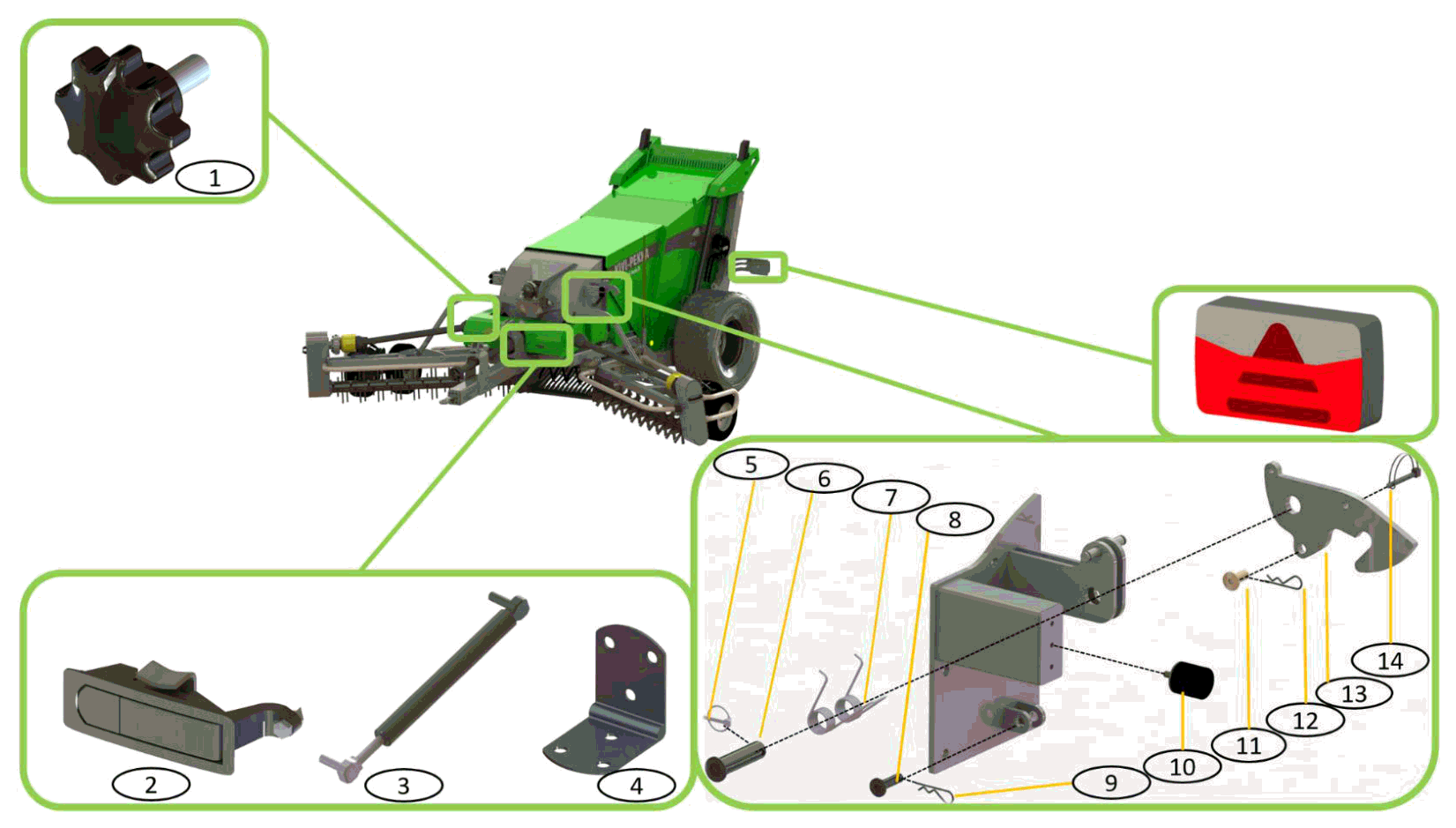

Rysunek złożeniowy
Zespół główny
Main assembly
Zespół głównyK-P 4K-P 5K-P 6K-P 7
Przeciągnij, aby przesunąć · szczypnij lub +/− aby przybliżyć · dotknij numeru, aby dodać
Numery i nazwy oryginalne producenta.
| Poz | Nr | Nazwa (PL) | Oryg. (DE) | Ilość | |
|---|---|---|---|---|---|
| 1 | 23271 | Śruba radełkowana M8x15 | 1 | ||
| 2 | 17279 | Zamek przedniej pokrywy | 1 | ||
| 3 | 23900 | Sprężyna gazowa | 1 | ||
| 4 | 22934 | Zawias przedniej pokrywy | 1 | ||
| 5 | 10654 | Zawleczka pierścieniowa | 1 | ||
| 6 | 22942 | Sworzeń przegubu blokady hydraulicznej | 1 | ||
| 7 | 15604 | Sprężyna blokady hydraulicznej | 1 | ||
| 8 | 23044 | Sworzeń dolny siłownika blokady hydraulicznej | 1 | ||
| 9 and 12 | 23055 | Zawleczka sprężysta | 1 | ||
| 10 | 15626 | Zatyczka gumowa | 1 | ||
| 11 | 23044 | Sworzeń górny siłownika blokady hydraulicznej | 1 | ||
| 13 | 15802 | Hak blokujący | 1 | ||
| 14 | 15833 | Sworzeń blokujący | 1 | ||
| 22432 | Lampa tylna LED Aspöck | 1 | |||
| N0002948 | Odblask ponadnormatywnej szerokości | 1 |
