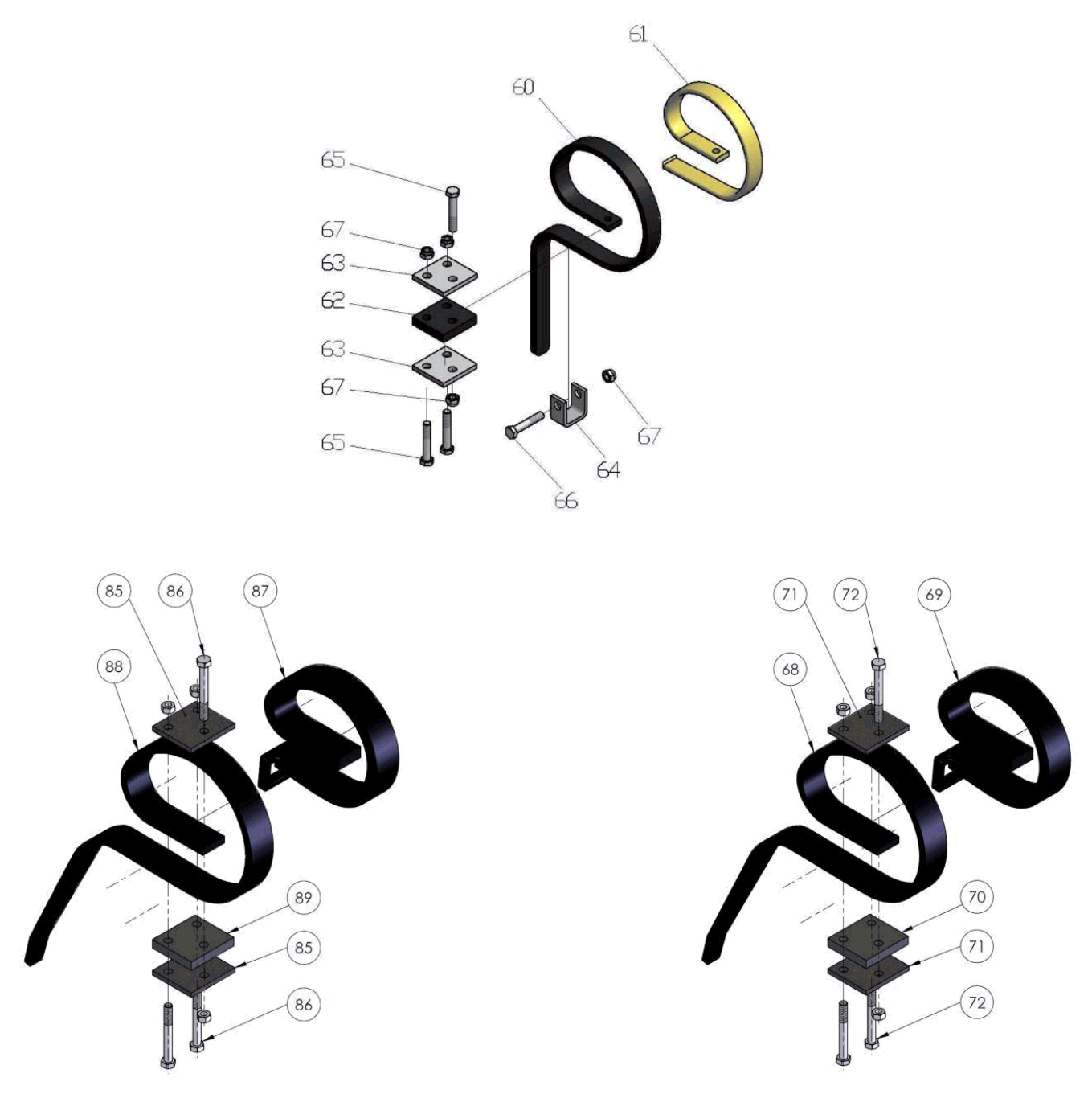

Rysunek złożeniowy
Bęben podnoszący
Lifting drum
Bęben podnoszącyK-P 4K-P 5K-P 6K-P 7
Przeciągnij, aby przesunąć · szczypnij lub +/− aby przybliżyć · dotknij numeru, aby dodać
Numery i nazwy oryginalne producenta.
| Poz | Nr | Nazwa (PL) | Oryg. (DE) | Ilość | |
|---|---|---|---|---|---|
| 53 | 10459 | Łożysko SYJ 50 TF | 1 | ||
| 72 | N0000443 | Śruba M12x100 10.9 z nakrętką | 1 | ||
| 60 | N0000444 | Ząb bębna podnoszącego 32 mm | 1 | ||
| 61 | N0000445 | Ząb pomocniczy 32 mm | 1 | ||
| 63 | N0000446 | Płytka stalowa do zęba 32 mm | 1 | ||
| 62 | N0000447 | Płytka gumowa do zęba 32 mm | 1 | ||
| 68 | 10443 | Ząb bębna podnoszącego 45 mm | 1 | ||
| 69 | 10444 | Ząb pomocniczy 45 mm | 1 | ||
| 71 | 13056 | Płytka stalowa do zęba 45 mm | 1 | ||
| 70 | 10043 | Płytka gumowa do zęba 45 mm | 1 | ||
| 88 | 10447 | Ząb bębna podnoszącego 50 mm | 1 | ||
| 87 | 10448 | Ząb pomocniczy 50 mm | 1 | ||
| 85 | 10455 | Płytka stalowa do zęba 50 mm | 1 | ||
| 89 | 10044 | Płytka gumowa do zęba 50 mm | 1 | ||
| 86 | N0000448 | Śruba M16x110 10.9 z nakrętką | 1 |
