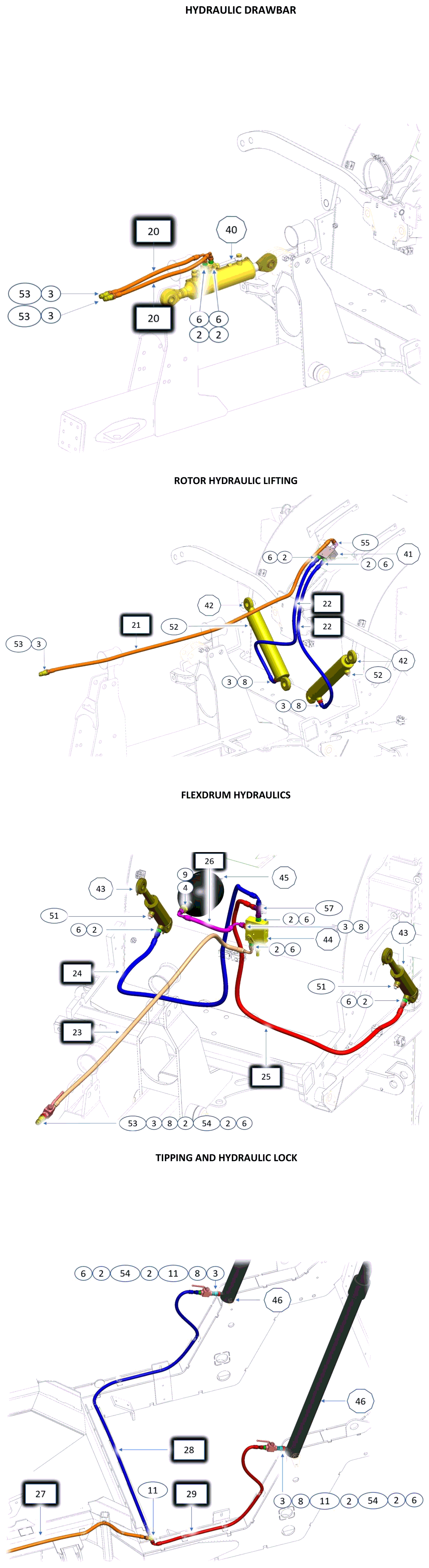

Rysunek złożeniowy
Hydraulika
Hydraulics
HydraulikaK-P 4K-P 5K-P 6K-P 7
Przeciągnij, aby przesunąć · szczypnij lub +/− aby przybliżyć · dotknij numeru, aby dodać
Numery i nazwy oryginalne producenta.
| Poz | Nr | Nazwa (PL) | Oryg. (DE) | Ilość | |
|---|---|---|---|---|---|
| 1 | N0012550 | Uszczelka Usit ¼” | 1 | ||
| 2 | N0012551 | Uszczelka Usit 3/8” | 1 | ||
| 3 | N0012552 | Uszczelka Usit ½” | 1 | ||
| 4 | N0012553 | Uszczelka Usit ¾” | 1 | ||
| 5 | N0012554 | Złączka podwójna ¼” | 1 | ||
| 6 | N0012555 | Złączka podwójna 3/8” | 1 | ||
| 7 | N0012556 | Złączka podwójna ½” | 1 | ||
| 8 | N0012557 | Złączka redukcyjna 3/8" wtyk - 1/2" wtyk | 1 | ||
| 9 | N0012558 | Złączka redukcyjna 3/8" wtyk - 3/4" wtyk | 1 | ||
| 10 | N0012559 | Złączka redukcyjna 3/8" wtyk - 1/4" wtyk | 1 | ||
| 11 | N0012560 | Złączka przedłużająca 3/8" wtyk - 3/8" gniazdo | 1 | ||
| 40 | 12974 | Siłownik hydrauliczny 80/40-230 | 1 | ||
| 41 | 24842 | Zawór dzielnika przepływu | 1 | ||
| 42 | 15622 | Siłownik podnoszenia rotora PAP 70-40-300 as.508 | 1 | ||
| 43 | 10498 | Siłownik hydrauliczny 50/28-310/100 | 1 | ||
| 44 | 13531 | Zawór sterujący Flexdrum | 1 | ||
| 45 | 10129 | Akumulator hydrauliczny 2,8 l | 1 | ||
| 46 | 10319 | Siłownik podnoszenia zbiornika Ø75/70-1190 A1402 | 1 | ||
| 46 | 12132 | Siłownik podnoszenia zbiornika Ø90/70 K-P 7 HD | 1 | ||
| 47 | 15484 | Siłownik blokady rotora Ø25/16-50 GE15 G1/4" | 1 | ||
| 50 | N0012561 | Odpowietrznik ¼” | 1 | ||
| 51 | N0012562 | Odpowietrznik 3/8” | 1 | ||
| 52 | N0012563 | Odpowietrznik ½” | 1 | ||
| 53 | N0012564 | Szybkozłącze ½” | 1 | ||
| 54 | N0000698 | Zawór odcinający 3/8” | 1 | ||
| 55 | N0012566 | Kolanko regulowane 90° 3/8” | 1 | ||
| 56 | N0012567 | Adapter T wtyk-wtyk-wtyk 3/8” | 1 | ||
| 57 | N0012568 | Adapter L wtyk-wtyk-gniazdo 3/8” | 1 | ||
| N0003286 | Zestaw uszczelnień siłownika podnoszenia 75/70 | 1 | |||
| N0015933 | Zestaw uszczelnień siłownika podnoszenia 90/70 | 1 | |||
| 12877 | Manometr | 1 | |||
| N0009048 | Zestaw uszczelnień siłownika 50/28-310/100 | 1 | |||
| N0000451 | Siłownik zbiornika na kamienie 70/63 stary model | 1 | |||
| N0003164 | Zestaw uszczelnień podnośnika hydraulicznego | 1 | |||
| N0002892 | Zestaw uszczelnień siłownika podnoszenia 70/63 stary model | 1 | |||
| 20 | N0012525 | Wąż hydrauliczny od ciągnika do dyszla 3/8'' 1700 wtyk 1/2'' gniazdo 3/8" (90°) | 1 | ||
| 21 | N0012526 | Wąż hydrauliczny od ciągnika do dzielnika przepływu 3/8'' 3400 wtyk 1/2'' gniazdo 3/8" (90°) | 1 | ||
| 22 | N0012527 | Wąż hydrauliczny od zaworu dzielnika przepływu 3/8'' 1200 gniazdo 3/8" gniazdo 3/8" (90°) | 1 | ||
| 23 | N0012528 | Wąż hydrauliczny od ciągnika 3/8'' 3100 wtyk 1/2'' gniazdo 3/8" (90°) | 1 | ||
| 24 | N0012529 | Wąż hydrauliczny od zaworu Flexdrum 3/8'' 1800* gniazdo 3/8" gniazdo 3/8" (90°) * Kivi-Pekka 7 (1900 mm) | 1 | ||
| 25 | N0012530 | Wąż hydrauliczny od zaworu Flexdrum 3/8'' 1700* gniazdo 3/8" gniazdo 3/8" * Kivi-Pekka 7 (1800 mm) | 1 | ||
| 26 | N0012531 | Wąż hydrauliczny od zaworu Flexdrum 3/8'' 330 gniazdo 3/8" (90°) gniazdo 3/8" (90°) | 1 | ||
| 27 | N0012532 | Wąż hydrauliczny od trójnika do trójnika 3/8'' 2870 gniazdo 3/8" (90°) gniazdo 3/8" * *Kivi-Pekka 7 (gniazdo 3/8) | 1 | ||
| 28 | N0012533 | Wąż hydrauliczny od trójnika 3/8'' 2640* gniazdo 3/8" gniazdo 3/8" * Kivi-Pekka 7 (3040 mm) | 1 | ||
| 29 | N0012534 | Wąż hydrauliczny od trójnika 3/8'' 1350* gniazdo 3/8" (90°) gniazdo 3/8" * Kivi-Pekka 7 (1650 mm) | 1 | ||
| 30 | N0012535 | Wąż hydrauliczny od ciągnika do trójnika 3/8'' 3200 wtyk 1/2'' gniazdo 3/8" (90°) | 1 | ||
| 31 | N0012536 | Wąż hydrauliczny od trójnika do rotora 1/4'' 950 gniazdo 3/8" gniazdo 3/8" (90°) *Kivi-Pekka 7 (1050 mm) | 1 | ||
| 32 | N0012537 | Wąż hydrauliczny od rury hydraulicznej 3/8'' 360 gniazdo 3/8" (90°) (gniazdo 90° rura, modele przed 4/2023 | 1 |
