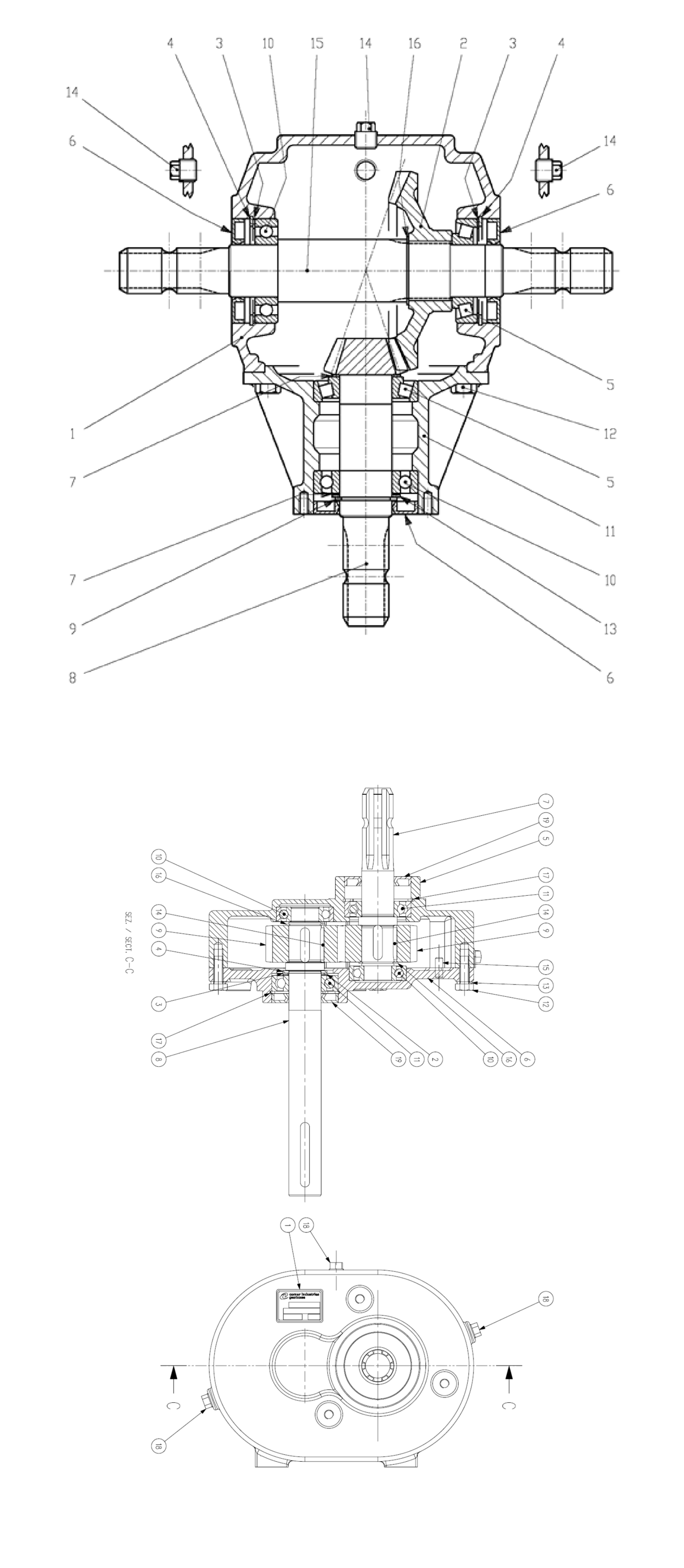

Rysunek złożeniowy
Przekładnie
Gearboxes
PrzekładnieK-P 4K-P 5K-P 6K-P 7
Przeciągnij, aby przesunąć · szczypnij lub +/− aby przybliżyć · dotknij numeru, aby dodać
Numery i nazwy oryginalne producenta.
| Poz | Nr | Nazwa (PL) | Oryg. (DE) | Ilość | |
|---|---|---|---|---|---|
| 5 | N0002604 | Łożysko 30208 | 1 | ||
| 6 | N0003613 | Uszczelniacz BA 40x80x10 | 1 | ||
| 10 | N0003614 | Łożysko 6208 | 1 | ||
| 8 | N0002586 | Oś przednia Z12 M4,5 | 1 | ||
| 15 | N0003542 | Oś boczna 1"3/8 Z6 | 1 | ||
| 7 | N0003363 | Wał | 1 | ||
| 8 | N0003309 | Wał | 1 | ||
| 10 | 12853 | Łożysko 6206 | 1 | ||
| 11 | 12599 | Łożysko 6207 | 1 | ||
| 19 | N0003617 | Uszczelniacz 35x72x10 NBR | 1 |
