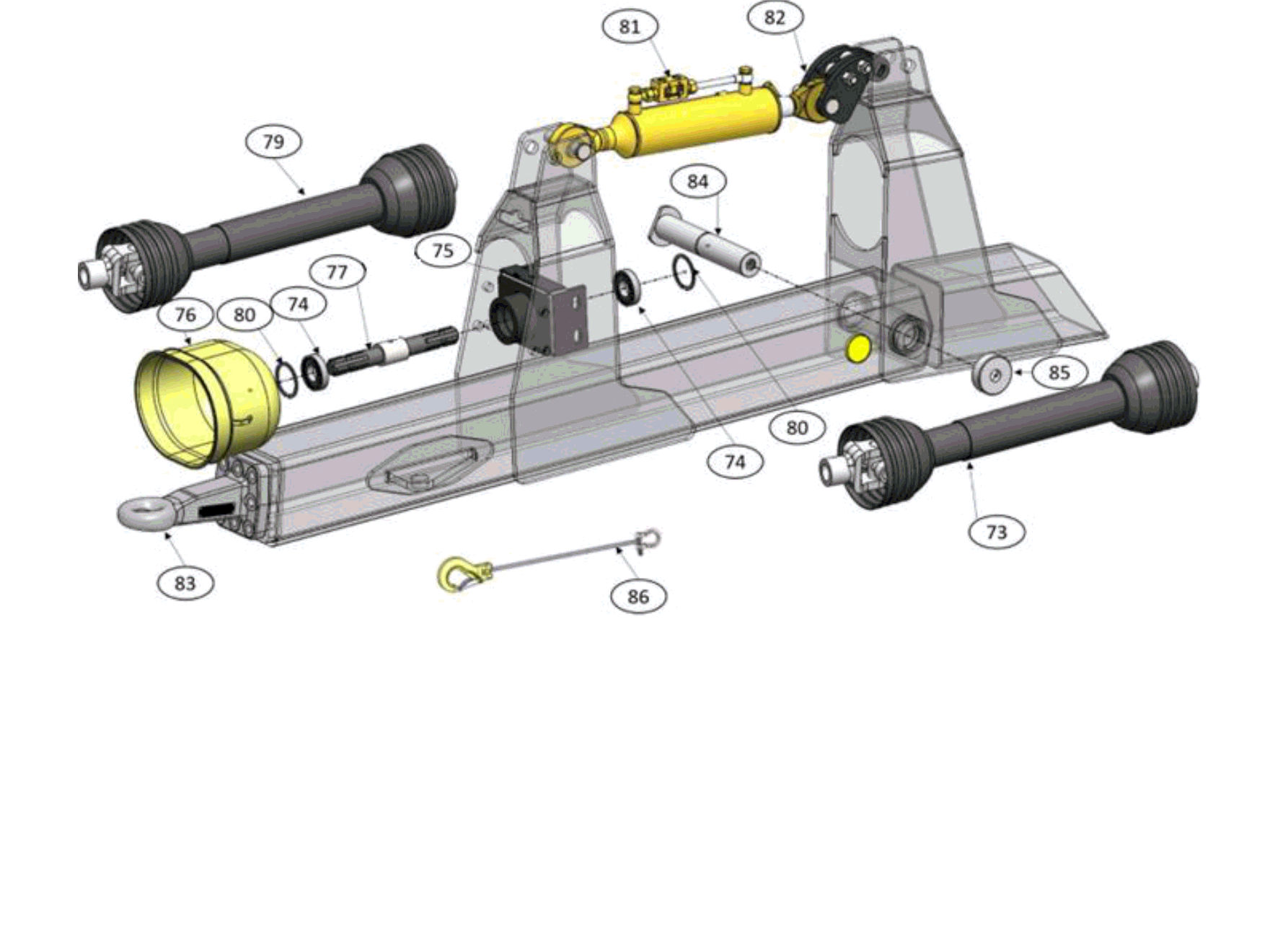

Rysunek złożeniowy
Dyszel
Drawbar
DyszelK-P 4K-P 5K-P 6K-P 7
Przeciągnij, aby przesunąć · szczypnij lub +/− aby przybliżyć · dotknij numeru, aby dodać
Numery i nazwy oryginalne producenta.
| Poz | Nr | Nazwa (PL) | Oryg. (DE) | Ilość | |
|---|---|---|---|---|---|
| 73 | N0000203 | Wał WOM T50 0560 N112 112 | 1 | ||
| 74 | 12599 | Łożysko 6207-2RS1 (SKF) | 1 | ||
| 75 | 12598 | Oprawa łożyska | 1 | ||
| 76 | 10419 | Osłona wału WOM | 1 | ||
| 77 | 25371 | Wałek łożyskowy | 1 | ||
| 79 | N0000204 | Wał WOM przedni T50 660 EN C12 112 | 1 | ||
| 80 | 12601 | Pierścień osadczy D=72 DIN 472 typ J | 1 | ||
| 81 | 12974 | Siłownik hydrauliczny 80/40-230 | 1 | ||
| 80 | N0000967 | Siłownik hydrauliczny 90/50-230 K-P 7 | 1 | ||
| 82 | 15597 | Krzyżak | 1 | ||
| 83 | 11378 | Ucho zaczepowe Scharmüller Ø50 | 1 | ||
| 15822 | Ucho zaczepowe kulowe Scharmüller K80 | 1 | |||
| 84 | 24084 | Sworzeń dyszla | 1 | ||
| 85 | 22147 | Uchwyt sworznia dyszla | 1 | ||
| 20813 | Hak zabezpieczający | 1 | |||
| N0009047 | Zestaw uszczelnień siłownika dyszla 80/40-230 | 1 | |||
| N0000225 | Wał WOM T60 1360 szerokokątny | 1 |
