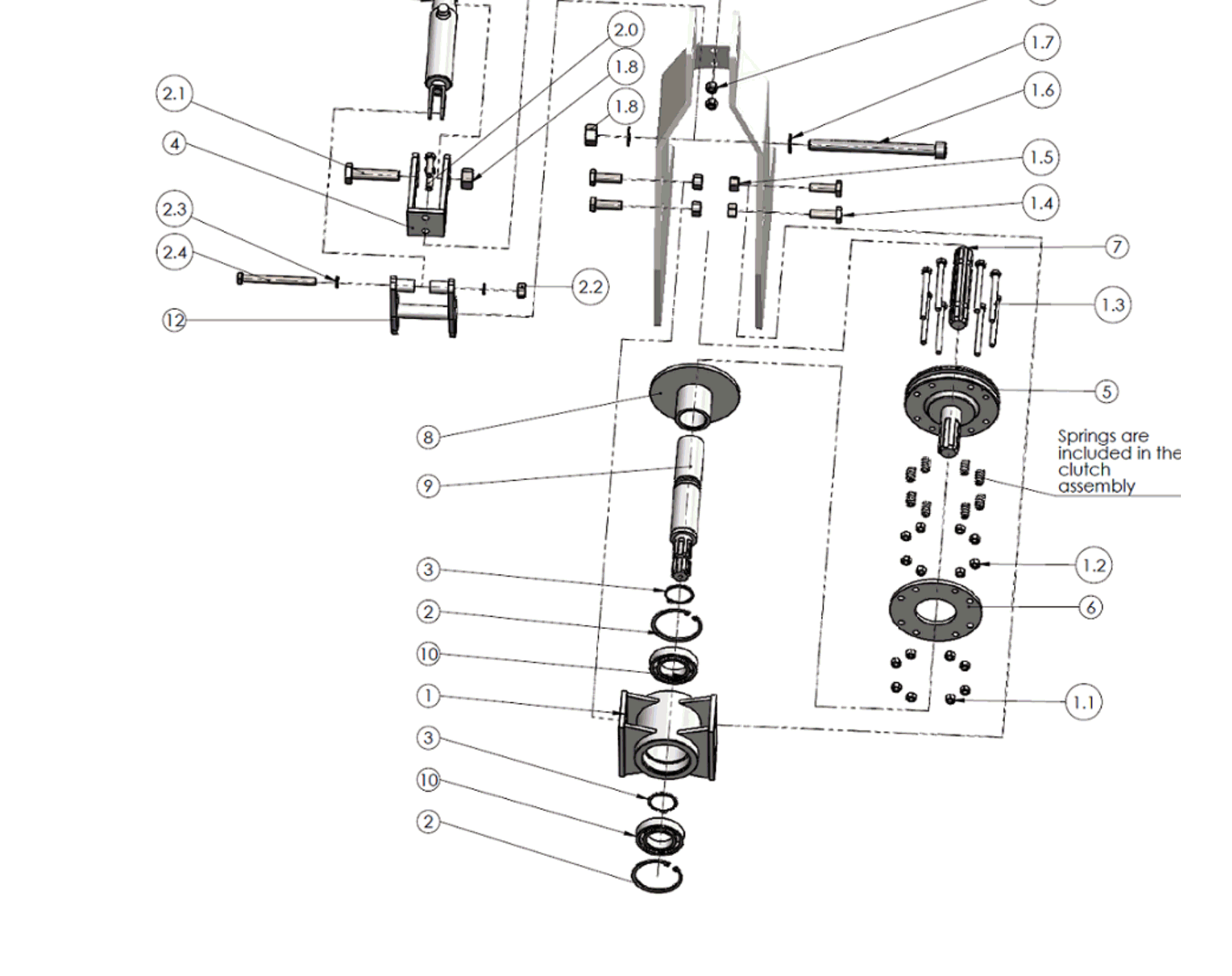

Rysunek złożeniowy
Sprzęgło
Clutch
SprzęgłoK-P 4K-P 5K-P 6K-P 7
Przeciągnij, aby przesunąć · szczypnij lub +/− aby przybliżyć · dotknij numeru, aby dodać
Numery i nazwy oryginalne producenta.
| Poz | Nr | Nazwa (PL) | Oryg. (DE) | Ilość | |
|---|---|---|---|---|---|
| 1 | 25952 | Rama łożyska | 1 | ||
| 2 | 13684 | Pierścień osadczy 90 x 3 | 1 | ||
| 3 | 25953 | Pierścień osadczy 50 x 2 | 1 | ||
| 4 | 25683 | Rama mocowania siłownika | 1 | ||
| 5, 6, 7 | 25023 | Zespół sprzęgła | 1 | ||
| 8 | 25673 | Tarcza dociskowa | 1 | ||
| 9 | 24203 | Wał wejściowy | 1 | ||
| 10 | 24199 | Łożysko SKF 6210 | 1 | ||
| 11 | 24453 | Siłownik | 1 | ||
| 12 | 24665 | Widełki wysprzęglające | 1 | ||
| 1.4 | N0002102 | Śruba M16 x 50 | 1 | ||
| 1.5 | N0012871 | Nakrętka M16 | 1 | ||
| 1.6 - 1.8 | N0013257 | Śruba M20 x 240 + podkładka + nakrętka | 1 | ||
| 1.9, 2.0 | 13655 | Śruba M12 x 40 + nakrętka | 1 | ||
| 1.8, 2.1 | 13605 | Śruba M20 x 90 + nakrętka | 1 | ||
| 2.2 – 2.4 | N0013258 | Śruba M14 x 140 + podkładka + nakrętka | 1 |
