Rysunek złożeniowy

Zespół rozsiewający do zimowego utrzymania dróg (talerz, hydraulika, rama pośrednia)

Winterdienststreuwerk (Streuteller, Hydraulik, Zwischenrahmen)

Zespół do zimowego utrzymania drógD 054D 055D 056D 057

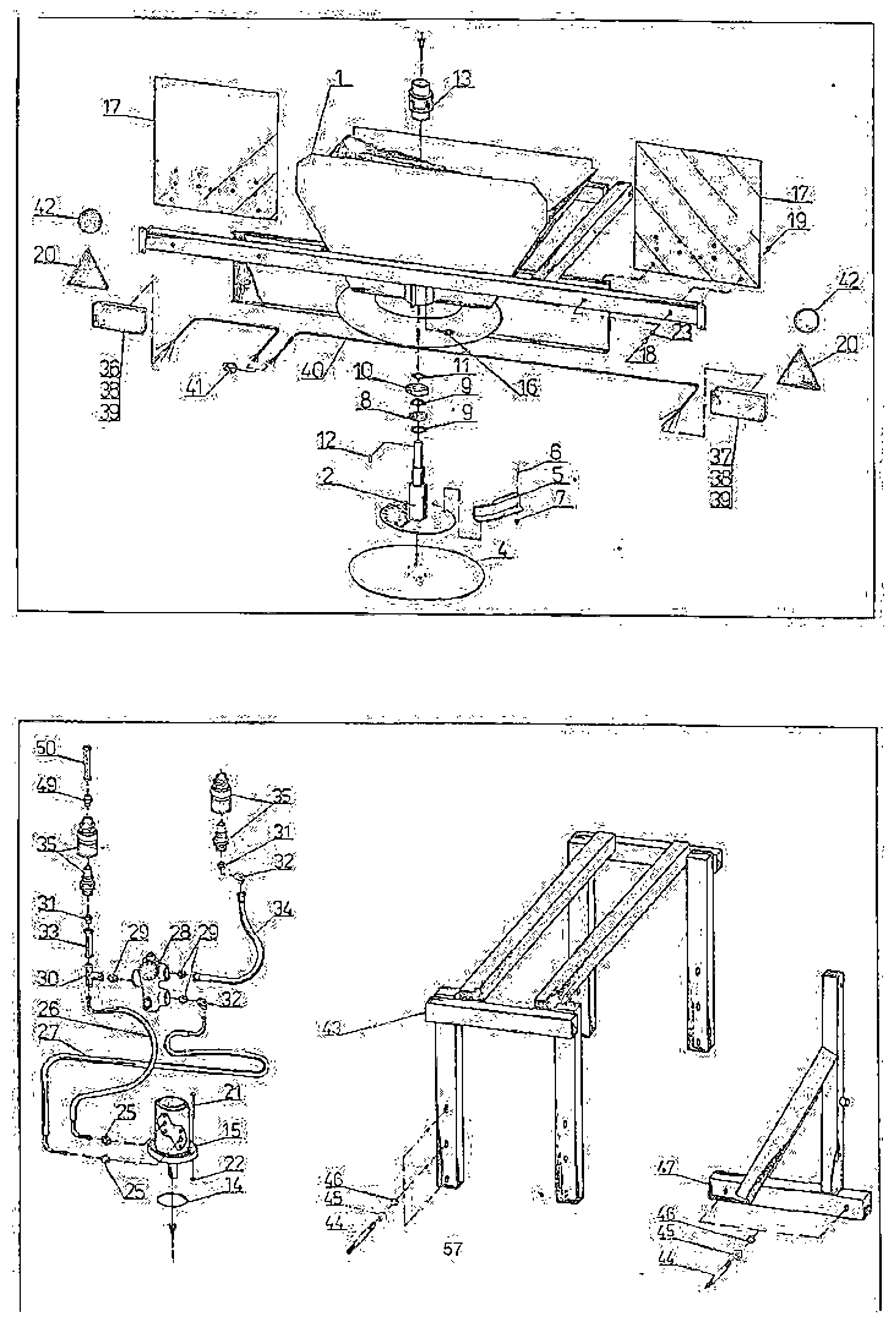

Zespół rozsiewający do zimowego utrzymania dróg (talerz, hydraulika, rama pośrednia) (Winterdienststreuwerk (Streuteller, Hydraulik, Zwischenrahmen)) — rysunek złożeniowy

Przeciągnij, aby przesunąć · szczypnij lub +/− aby przybliżyć · dotknij numeru, aby dodać

Kliknij numer na rysunku, aby dodać część do zapytania. Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.

Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.

Poz	Nr	Nazwa (PL)	Oryg. (DE)	Ilość
1	12 255 821 4	Konsola do zimowego utrzymania dróg	Winterdienstkonsole	1
2	12 255 835 1	Wał + talerz SWD	Welle + Teller SWD	1
4	12 255 837 6	Talerz rozsiewający, drogowy	Streuteller, Straße	1
5	12 255 838 4	Listwa wyrzutowa, drogowa	Schleuderleiste, Straße	3
6	Schr0005	Śruba sześciokątna M10x25 DIN 933	Sechskantschraube M10x25 DIN 933	12
7	Mut0123	Nakrętka sześciokątna M10 DIN 985	Sechskantmutter M10 DIN 985	12
8	Ring0007	Pierścień uszczelniający wału 35x62x7 z wargą pyłową	Wellendichtring 35x62x7 mit Staublippe	1
9	Ring0008	Pierścień osadczy 62 DIN 472	Sicherungsring 62 DIN 472	2
10	Lager0111	Łożysko kulkowe 6206	Kugellager 6206	1
11	Ring0036	Pierścień osadczy 30 DIN 471	Sicherungsring 30 DIN 471	1
12	Fed0164	Wpust 8x7x36	Paßfeder 8x7x36	1
13	Kupp0046	Sprzęgło zębate EZK 036-A025-A025	Zahnkupplung EZK 036-A025-A025	1
14	Ring0491	Pierścień okrągły 235	Rundring 235	1
15	Motor0036	Silnik OMP 50-25mm-2 otwory	Motor OMP 50-25mm-2 Loch	1
16	Kopf0053	Smarowniczka stożkowa M6	Kegelschmierkopf M6	1
17	Schild0034	Tablica ostrzegawcza	Warntafel	2
18	Schr0112	Śruba sześciokątna M8x60 DIN 933 V2A	Sechskantschraube M8x60 DIN 933 V2A	4
19	Mut0017	Nakrętka sześciokątna M8 DIN 934 V2A	Sechskantmutter M8 DIN 934 V2A	4
20	Strahler0002	Odblask trójkątny	Rückstrahler, dreieckig	2
21	Schr0060	Śruba sześciokątna M12x50 DIN 933 V2A	Sechskantschraube M12x50 DIN 933 V2A	1
22	Mut0047	Nakrętka sześciokątna M12 DIN 934 V2A	Sechskantmutter M12 DIN 934 V2A	1
23	Schei0220	Podkładka 8,4 DIN 125	Scheibe 8,4 DIN 125	1
25	Verschr0017	Wkrętka NW 15 / 1/2"	Einschrauber NW 15 / 1/2"	2
26	Schlauch0205	Wąż 12x500 (90°)	Schlauch 12x500 (90°)	1
27	Schlauch0206	Wąż 12x500	Schlauch 12x500	1
28	Ventil0045	Zawór regulacji przepływu HY/VHR4/47	Stromregelventil HY/VHR4/47	1
29	Verschr0045	Wkrętka NW 15 / M22x1,5	Einschrauber NW 15 / M22x1,5	3
30	Verschr0020	Regulowana złączka T L15	einstellbare T-Verschraubung L15	1
31	Stutz0152	Złączka redukcyjna L22/L15	Reduzierverschraubung L22/L15	1
32	Stutz0377	Regulowana złączka kątowa L15	einstellbare Winkelverschraubung L15	2
33	12 255 841 5	Rura 15 (dł. 50 mm)	Rohr 15 (Länge 50 mm)	1
34	Schlauch0207	Wąż 12x900	Schlauch 12x900	1
35	Kupp0077	Szybkozłącze NW 22	Schnellkupplung NW 22	2
36	Elek0015	Lampa zespolona (kier./stop/tylna) AH1/2	Blink-Brems-Schlußleuchte AH1/2	1
37	Elek0016	Lampa zespolona (kier./stop/tylna) AH2/2	Blink-Brems-Schlußleuchte AH2/2	1
38	Elek0017	Żarówka 21 W, 12 V	Lampe 21 W, 12 V	4
39	Elek0039	Żarówka 5 W, 12 V	Lampe 5 W, 12 V	4
40		Przewód 4x0,75	Kabel 4x0,75	1
41	Stecker0005	Wtyczka G	Stecker G	1
42	Strahler0006	Odblask okrągły	Rückstrahler, rund	2
43	12 255 859 3	Rama pośrednia 78	Zwischenrahmen 78	1
44	12 255 848 0	Sworzeń	Bolzen	4
45	Schei0176	Podkładka 17 DIN 125	Scheibe 17 DIN 125	8
46	Mut0253	Nakrętka sześciokątna M16 DIN 934	Sechskantmutter M16 DIN 934	8
