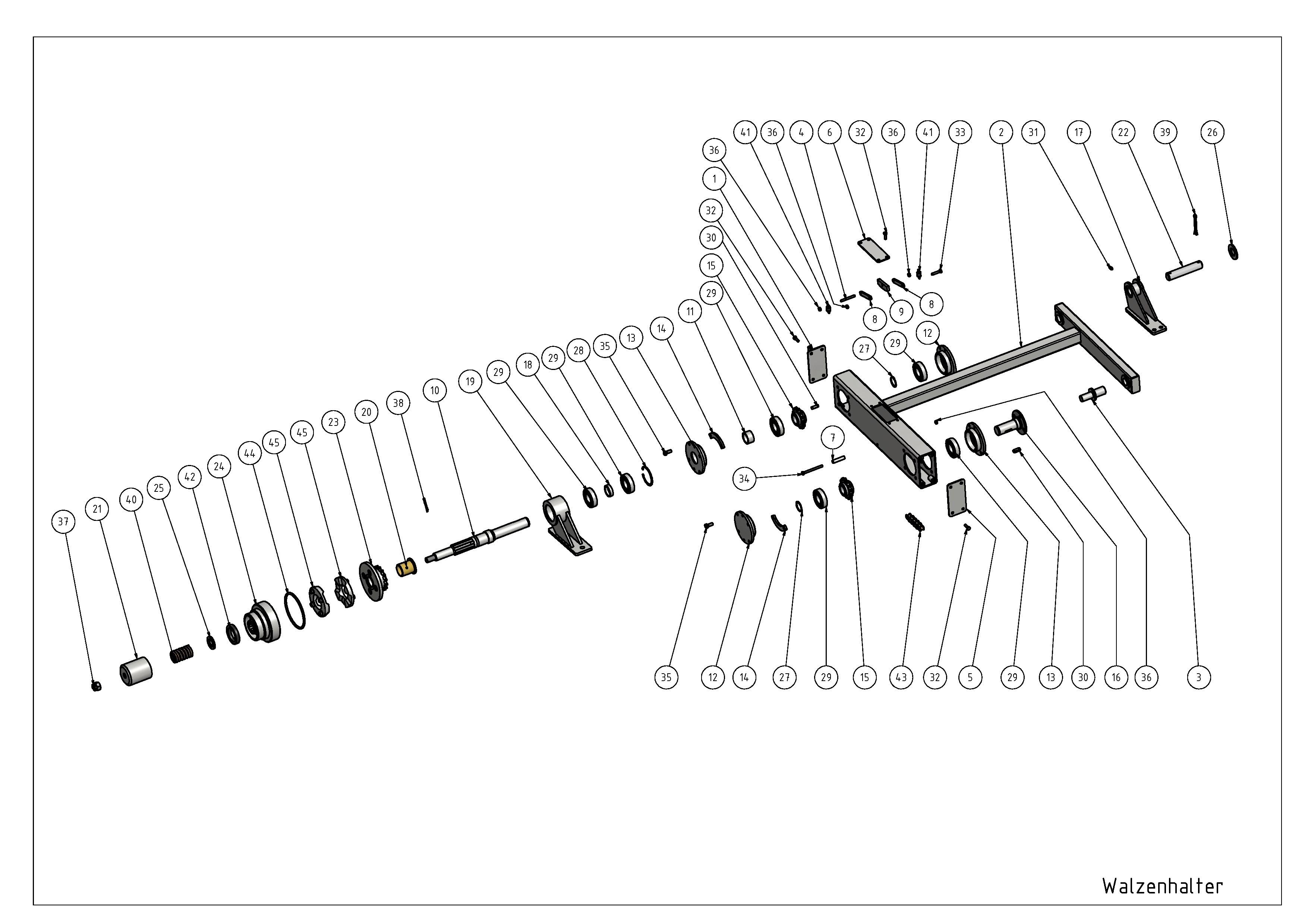

Rysunek złożeniowy

Uchwyt walca, kompletny

Name: RUTHENIA ALBA Sp. z o.o.
Telephone: +48571513741

Walzenhalter komplett

Walec zgarniającyGDK 10.000 GDK 7.000 GDK 8.000 GDK 9.000

Kliknij numer na rysunku, aby dodać część do zapytania. Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.

Poz	Nr	Nazwa (PL)	Oryg. (DE)	Ilość
1	12 256 139 6	Pokrywa z ogranicznikiem	Deckel mit Anschlag	1
2	12 256 707 1	Rama walca	Walzenrahmen	1
3	12 256 713 5	Czop	Zapfen	1
4	12 256 718 4	Oś	Achse	1
5	12 256 719 2	Pokrywa 125	Deckel 125	1
6	12 256 720 7	Pokrywa kompletna	Deckel komlett	1
7	12 256 723 1	Tulejka	Hülse	1
8	12 256 724 8	Ramię napinające	Spannarm	2
9	12 256 725 6	Kamień ślizgowy	Gleitstein	1
10	12 256 726 4 – 1	Wał AKW	Welle AKW	1
11	12 256 729 7	Tuleja	Buchse	1
12	12 256 730 3	Pokrywa łożyska 1	Lagerdeckel 1	2
13	12 256 731 1	Pokrywa łożyska 2	Lagerdeckel 2	2
14	12 256 732 8	Element gwintowany	Gewindestück	8
15	12 256 733 6	Koło łańcuchowe 1013	Kettenrad 1013	2
16	12 256 736 0	Wał standardowy kompletny	Einheitswelle komplett	1
17	12 256 738 5	Łożysko stojakowe lewe	Stehlager links	1
18	12 256 741 6	Tuleja łożyska stojakowego	Stehlagerbuchse	1
19	12 256 742 4	Łożysko stojakowe prawe	Stehlager rechts	1
20	12 256 747 3	Tuleja mała	Buchse klein	1
21	12 256 757 8	Rura ochronna kompletna	Schutzrohr komplett	1
22	12 256 761 7	Sworzeń 25	Bolzen 25	1
23	12 256 767 4	Zabierak kompletny	Mitnehmer komplett	1
24	12 256 772 1	Koszyk złącza	Kupplungskäfig	1
25	12 262 323 2	Podkładka sprężysta falista	Federscheibe	1
26	Schei0004	Podkładka	Unterlegscheibe	2
27	Ring0036	Pierścień osadczy (Seger) na wał	Sicherungsringe für Wellen	2
28	Ring0008	Pierścień zabezpieczający	Sicherungsring	1
29	Lager0111	Łożysko kulkowe jednorzędowe	Kugellager, einreihig	6
30	Fed0005	Wpust	Paßfeder	2
31	Kopf0053	Smarowniczka stożkowa (Form A)	Kegelschmiernippel Form A	1
32	Schr0315	Śruba sześciokątna	Sechskantschraube	12
33	Schr0129	Śruba sześciokątna	Sechskantschraube	1
34	Schr0482	Śruba sześciokątna	Sechskantschraube	1
35	Schr0035	Śruba sześciokątna	Sechskantschraube	16
36	Mut0108	Nakrętka sześciokątna	Sechskantmutter	7
37	Mut0009	Nakrętka koronowa	Kronenmutter	1
38	Splint0005	Zawleczka	Splint	1
39	Splint0057	Zawleczka	Splint	2
40	Fed0054	Sprężyna naciskowa	Druckfeder	1
41	Fed0203	Sprężyna naciągowa	Zugfeder	2
42	Ring0050	Pierścień z wargą wewnętrzną	Innenlippenring	1
43	Kette0024	Łańcuch rolkowy	Rollenkette	1
44	Ring0047	Pierścień okrągły	Rundring	1
45	Schei0486	Tarcza koła zębatego	Zahnradscheibe	2
