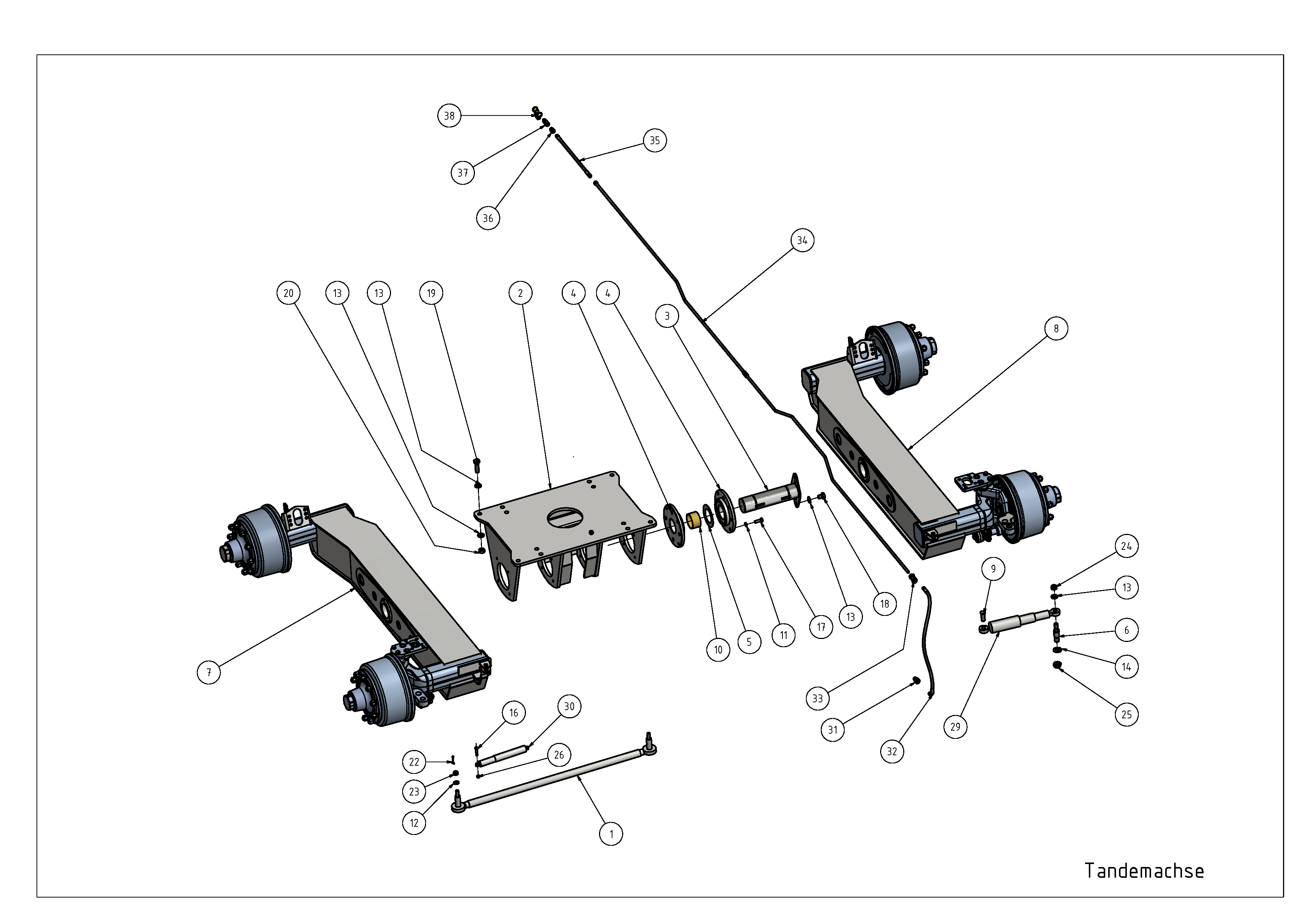

Rysunek złożeniowy

Oś tandem

Name: RUTHENIA ALBA Sp. z o.o.
Telephone: +48571513741

Tandemachse

Kliknij numer na rysunku, aby dodać część do zapytania. Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.

Poz	Nr	Nazwa (PL)	Oryg. (DE)	Ilość
1	12 260 645 7 – 15	Drążek kierowniczy 1400	Spurstange 1400	1
2	12 260 646 5	Gniazdo wahacza osi	Achspendelaufnahme	1
3	12 260 650 4	Sworzeń spawany	Bolzen geschweißt	2
4	12 260 651 2	Kołnierz osi	Achsflansch	4
5	12 260 652 0	Łożysko wzdłużne osi	Axiallager Achse	4
6	12 260 654 5	Sworzeń układu skrętu	Bolzen Lenkung	2
7	12 260 661 7	Wahacz osi 2050 lewy	Achspendel 2050 links	1
8	12 260 662 5	Wahacz osi 2050 prawy	Achspendel 2050 rechts	1
9	Achse0036	Sworzeń	Bolzen	2
10	Buchse0257	Tuleja ślizgowa	Gleitlagerbuchse	4
11	Schei0176	Podkładka	Unterlegscheibe	16
12	Schei0199	Podkładka	Unterlegscheibe	2
13	Schei0248	Podkładka	Unterlegscheibe	30
14	Schei0040	Podkładka	Unterlegscheibe	2
15	Kopf0056	Smarowniczka stożkowa	Kegelschmiernippel	2
16	Schr0089	Śruba sześciokątna	Sechskantschraube	2
17	Schr0131	Śruba sześciokątna	Sechskantschraube	16
18	Schr0186	Śruba sześciokątna	Sechskantschraube	4
19	Schr0103	Śruba sześciokątna	Sechskantschraube	12
20	Mut0042	Nakrętka sześciokątna	Sechskantmutter	12
21	Splint0006	Zawleczka	Splint	2
22	Splint0063	Zawleczka	Splint	2
23	Mut0070	Nakrętka koronowa	Kronenmutter	3
24	Mut0069	Nakrętka koronowa	Kronenmutter	2
25	Mut0063	Nakrętka koronowa	Kronenmutter	2
26	Mut0180	Nakrętka sześciokątna	Sechskantmutter	2
27	Schei0120	Podkładka	Unterlegscheibe	4
28	Achse0039	Siłownik skrętu lewy	Lenkzylinder links	1
29	Achse0038	Siłownik skrętu prawy	Lenkzylinder rechts	1
30	Achse0037	Amortyzator	Stossdämpfer	1
31	Verschr0015	Złączka wkręcana	Einschrauber	2
32	Schlau0045	Wąż hydrauliczny	Hydraulikschlauch	2
33	Verschr0179	Złączka kątowa L	L-Verschraubung	1
34	12 260 337 4 – B	Rura blokująca hamulca	Sperrrohr Bremse	1
35	Schlau0046	Wąż hydrauliczny	Hydraulikschlauch	1
36	Verschr0025	Złączka wkręcana	Einschrauber	1
37	Kupp0077	Szybkozłącze	Schnellkupplung	1
38	Kappe0006	Kapturek ochronny żółty	Schutzkappe gelb	1
