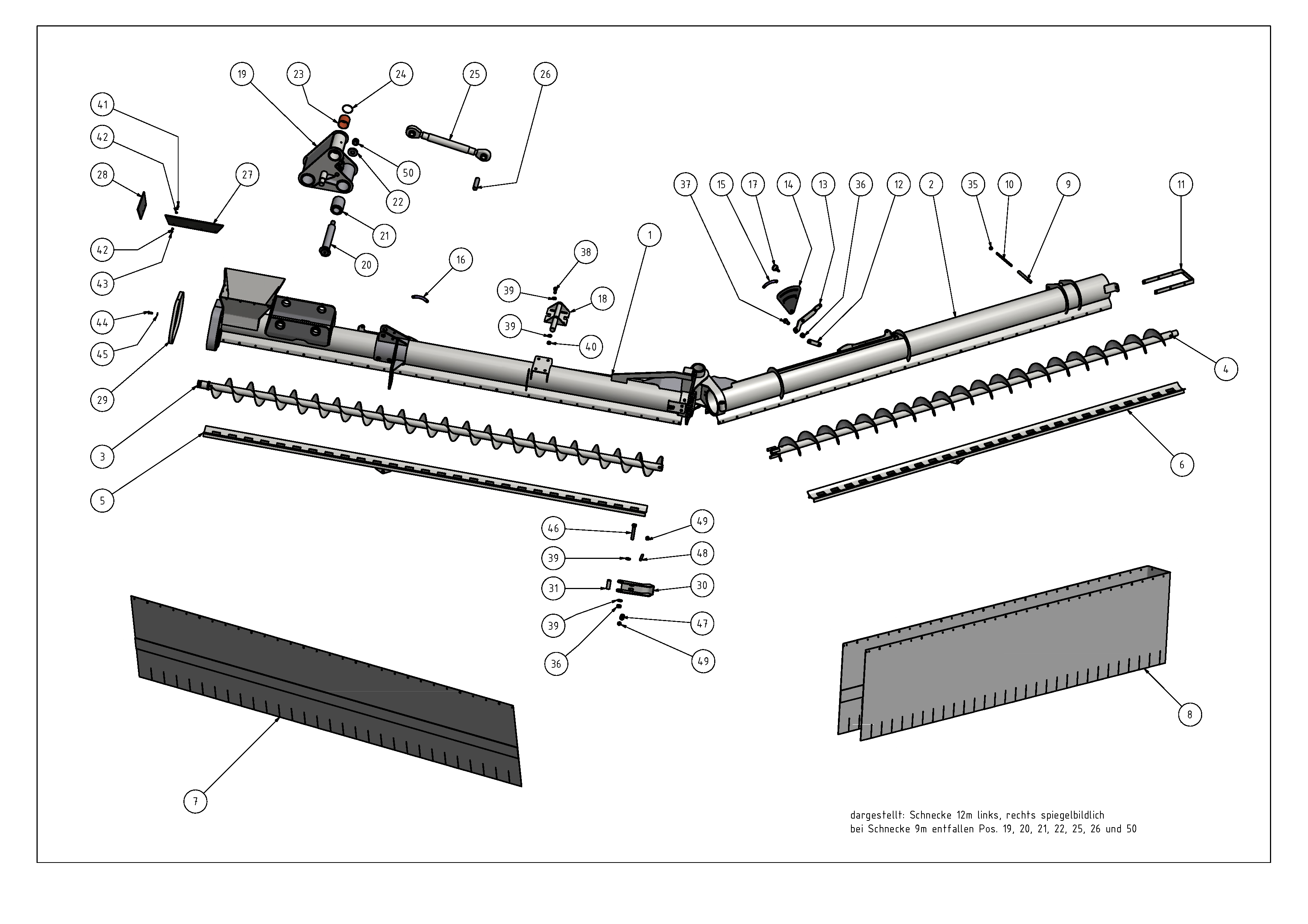

Rysunek złożeniowy

Ślimak rozsiewający 9 m / 12 m

Name: RUTHENIA ALBA Sp. z o.o.
Telephone: +48571513741

Streuschnecke 9m/12m

Ślimak rozsiewającyGDK 10.000

Kliknij numer na rysunku, aby dodać część do zapytania. Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.

Poz	Nr	Nazwa (PL)	Oryg. (DE)	Ilość
1	12 255 108 0	Rura ślimaka wewnętrzna lewa 12m	Schneckenrohr innen links 12m	1
2	12 255 112 8	Rura ślimaka zewnętrzna lewa 12m	Schneckenrohr außen links 12m	1
3	12 255 015 1	Ślimak wewnętrzny lewy 12m	Schnecke innen links 12m	1
4	12 255 017 6	Ślimak zewnętrzny lewy 12m	Schnecke außen links 12m	1
5	12 255 109 7	Zasuwa wewnętrzna lewa 12m	Schieber innen links 12m	1
6	12 255 113 6	Zasuwa zewnętrzna lewa 12m	Schieber außen links 12m	1
7	12 255 089 1 – 6	Osłona przeciwpyłowa środkowa 12m	Staubschutz mitte 12m	4
8	12 255 089 1 – 7	Osłona przeciwpyłowa zewnętrzna 12m	Staubschutz außen 12m	2
9	12 255 115 2 – 3	Rolka	Rolle	15
10	12 255 043 2	Drążek	Stange	15
11	12 255 118 5 – 4	Przedłużenie	Verlängerung	4
12	12 255 115 2 – 2	Dźwignia nastawcza	Stellhebel	4
13	12 255 134 5	Dźwignia nastawcza ręczna	Stellhebel manuell	4
14	12 255 133 7	Blacha nastawcza ślimaka	Verstellblech Schnecke	4
15	12 255 119 3 – 2	Skala 2	Skala 2	2
16	12 255 119 3 – 1	Skala 1	Skala 1	2
17	Griff0001	Śruba z pokrętłem gwiazdowym	Sterngriffschraube	4
18	12 255 116 0	Rygiel	Riegel	2
19	12 255 114 4 – L	Łożysko ślimaka lewe	Schneckenlager links	1
20	12 255 186 8	Sworzeń tulei sprężynowej	Bolzen Federbuchse	4
21	Gummi0048	Tuleja sprężynowa	Federbuchse	8
22	12 255 188 4	Podkładka tulei sprężynowej	Scheibe Federbuchse	4
23	Buchse0253	Tuleja	Buchse	4
24	Ring0021	O-ring	O-Ring	4
25	Sonstig0539	Łącznik górny kat.	Oberlenker Kat	2
26	12 255 187 6	Sworzeń łącznika górnego	Bolzen Oberlenker	4
27	12 255 099 6 – 1	Uszczelnienie wlotu 1 ślimaka	Einlaufdichtung 1 Schnecke	2
28	12 255 099 6 – 2	Uszczelnienie wlotu 2 ślimaka	Einlaufdichtung 2 Schnecke	4
29	12 255 045 7 – L	Osłona łańcucha lewa	Kettenschutz links	1
30	12 255 056 1	Blacha zapadki	Rastblech	2
31	12 255 029 7	Tuleja	Buchse	2
35	Mut0123	Nakrętka sześciokątna	Sechskantmutter	30
36	Mut0270	Nakrętka sześciokątna	Sechskantmutter	12
37	Schr0077	Śruba sześciokątna	Sechskantschraube	8
38	Schr0383	Śruba sześciokątna	Sechskantschraube	4
39	Schei0176	Podkładka	Scheibe	4
41	Schr0315	Śruba sześciokątna	Sechskantschraube	18
42	Schei0219	Podkładka	Scheibe	36
43	Mut0301	Nakrętka sześciokątna	Sechskantmutter	18
44	Schr0035	Śruba sześciokątna	Sechskantschraube	4
45	Schei0017	Podkładka	Scheibe	4
46	Schr0736	Śruba sześciokątna	Sechskantschraube	2
47	Fed0047	Sprężyna żółta	Feder gelb	4
48	Stange0008	Pręt gwintowany	Gewindestange	4
49	Mut0047	Nakrętka sześciokątna	Sechskantmutter	26
50	Mut0019	Nakrętka sześciokątna	Sechskantmutter	4
