Rysunek złożeniowy

Zespół rozsiewający (Streueinrichtung)

Name: RUTHENIA ALBA Sp. z o.o.
Telephone: +48571513741

Zespół rozsiewającyD 054D 055D 056D 057

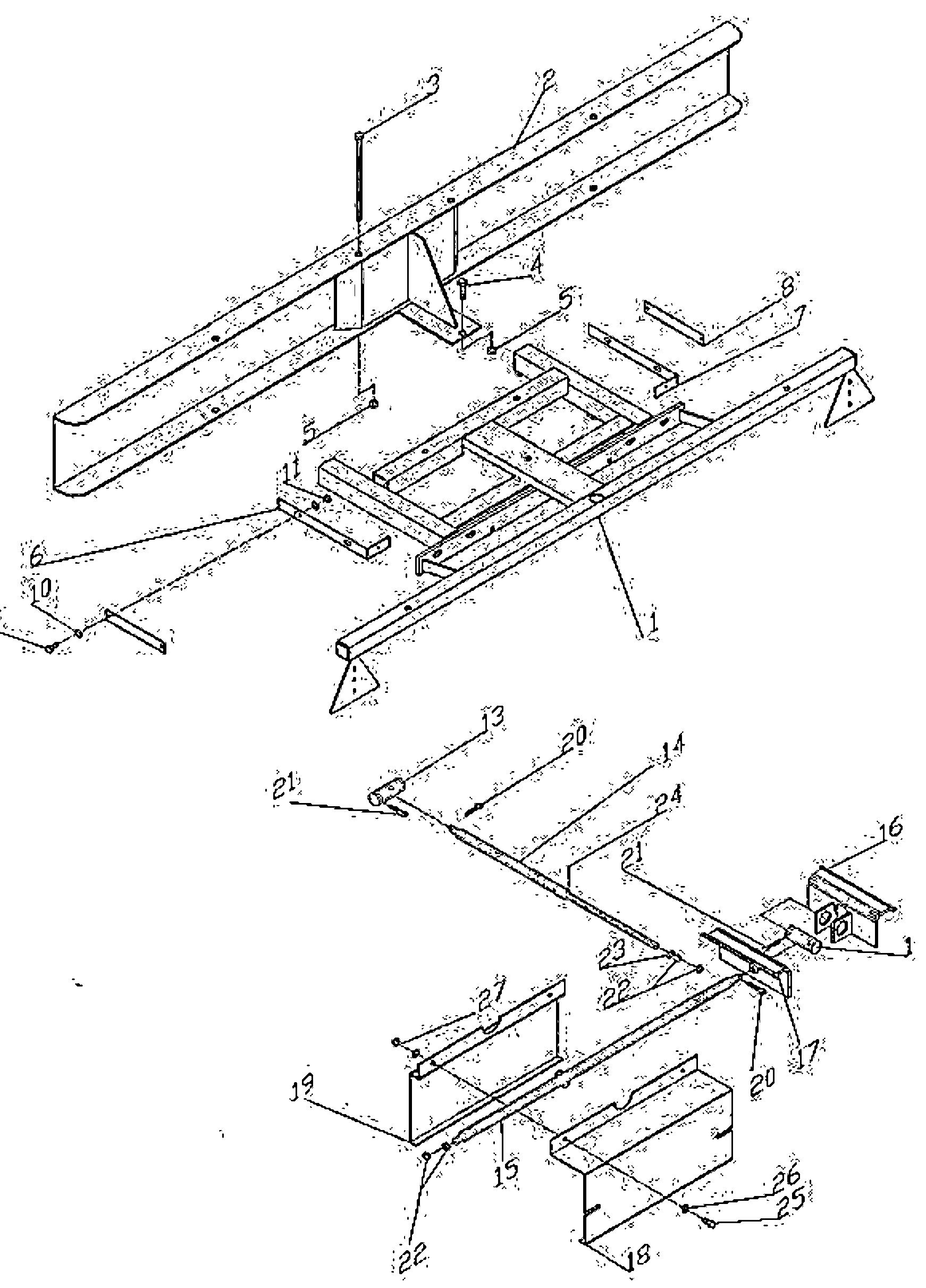

Zespół rozsiewający (Streueinrichtung) (Streueinrichtung) — rysunek złożeniowy

Przeciągnij, aby przesunąć · szczypnij lub +/− aby przybliżyć · dotknij numeru, aby dodać

Kliknij numer na rysunku, aby dodać część do zapytania. Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.

Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.

Poz	Nr	Nazwa (PL)	Oryg. (DE)	Ilość
1	12 258 185 7	Konsola rozsiewająca 1	Streukonsole 1	1
2	12 259 067 3	Ściana odbojowa, łopatki rozsiewające	Prallwand, Streuflügel	1
3	Schr0690	Śruba sześciokątna M12x240 DIN 933 V2A	Sechskantschraube M12x240 DIN 933 V2A	2
4	Schr0363	Śruba sześciokątna M12x30 DIN 933 V2A	Sechskantschraube M12x30 DIN 933 V2A	1
5	Mut0047	Nakrętka sześciokątna M12 DIN 934 V2A	Sechskantmutter M12 DIN 934 V2A	3
6	12 259 083 3	Uchwyt skali, lewy	Skalenhalter, links	1
7	12 259 084 1	Uchwyt skali, prawy	Skalenhalter, rechts	1
8	12 259 081 7	Skala, konsola	Skala, Konsole	2
9	Schr0704	Śruba sześciokątna M5x20 DIN 933 V2A	Sechskantschraube M5x20 DIN 933 V2A	4
10	Schei0046	Podkładka 5,4 DIN 125 V2A	Scheibe 5,4 DIN 125 V2A	8
11	Mut0250	Nakrętka sześciokątna M5 DIN 934 V2A	Sechskantmutter M5 DIN 934 V2A	4
13	12 257 437 6	Nakrętka przegubowa	Gelenkmutter	2
14	12 257 435 1	Wrzeciono wzdłużne	Längsspindel	1
15	12 257 436 8	Wrzeciono poprzeczne, kompletne	Querspindel, komplett	1
16	12 257 427 1	Kątownik, prawy, kompletny	Winkel, rechts, komplett	1
17	12 257 426 3	Kątownik, lewy, kompletny	Winkel, links, komplett	1
18	12 257 960 4	Osłona wału pośredniego, tylna	Zwischenwellenschutz, hinten	1
19	12 257 959 8	Osłona wału pośredniego, przednia	Zwischenwellenschutz, vorn	1
20	Splint0005	Zawleczka 4x32 DIN 94 V2A	Splint 4x32 DIN 94 V2A	2
21	Splint0057	Zawleczka 6,3x63 DIN 94 V2A	Splint 6,3x63 DIN 94 V2A	2
22	Mut0253	Nakrętka sześciokątna M16 DIN 934	Sechskantmutter M16 DIN 934	4
23	Schei0176	Podkładka 17 DIN 125 V2A	Scheibe 17 DIN 125 V2A	1
24	Stift0001	Kołek walcowy karbowany 5x28 DIN 1413	Zylinderkerbstift 5x28 DIN 1413	1
25	Schr0274	Śruba sześciokątna M8x30 DIN 933 V2A	Sechskantschraube M8x30 DIN 933 V2A	2
26	Schei0117	Podkładka 8,4 DIN 125 V2A	Scheibe 8,4 DIN 125 V2A	4
27	Mut0031	Nakrętka sześciokątna M8 DIN 934 V2A	Sechskantmutter M8 DIN 934 V2A	2
