Rysunek złożeniowy

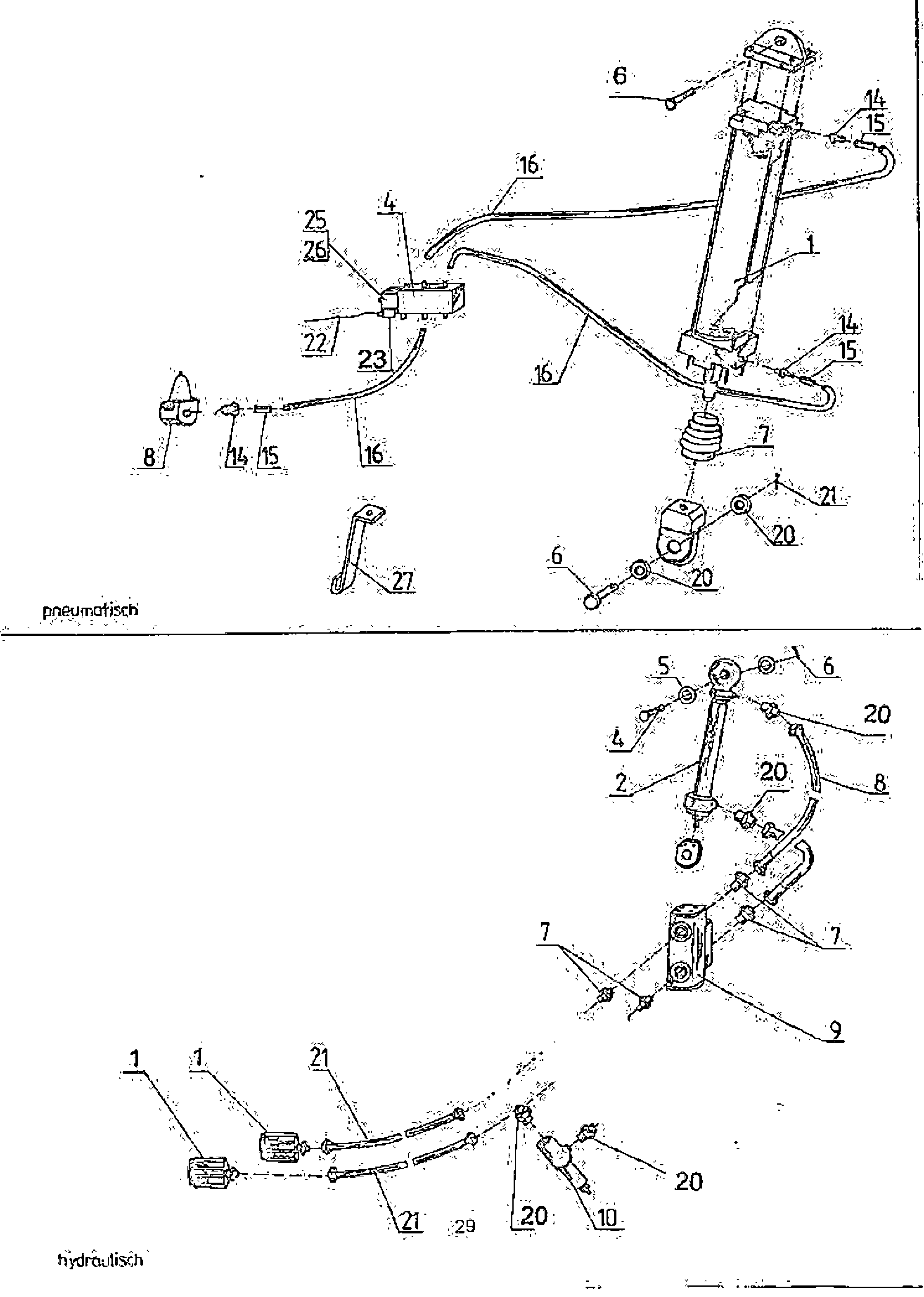

Docisk ramienia wahliwego — wariant pneumatyczny i hydrauliczny
Schwenkarmanpressung (pneumatisch / hydraulisch)
Docisk ramienia wahliwegoD 054D 055D 056D 057
Przeciągnij, aby przesunąć · szczypnij lub +/− aby przybliżyć · dotknij numeru, aby dodać
Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.
| Poz | Nr | Nazwa (PL) | Oryg. (DE) | Ilość | |
|---|---|---|---|---|---|
| P1 | Zylind0059 | Siłownik pneumatyczny 100x250 | Pneumatik-Zylinder 100x250 (pneum.) | 1 | |
| P4 | Ventil0038 | Zawór elektromagnetyczny 5/2 | Magnetventil 5/2 (pneum.) | 1 | |
| P6 | 12 255 887 4 | Sworzeń siłownika | Zylinderbolzen (pneum.) | 1 | |
| P7 | Gummi0017 | Mieszek harmonijkowy | Faltenbalg (pneum.) | 1 | |
| P8 | Ventil0001 | Zawór przelewowy | Überströmventil (pneum.) | 1 | |
| P14 | Verschr0024 | Złączka GE10 LM 22x1,5 | Verschraubung GE10 LM 22x1,5 (pneum.) | 3 | |
| P15 | Hülse0055 | Tulejka E 10/8 | Hülse E 10/8 (pneum.) | 3 | |
| P16 | Rohr0252 | Rura PA 10x1 | PA-Rohr 10x1 (pneum.) | 1 | |
| P20 | Schei0199 | Podkładka 21 DIN 125 | Scheibe 21 DIN 125 (pneum.) | 1 | |
| P21 | Splint0004 | Zawleczka 5x32 DIN 94 | Splint 5x32 DIN 94 (pneum.) | 1 | |
| P22 | Kabel dwużyłowy (0,75 mm²) | Kabel, zweiadrig (0,75 mm²) (pneum.) | 1 | ||
| P23 | Stecker0027 | Wtyczka | Stecker (pneum.) | 1 | |
| P25 | Ventil0046 | Cewka magnetyczna 12 V | Magnet 12 V (pneum.) | 1 | |
| P26 | Ventil0033 | Cewka magnetyczna 24 V | Magnet 24 V (pneum.) | 1 | |
| P27 | 12 258 361 7 | Uchwyt ramienia wahliwego | Schwenkarmhalter (pneum.) | 1 | |
| H1 | Kupp0098 | Szybkozłącze BG 3 | Schnellkupplung BG 3 (hydr.) | 2 | |
| H2 | Zylind0034 | Siłownik roboczy 20x250 | Arbeitszylinder 20x250 (hydr.) | 1 | |
| H4 | 12 255 887 4 | Sworzeń siłownika | Zylinderbolzen (hydr.) | 2 | |
| H5 | Schei0199 | Podkładka 21 DIN 125 | Scheibe 21 DIN 125 (hydr.) | 2 | |
| H6 | Splint0004 | Zawleczka 5x32 DIN 94 | Splint 5x32 DIN 94 (hydr.) | 2 | |
| H7 | Verschr0130 | Złączka wkręcana NW 12 | Einschraubverschraubung NW 12 (hydr.) | 4 | |
| H8a | Schlauch0204 | Wąż NW 10 dł. 1000 | Schlauch NW 10 1000 lg (hydr.) | 1 | |
| H8b | Schlauch0038 | Wąż NW 10 dł. 700 | Schlauch NW 10 700 lg (hydr.) | 1 | |
| H9 | Ventil0201 | Zawór zwrotny podwójny | Doppelrückschlagventil (hydr.) | 1 | |
| H10 | Ventil0002 | Zawór ograniczający ciśnienie | Druckbegrenzungsventil (hydr.) | 1 | |
| H16 | Ventil0132 | Zawór dławiący | Drosselventil (hydr.) | 1 | |
| H20 | Verschr0130 | Wkrętka 3/8" / NW 12 | Einschrauber 3/8" / NW 12 (hydr.) | 4 | |
| H21a | Schlau0248 | Wąż NW 10 dł. 1500 | Schlauch NW 10 1500 lg (hydr.) | 2 | |
| H21b | Schlau0505 | Wąż NW 10 dł. 2200 | Schlauch NW 10 2200 lg (hydr.) | 2 |
