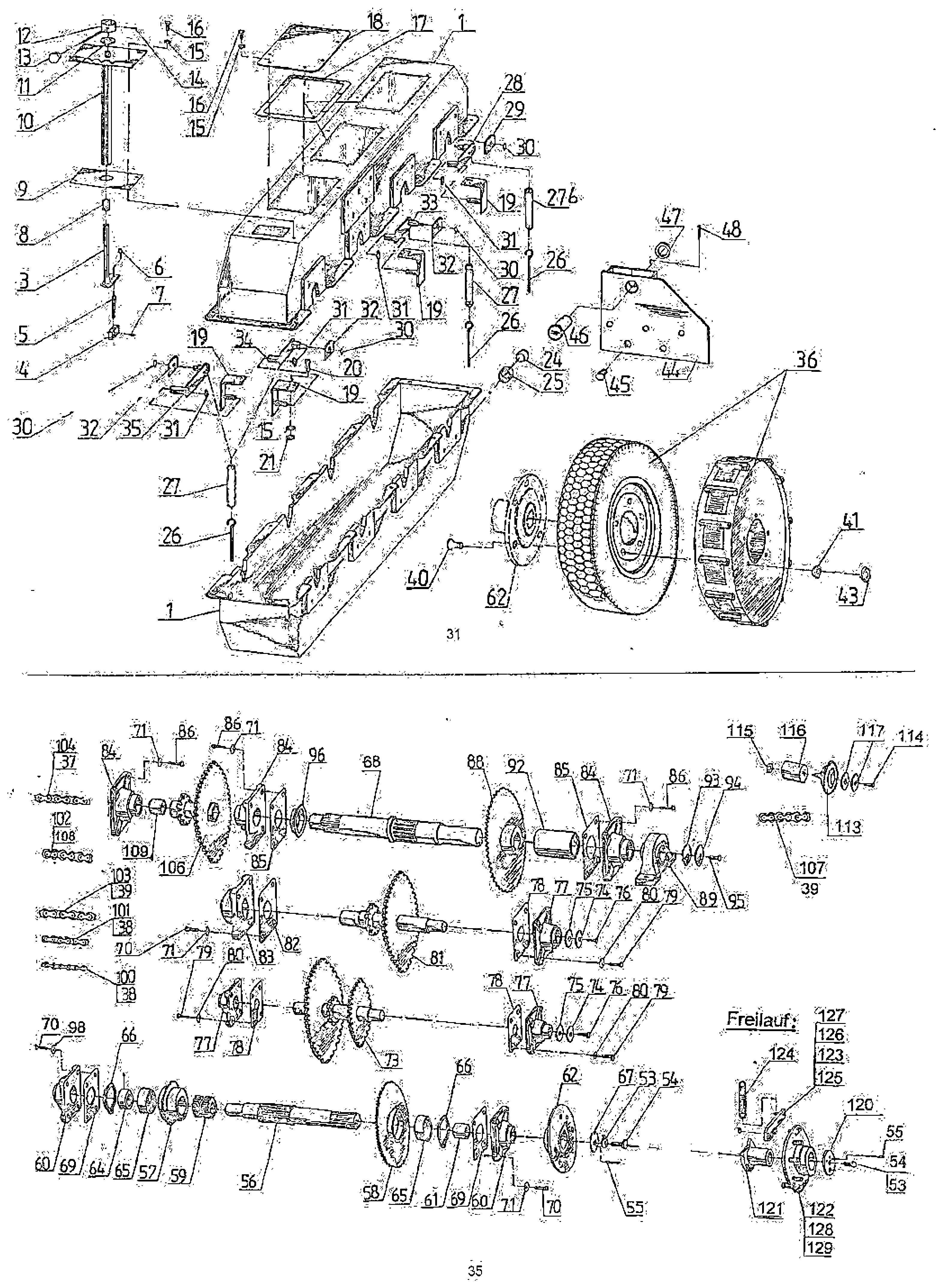

Rysunek złożeniowy

Ramię wahliwe / napęd cierny zespołu wysiewającego

Schwenkarm / Reibradantrieb (Streuwerk)

Ramię wahliwe / napęd zespołu wysiewającegoD 054D 055D 056D 057

Przeciągnij, aby przesunąć · szczypnij lub +/− aby przybliżyć · dotknij numeru, aby dodać

Kliknij numer na rysunku, aby dodać część do zapytania. Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.

Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.

Poz	Nr	Nazwa (PL)	Oryg. (DE)	Ilość
1	12 257 111 5	Obudowa	Gehäuse	1
2	12 257 153 3	Mechanizm przełączający (pozycje 3–14)	Schaltgestänge (Position 3 bis 14)	1
3	12 256 225 1	Wałek przełączający	Schaltwelle	1
4	12 256 223 5	Kamień ślizgowy	Gleitstein	1
5	12 257 154 1	Czop, długi	Zapfen, lang	1
6	Mut0031	Nakrętka sześciokątna M8 DIN 934	Sechskantmutter M8 DIN 934	1
7	Stift0140	Kołek walcowy karbowany 3x8 DIN 1473	Zylinderkerbstift 3x8 DIN 1473	1
8	Fed0180	Sprężyna naciskowa 1,6x17x5,5	Druckfeder 1,6x17x5,5	1
9	12 256 240 3	Uszczelka	Dichtung	1
10	12 256 228 4	Płyta podstawy	Grundplatte	1
11	12 256 231 5	Podkładka oporowa	Anlaufscheibe	1
12	12 256 232 3	Dźwignia przełączająca	Schalthebel	1
13	Sonstig0289	Uchwyt kulowy	Kugelgriff	1
14	Stift0138	Kołek walcowy karbowany 6x32 DIN 1473	Zylinderkerbstift 6x32 DIN 1473	1
15	Schei0117	Podkładka 8,4 DIN 125	Scheibe 8,4 DIN 125	35
16	Schr0636	Śruba sześciokątna M8x16 DIN 933	Sechskantschraube M8x16 DIN 933	28
17	12 254 621 0	Uszczelka	Dichtung	3
18	12 254 620 2	Pokrywa wziernika	Schaulochdeckel	3
19	12 254 604 2	Uchwyt napinacza	Spannerhalter	4
20	Schr0635	Śruba sześciokątna M8x25 DIN 933	Sechskantschraube M8x25 DIN 933	28
21	Mut0017	Nakrętka sześciokątna M8 DIN 934	Sechskantmutter M8 DIN 934	28
24	Schr0172	Śruba zamykająca (korek) M26x1,5 DIN 7604	Verschlußschraube M26x1,5 DIN 7604	1
25	Ring0616	Pierścień uszczelniający 26x32 DIN 7603 Cu	Dichtring 26x32 DIN 7603 Cu	1
26	Schr0087	Śruba z uchem M8x80	Ösenschraube M8x80	4
27a	Fed0011	Sprężyna naciągowa 2x22x80	Zugfeder 2x22x80	4
27b	Fed0012	Sprężyna naciągowa 2,5x18x85	Zugfeder 2,5x18x85	4
28	12 256 242 8	Ramię napinające, tylne	Spannarm, hinter	1
29	12 256 244 4	Kamień ślizgowy, tylny	Gleitstein, hinter	1
30	Ring0079	Pierścień osadczy 12 DIN 471	Sicherungsring 12 DIN 471	4
31	Ring0019	Pierścień osadczy 10 DIN 471	Sicherungsring 10 DIN 471	4
32	12 254 616 3	Kamień ślizgowy	Gleitstein	3
33	12 254 612 2	Ramię napinające, środkowe	Spannarm, mitte	1
34	12 254 607 5	Ramię napinające, przednie prawe	Spannarm, vorn rechts	1
35	12 254 607 5	Ramię napinające, przednie lewe	Spannarm, vorn, links	1
36a	12 254 750 0	Koło cierne 21x4	Reibrad 21x4	1
36b	12 258 265 7	Stalowe koło cierne Alliance 700/50-26.5, 550/60-22.5	Stahlreibrad Alliance 700/50-26.5, 550/60-22.5	1
36c	12 258 265 7-1	Stalowe koło cierne Alliance 600/50-22.5	Stahlreibrad Alliance 600/50-22.5	1
36d	12 258 266 5	Stalowe koło cierne Alliance 16.5/85-28 I533	Stahlreibrad Alliance 16.5/85-28 I533	1
37	Kette0003	Ogniwo złączne 12 B-2	Steckglied 12 B-2	1
38	Glied0005	Ogniwo złączne 10 B-1	Steckglied 10 B-1	2
39	Kette0092	Ogniwo złączne 16 B-1	Steckglied 16 B-1	2
40	Schr0709	Śruba sześciokątna M16x40 DIN 933	Sechskantschraube M16x40 DIN 933	5
41	Ring0268	Podkładka sprężysta kulowa 16	Kugelfederring 16	5
43	Mut0253	Nakrętka sześciokątna M16 DIN 934	Sechskantmutter M16 DIN 934	5
44	12 257 155 8	Zaczep HAZ B2-32/14	HAZ-Aufnahme B2-32/14	1
45	Schr0793	Śruba sześciokątna M12x20 DIN 933-8.8	Sechskantschraube M12x20 DIN 933-8.8	5
46	12 255 887 4	Sworzeń walcowy	Zylinderbolzen	1
47	Schei0199	Podkładka 21 DIN 125	Scheibe 21 DIN 125	2
48	Splint0004	Zawleczka 5x32 DIN 94	Splint 5x32 DIN 94	1
53	Bl0007	Blacha zabezpieczająca 13 DIN 432	Sicherungsblech 13 DIN 432	1
54	Schr0051	Śruba sześciokątna 12x40 DIN 933	Sechskantschraube 12x40 DIN 933	1
55	Stift0021	Kołek karbowany pasowany 5x18 DIN 1472	Paßkerbstift 5x18 DIN 1472	1
56	12 258 202 1	Wał	Welle	1
57	12 258 203 8	Koło łańcuchowe z 23	Kettenrad z 23	1
58	12 257 120 3	Koło łańcuchowe z 55	Kettenrad z 55	1
59	12 257 122 8	Mufa przełączająca	Schaltmuffe	1
60	Lager0047	Łożysko kołnierzowe FGE 207	Flanschlager FGE 207	2
61	12 257 123 6	Tuleja dystansowa	Distanzbüchse	1
62	12 254 734 0	Kołnierz koła ciernego	Reibradflansch	1
64	Ring0010	Pierścień osadczy 35 DIN 471	Sicherungsring 35 DIN 471	1
65	Lager0077	Łożysko kulkowe 6207	Kugellager 6207	2
66	Ring0009	Pierścień osadczy 72 DIN 472	Sicherungsring 72 DIN 472	2
67	12 258 218 3	Tarcza końcowa 1	Endscheibe 1	1
68	12 258 216 7	Wał (łożysko stojące/kołnierzowe)	Welle (Stehlager/Flanschlager)	1
69	12 256 251 6	Uszczelka łożyska	Lagerdichtung	2
70	Schr0313	Śruba sześciokątna M12x25 DIN 933	Sechskantschraube M12x25 DIN 933	12
71	Schei0112	Podkładka 13 DIN 125	Scheibe 13 DIN 125	20
73a	12 258 205 4	Wał przedni spawany (z58/z11/z37) — D 054	Welle, vorn, geschweißt (z58/z11/z37) — D 054	1
73b	12 258 223 0	Wał przedni spawany (z58/z17/z37) — D 055	Welle, vorn, geschweißt (z58/z17/z37) — D 055	1
73c	12 258 239 2	Wał przedni spawany (z58/z22/z37) — D 056/057	Welle, vorn, geschweißt (z58/z22/z37) — D 056/057	1
74	12 254 706 8	Tarcza końcowa	Endscheibe	2
75	12 254 707 6	Tarcza uszczelniająca	Dichtscheibe	2
76	Schr0083	Śruba sześciokątna M8x25 DIN 933	Sechskantschraube M8x25 DIN 933	2
77	Lager0012	Łożysko kołnierzowe 206	Flanschlager 206	3
78	12 254 619 6	Uszczelka łożyska	Lagerdichtung	3
79	Schr0067	Śruba sześciokątna M10x35 DIN 933	Sechskantschraube M10x35 DIN 933	12
80	Schei0741	Podkładka 10,5 DIN 125	Scheibe 10,5 DIN 125	12
81	12 258 208 7	Wał tylny spawany (z49/z10)	Welle, hinten, geschweißt (z49/z10)	1
82	12 254 618 8	Uszczelka łożyska	Lagerdichtung	1
83	Lager0016	Łożysko kołnierzowe 208	Flanschlager 208	1
84	Lager0040	Łożysko kołnierzowe 209	Flanschlager 209	2
85	12 256 251 6	Uszczelka łożyska	Lagerdichtung	2
86	Schr0075	Śruba sześciokątna M12x35 DIN 933	Sechskantschraube M12x35 DIN 933	8
87	12 257 146 1	Wał (łożysko stojące/stojące)	Welle (Stehlager/Stehlager)	1
88	12 257 147 8	Koło łańcuchowe z33	Kettenrad z33	1
89	Lager0075	Łożysko stojące SGE 209	Stehlager SGE 209	2
90	12 256 214 7	Koło łańcuchowe z22	Kettenrad z22	1
91	Schr0431	Śruba sześciokątna M8x25 DIN 933	Sechskantschraube M8x25 DIN 933	1
92	12 257 150 0	Rura dystansowa	Distanzrohr	1
93	12 256 218 8	Tarcza uszczelniająca	Dichtscheibe	1
94	12 256 219 6	Tarcza końcowa	Endscheibe	1
95	Schr0005	Śruba sześciokątna M10x25 DIN 933	Sechskantschraube M10x25 DIN 933	1
96	12 257 151 7	Pierścień dystansowy 8	Distanzring 8	1
97	Schr0470	Śruba sześciokątna M12x110 DIN 933	Sechskantschraube M12x110 DIN 933	4
98	Schei0112	Podkładka 13 DIN 125	Scheibe 13 DIN 125	4
99	12 257 152 5	Podkładka 13	Unterlage 13	8
100	3512 94 835 4	Łańcuch rolkowy 10 B-1 (81 ogniw)	Rollenkette 10 B-1 (81 Glieder)	1
101	3512 95 034 0	Łańcuch rolkowy 10 B-1 (85 ogniw)	Rollenkette 10 B-1 (85 Glieder)	1
102	3512 94 464 8	Łańcuch rolkowy 12 A-1 (63 ogniwa)	Rollenkette 12 A-1 (63 Glieder)	1
103	3512 95 014 8	Łańcuch rolkowy 16 B-1 (45 ogniw)	Rollenkette 16 B-1 (45 Glieder)	1
104	3512 94 467 2	Łańcuch rolkowy 12 B-2 (22 ogniwa)	Rollenkette 12 B-2 (22 Glieder)	1
105	Mut0047	Nakrętka sześciokątna M12 DIN 934-8	Sechskantmutter M12 DIN 934-8	8
106	12 259 337 0	Koło łańcuchowe z14 / z33	Kettenrad z14 / z33	1
107	Kette0091	Łańcuch rolkowy 16 B-1	Rollenkette 16 B-1	1
108	Glied0006	Ogniwo złączne 12 A-1	Steckglied 12 A-1	1
109	12 258 217 5	Tuleja	Büchse	1
110	12 257 109 2	Ramię wahliwe B37/B10 (kompletne) — mocowanie: łoż. stojące-stojące	Schwenkarm B37/B10 (komplett) — Aufnahme: Stehlager-Stehlager	1
111	12 258 200 5	Ramię wahliwe A37/A10 (kompletne) — mocowanie: łoż. stojące-kołnierzowe	Schwenkarm A37/A10 (komplett) — Aufnahme: Stehlager-Flanschlager	1
112	12 258 240 7	Ramię wahliwe A18/A5 z wolnobiegiem (kompletne) — mocowanie: łoż. stojące-kołnierzowe	Schwenkarm A18/A5 mit Freilauf (komplett) — Aufnahme: Stehlager-Flanschlager	1
113	Rad0642	Koło napinające łańcucha 16 B-1	Kettenspannrad 16 B-1	1
114	Schr0856	Śruba sześciokątna M20x80 DIN 933-V2A	Sechskantschraube M20x80 DIN 933-V2A	1
115	Mut0280	Nakrętka sześciokątna M20 DIN 934 V2A	Sechskantmutter M20 DIN 934 V2A	1
116	12 259 340 1	Tuleja napinacza	Spannerbüchse	1
117	Schei0199	Podkładka 21 DIN 125	Scheibe 21 DIN 125	4
118	12 259 333 8	Osłona łańcucha D 057 (bez rysunku)	Kettenschutz D 057 (ohne Abbildung)	1
119	12 259 433 0	Osłona łańcucha D 056 (bez rysunku)	Kettenschutz D 056 (ohne Abbildung)	1
120	12 258 227 1	Tarcza końcowa 2 (wał koła ciernego z wolnobiegiem)	Endscheibe 2 (Reibradwelle mit Freilauf)	1
121	12 258 226 3	Piasta koła ciernego 2	Reibradnabe 2	1
122	12 257 505 5	Łożysko ślizgowe	Gleitlager	1
123	12 257 511 0	Dźwignia zapadki	Klinkenhebel	1
124	Fed0011	Sprężyna naciągowa 2x22x25	Zugfeder 2x22x25	1
125	Lager0246	Łożysko ślizgowe śr. 16	Gleitlager Durchmesser 16	1
126	Schei0736	Podkładka oporowa, śr. 16	Anlaufscheibe, Durchmesser 16	2
127	Ring0062	Pierścień osadczy 16 DIN 471	Sicherungsring 16 DIN 471	1
128	Lager0247	Tuleja łożyska ślizgowego śr. 60	Gleitlagerbuchse Durchmesser 60	1
129	12 256 288 7	Tarcza uszczelniająca	Dichtscheibe	2
