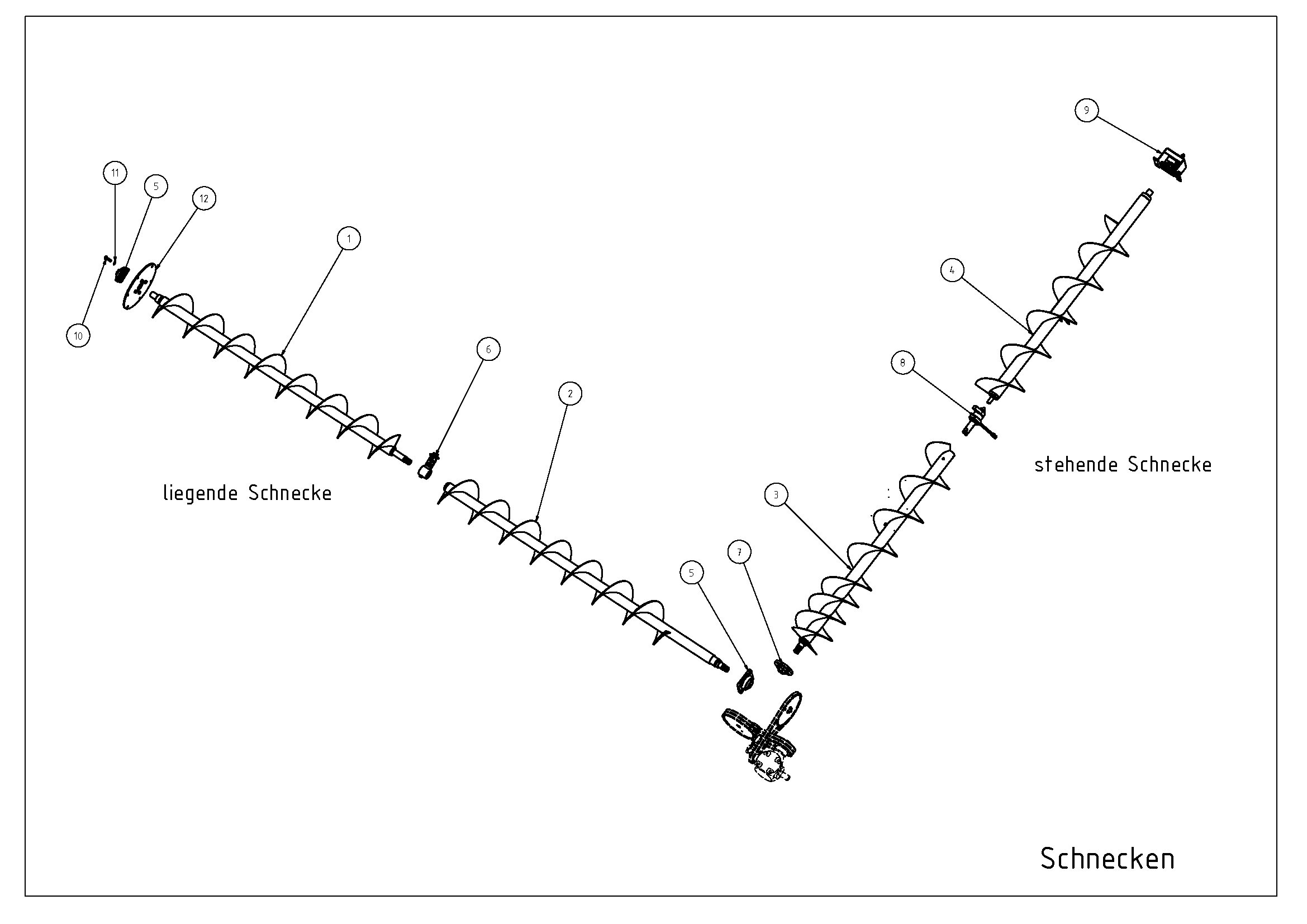

Rysunek złożeniowy
Ślimaki
Schnecken
Ślimaki i przeładunekGTU
Kliknij numer na rysunku, aby dodać część do zapytania. Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.
| Poz | Nr | Nazwa (PL) | Oryg. (DE) | Ilość | |
|---|---|---|---|---|---|
| 1 | 12 265 402 1-1 | Ślimak poziomy tylny | liegende Schnecke hinten | 1 | |
| 2 | 12 265 007 5 | Ślimak poziomy przedni | liegende Schnecke vorn | 1 | |
| 3 | 12 265 000 1 – 39 | Ślimak pionowy dolny | stehende Schnecke unten | 1 | |
| 4 | 12 265 000 1 – 40 | Ślimak pionowy górny | stehende Schnecke oben | 1 | |
| 5 | Lager 0287 | Łożysko kołnierzowe | Flanschlager | 2 | |
| 6 | 12 264 963 0 | Łożysko środkowe ślimaka poziomego | Mittellager liegende Schnecke | 1 | |
| 7 | 12 265 051 6 | Łożysko kołnierzowe dolne | Flanschlager unten | 1 | |
| 8 | 12 265 049 3 | Łożysko środkowe ślimaka pionowego | Mittellager stehende Schnecke | 1 | |
| 9 | 12 265 052 4 | Łożysko górne | Lager oben | 1 | |
| 10 | Schr0096 | Śruba sześciokątna M16x55 | Sechskantschraube M16x55 | 12 | |
| 11 | Schei0176 | Podkładka 17 DIN 125 | Scheibe 17 DIN 125 | 12 | |
| 12 | 12 267 051 1-0 | Kołnierz mocujący | Aufnahmeflansch | 1 |
