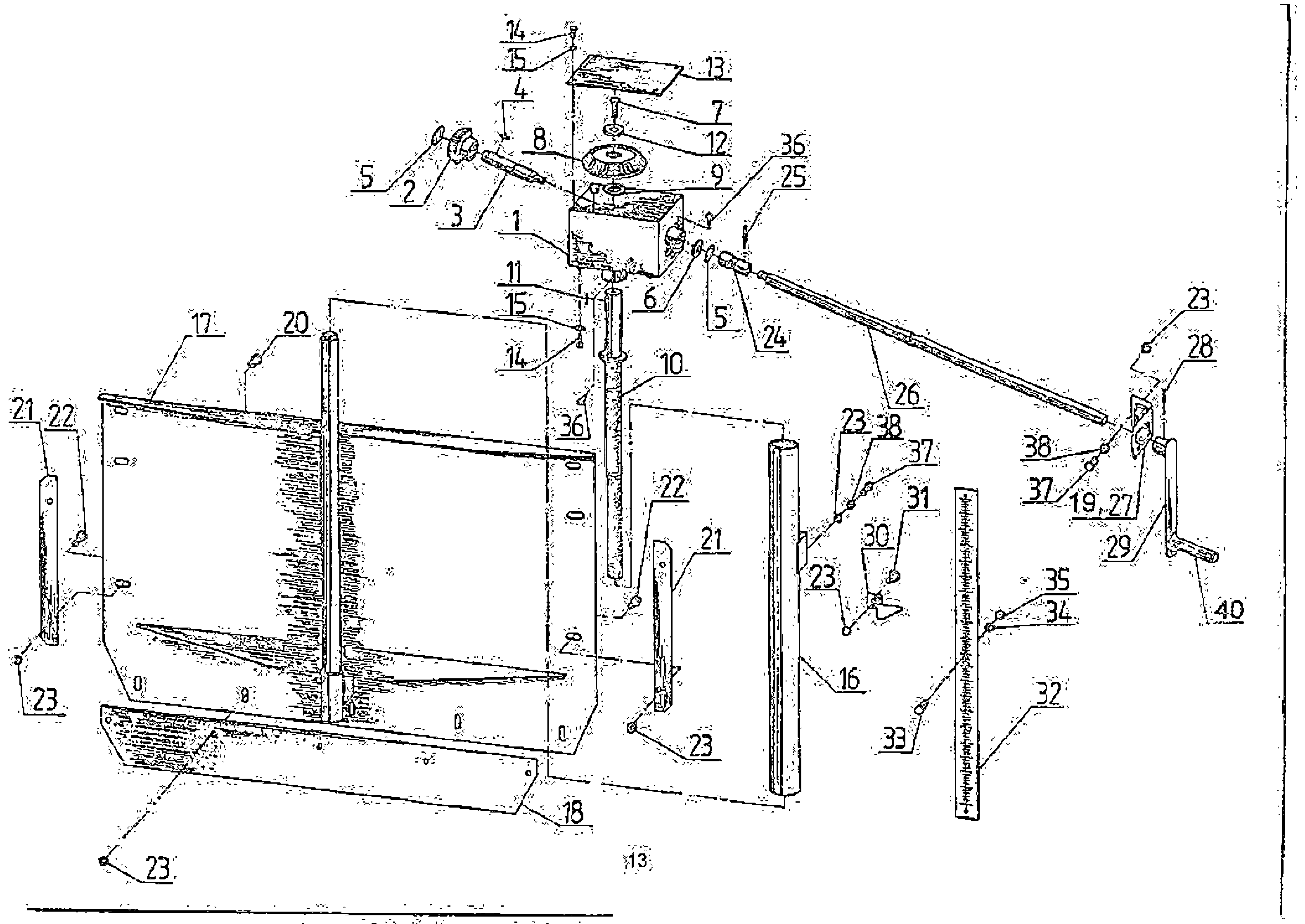

Rysunek złożeniowy
Suwak dozujący z przekładnią (Schieber)
Suwak dozującyD 054D 055D 056D 057
Przeciągnij, aby przesunąć · szczypnij lub +/− aby przybliżyć · dotknij numeru, aby dodać
Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.
| Poz | Nr | Nazwa (PL) | Oryg. (DE) | Ilość | |
|---|---|---|---|---|---|
| 1 | 12 257 818 7 | Obudowa przekładni | Getriebegehäuse | 1 | |
| 2 | 12 252 238 1 | Koło stożkowe z=14 | Kegelrad z 14 | 1 | |
| 3 | 12 252 128 4 | Wał zębnika | Ritzelwelle | 1 | |
| 4 | Fed0007 | Wpust 6x6x25 | Paßfeder 6x6x25 | 1 | |
| 5 | Ring0091 | Pierścień osadczy 20 DIN 471 | Sicherungsring 20 DIN 471 | 2 | |
| 6 | Schei0199 | Podkładka 21 DIN 125 | Scheibe 21 DIN 125 | 1 | |
| 7 | Schr0005 | Śruba sześciokątna M10x25 DIN 933-8.8 | Sechskantschraube M10x25 DIN 933-8.8 | 1 | |
| 8 | 12 252 239 8 | Koło stożkowe z=25 | Kegelrad z 25 | 1 | |
| 9 | Schei0024 | Podkładka pasowana 25x2 DIN 988 | Paßscheibe 25x2 DIN 988 | 1 | |
| 10 | 12 256 051 4 | Wrzeciono z ogranicznikiem | Spindel mit Anschlag | 1 | |
| 11 | Fed0005 | Wpust 8x7x25 | Paßfeder 8x7x25 | 1 | |
| 12 | 12 957 010 8 | Pokrywa | Deckel | 1 | |
| 13 | 12 257 722 5 | Pokrywa obudowy | Gehäusedeckel | 1 | |
| 14 | Schr0266 | Śruba sześciokątna M6x16 DIN 933-8.8 | Sechskantschraube M6x16 DIN 933-8.8 | 8 | |
| 15 | Schei0773 | Podkładka 6,4 DIN 125 ocynk. | Scheibe 6,4 DIN 125 gal Znc | 8 | |
| 16 | 12 259 290 7 | Rura zewnętrzna D 057 | Außenrohr D 057 | 1 | |
| 17 | 12 257 415 0 | Suwak dozujący | Dosierschieber | 1 | |
| 18 | 12 259 219 3 | Wzmocnienie suwaka (podłoga zgarniająca) | Schieberverstärkung (Kratzboden) | 1 | |
| 19 | Lager0238 | Łożysko ślizgowe 20 x 23 | Gleitlager 20 x 23 | 1 | |
| 20 | Schr0381 | Śruba zamkowa M8x30 DIN 603 ocynk. | Flachrundschraube M8x30 DIN 603 gal | 5 | |
| 21 | 12 257 719 4 | Listwa prowadząca | Führungsleiste | 2 | |
| 22 | Schr0308 | Śruba zamkowa M8x25 DIN 603 ocynk. | Flachrundschraube M8x25 DIN 603 gal | 4 | |
| 23 | Mut0017 | Nakrętka sześciokątna M8 DIN 934 | Sechskantmutter M8 DIN 934 | 13 | |
| 24 | 12 252 246 1 | Przegub | Gelenk | 1 | |
| 25 | Stift0001 | Kołek walcowy karbowany 5x28 DIN 1473 | Zylinderkerbstift 5x28 DIN 1473 | 1 | |
| 26 | 12 257 809 0 | Wał koła ręcznego (podać długość) | Handradwelle (Länge angeben) | 1 | |
| 27 | 12 254 074 4 | Kątownik łożyskowy | Lagerwinkel | 1 | |
| 28 | Stift0138 | Kołek walcowy karbowany 6x36 DIN 1473 | Zylinderkerbstift 6x36 DIN 1473 | 1 | |
| 29 | 12 255 885 8 | Korba ręczna | Handkurbel | 1 | |
| 30 | 12 257 720 0 | Wskaźnik | Zeiger | 1 | |
| 31 | Schr0382 | Śruba zamkowa M8x20 DIN 603 ocynk. | Flachrundschraube M8x20 DIN 603 gal | 1 | |
| 32 | 12 256 070 7 | Skala | Skala | 1 | |
| 33 | Schr0704 | Śruba sześciokątna M5x20 DIN 933 V2A | Sechskantschraube M5x20 DIN 933 V2A | 3 | |
| 34 | Schei0046 | Podkładka 5,3 DIN 125 | Scheibe 5,3 DIN 125 | 3 | |
| 35 | Mut0250 | Nakrętka sześciokątna M5 DIN 934 V2A | Sechskantmutter M5 DIN 934 V2A | 3 | |
| 36 | Kopf0001 | Smarowniczka stożkowa A6 | Kegelschmierkopf A6 | 2 | |
| 37 | Schr0065 | Śruba sześciokątna M8x18 DIN 933-8.8 | Sechskantschraube M8x18 DIN 933-8.8 | 3 | |
| 38 | Schei0008 | Podkładka 8,4 DIN 125 | Scheibe 8,4 DIN 125 | 3 | |
| 39 | 12 254 050 2 | Mocowanie przekładni | Getriebeaufnahme | 1 | |
| 40 | Griff0012 | Obrotowy uchwyt walcowy | Drehbarer Zylindergriff | 1 | |
| 41 | 12 257 817 0 | Przekładnia kątowa, kompletna (bez suwaka) | Winkelgetriebe, komplett (ohne Schieber) | 1 |
