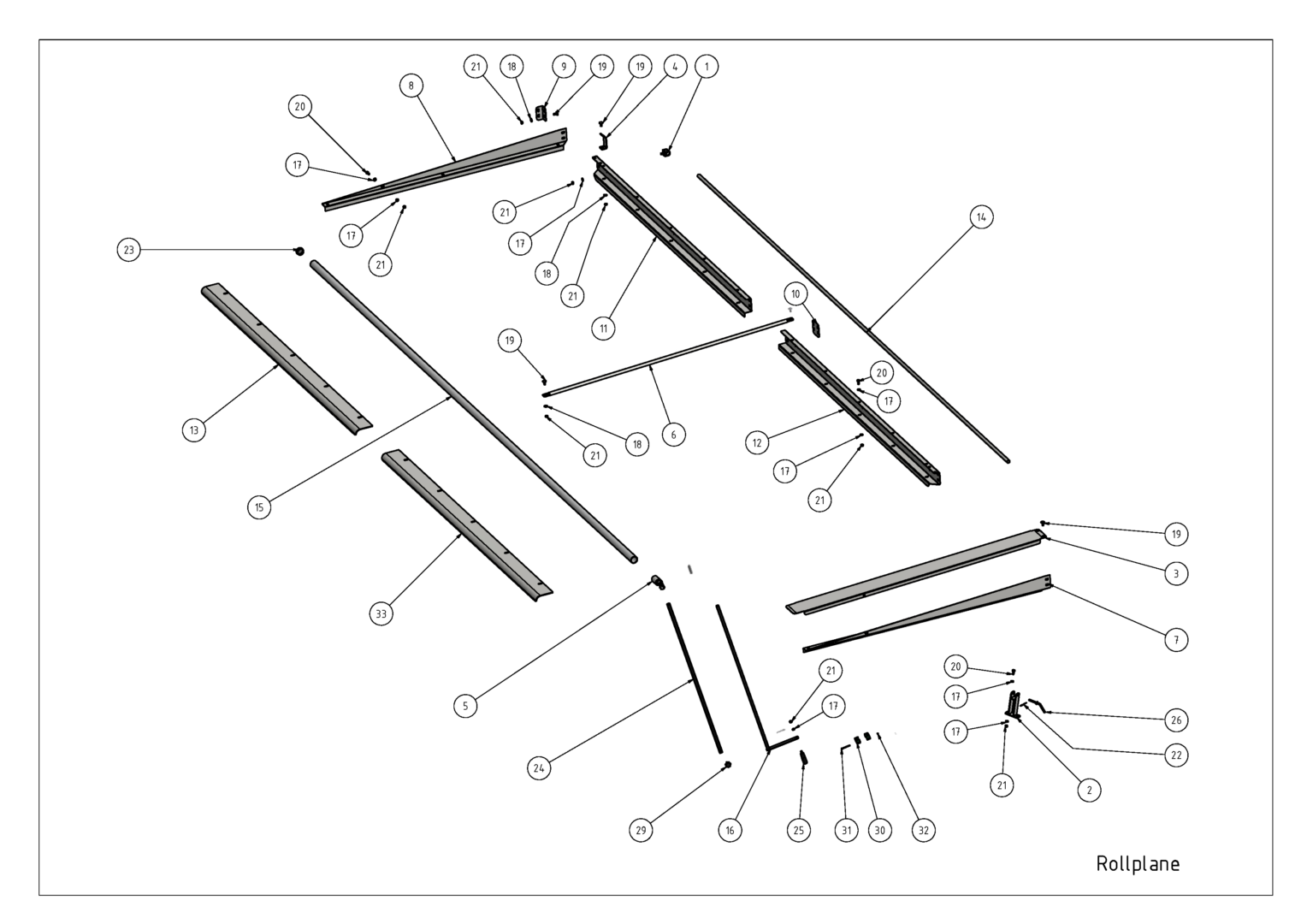

Rysunek złożeniowy

Plandeka rolowana GDK 5.000

Name: RUTHENIA ALBA Sp. z o.o.
Telephone: +48571513741

Rollplane 5000

Kliknij numer na rysunku, aby dodać część do zapytania. Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.

Poz	Nr	Nazwa (PL)	Oryg. (DE)	Ilość
1	12 258 154 3	Nakładka	Lasche	5
2	12 259 176 2	Uchwyt drążka	Stangenhalter	2
3	12 260 209 2	Blacha końcowa plandeki rolowanej	Rollplane Endblech	2
4	12 260 211 5 – 4	Ogranicznik plandeki rolowanej	Rollplane Anschlag	4
5	12 260 213 1 – 3	Przegub krzyżowy z tuleją	Kreuzgelenk mit Buchse	1
6	12 260 221 1	Pałąk 78	Spriegel 78	8
7	12 260 222 8 – L	Blacha czołowa 78 L	Frontblech 78 L	1
8	12 260 222 8 – R	Blacha czołowa 78 R	Frontblech 78 R	1
9	12 260 223 6 – 1	Nakładka plandeki rolowanej, gięta	Rollplane Lasche gekantet	2
10	12 260 223 6 – 2	Nakładka plandeki rolowanej	Rollplane Lasche	1
11	12 259 126 4	Plandeka rolowana, bok 5000	Rollplane Seit 5000	1
13	12 260 252 5	Zacisk plandeki rolowanej 79	Rollplane 79 Klemme	1
14	12 259 127 2 – 1	Rura 1 plandeki rolowanej 5000	Rohr 1 Rollplane 5000	1
15	12 259 127 2 – 2	Rura 2 plandeki rolowanej 5000	Rohr 2 Rollplane 5000	1
16	12 259 174 6	Korba, część dolna	Kurbel Unterteil	1
17	Schei0112	Podkładka	Unterlegscheibe	44
18	Schei0775	Podkładka	Unterlegscheibe	32
19	Schr0622	Śruba zamkowa z podsadzeniem kwadratowym	Flachrundschraube mit Vierkantansatz	36
20	Schr0383	Śruba sześciokątna	Sechskantschraube	22
21	Mut0047	Nakrętka sześciokątna	Sechskantmutter	59
22	Stecker0043	Zawleczka sprężysta	Federstecker	2
23	Stopf0004	Korek zaślepiający	Verschlussstopfen	1
24	12 259 173 8	Korba, część górna	Kurbel Oberteil	1
25	Griff0012	Uchwyt obrotowy	Drehgriff	1
26	12 259 176 2 – 4	Przetyczka	Abstecker	2
27	Schr0184	Śruba sześciokątna	Sechskantschraube	1
28	Mut0108	Nakrętka sześciokątna	Sechskantmutter	1
29	Griff0003	Śruba z pokrętłem gwiazdowym	Sterngriffschraube	1
30	Schelle0048	Obejma 40	Schelle 40	2
31	Schr0897	Śruba sześciokątna	Sechskantschraube	4
32	Mut0301	Nakrętka sześciokątna	Sechskantmutter	4
34	12 259 128 0	Plandeka rolowana 5000	Rollplane 5000	1
