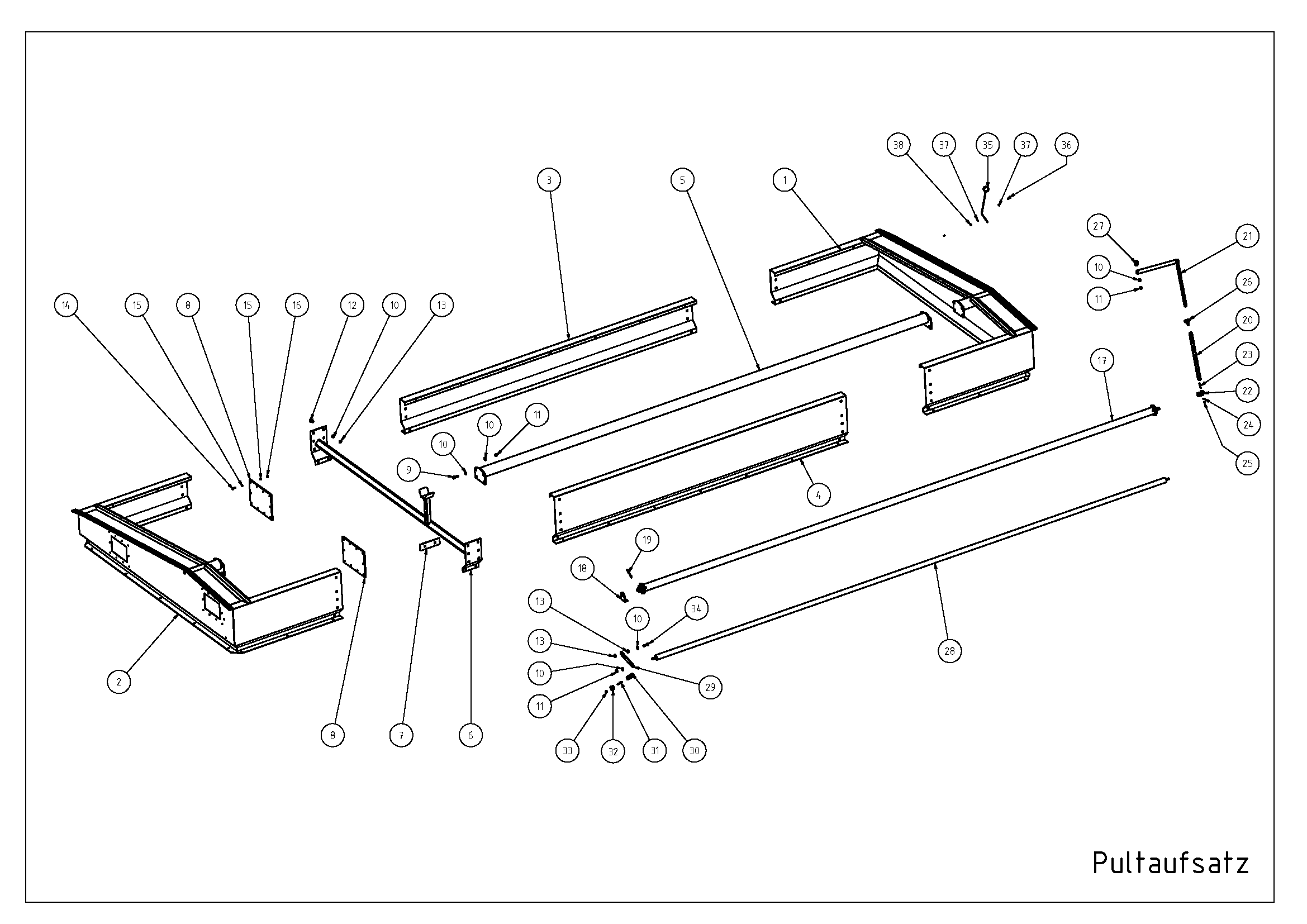

Rysunek złożeniowy

Nadstawka skośna (Pult)

Name: RUTHENIA ALBA Sp. z o.o.
Telephone: +48571513741

Pultaufsatz

WyposażenieGTU

Kliknij numer na rysunku, aby dodać część do zapytania. Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.

Poz	Nr	Nazwa (PL)	Oryg. (DE)	Ilość
1	12 267 292 3-02-0000	Nadstawka skośna (Pult) tylna	Pultaufsatz hinten	1
2	12 267 292 3-01-0000	Nadstawka skośna (Pult) przednia	Pultaufsatz vorn	1
3	12 267 033 5	Ściana boczna	Seitenwand	1
4	12 267 292 3-00-0001	Ściana boczna	Seitenwand	1
5	12 267 015 0	Rura środkowa	Mittelrohr	1
6	12 267 292 3-03-0000	Podciąg	Unterzug	2
7	12 267 292 3-00-0002	Element wyrównawczy	Ausgleich	2
8	12 267 078 6	Szyba pleksi	Plexi-scheibe	2
9	Schr0051	Śruba sześciokątna	Sechskantschraube	8
10	Schei0112	Podkładka	Unterlegscheibe	60
11	Mut0180	Nakrętka samohamowna	Stoppmutter	11
12	Schr0181	Śruba zamkowa	Flachrundschraube	36
13	Mut0047	Nakrętka sześciokątna	Sechskantmutter	40
14	Schr0635	Śruba sześciokątna	Sechskantschraube	20
15	Schei0117	Podkładki	Unterlegscheiben	40
16	Mut0017	Nakrętka sześciokątna	Sechskantmutter	20
17	12 267 016 7	Rura plandeki	Planenrohr	1
18	12 267 037 6	Kątownik mocujący	Haltewinkel	2
19	Splint0057	Zawleczka	Splint	2
20	12 267 196 3-2	Korba, część górna	Kurbel Oberteil	1
21	12 267 196 3-1	Korba, część dolna	Kurbel Unterteil	1
22	Sonstig0272	Przegub krzyżowy	Kreuzgelenk	1
23	Schr0184	Śruba sześciokątna	Sechskantschraube	2
24	Ring0647	Podkładka sprężysta	Federring	2
25	Mut0108	Nakrętka sześciokątna	Sechskantmutter	2
26	Griff 0003	Śruba z pokrętłem gwiazdowym	Sterngriffschraube	1
27	Griff 0012	Uchwyt cylindryczny	Zylindergriff	1
28	12 267 198 8	Rura plandeki kpl.	Planenrohr kpl.	1
29	12 267 199 6	Nakładka mocująca	Haltelasche	2
30	Fed0049	Sprężyna naciągowa	Zugfeder	2
31	Schr0821?	Śruba oczkowa	Ösenschraube	2
32	12 267 200 7	Kątownik mocujący	Befestigungswinkel	2
33	Mut0002	Nakrętka samohamowna	Stoppmutter	4
34	Schr0051	Śruba sześciokątna	Sechskantschraube	4
35	12 267 202 3	Uchwyt korby	Kurbelhalter	2
36	Schr0035	Śruba sześciokątna	Sechskantschraube	4
37	Schei0117	Podkładka	Unterlegscheibe	8
38	Mut0002	Nakrętka samohamowna	Stoppmutter	4
