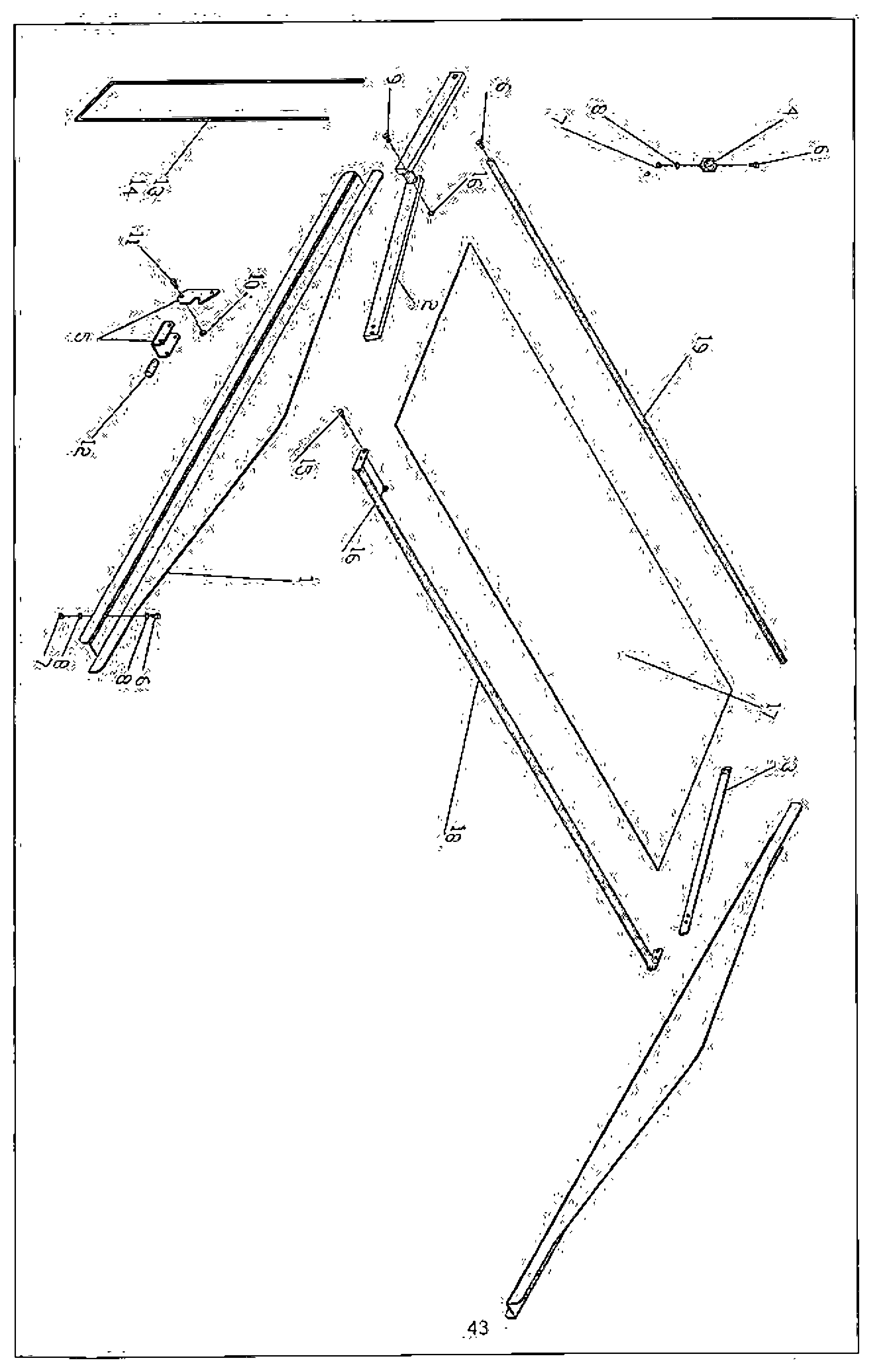

Rysunek złożeniowy

Plandeka (opończa z ramionami odchylnymi)

Name: RUTHENIA ALBA Sp. z o.o.
Telephone: +48571513741

Plane (Abdeckplane mit Klapparmen)

PlandekaD 054D 055D 056D 057

Przeciągnij, aby przesunąć · szczypnij lub +/− aby przybliżyć · dotknij numeru, aby dodać

Kliknij numer na rysunku, aby dodać część do zapytania. Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.

Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.

Poz	Nr	Nazwa (PL)	Oryg. (DE)	Ilość
1	12 259 368 4	Ściana czołowa 57	Stirnwand 57	2
2a	12 259 366 8	Ramię odchylne 57 (1 para)	Klapparm 57 (1x Paar)	1
2b	12 259 446 8	Ramię odchylne 56 (1 para)	Klapparm 56 (1x Paar)	1
2c	12 259 496 6	Ramię odchylne 55 (1 para)	Klapparm 55 (1x Paar)	1
2d	12 259 546 0	Ramię odchylne 54 (1 para)	Klapparm 54 (1x Paar)	1
3	12 257 069 4	Ramię 2	Arm 2	2
4	12 258 154 3	Nakładka (łącznik)	Lasche	4
5	12 258 155 1	Zapadka plandeki	Planenklinke	1
6	Schr0383	Śruba sześciokątna M12x30 DIN 933	Sechskantschraube M12x30 DIN 933	14
7	Mut0047	Nakrętka sześciokątna M12 DIN 934	Sechskantmutter M12 DIN 934	10
8	Schei0112	Podkładka 13 DIN 125	Scheibe 13 DIN 125	20
9	Schr0005	Śruba sześciokątna M10x25 DIN 933	Sechskantschraube M10x25 DIN 933	4
10	Mut0123	Nakrętka sześciokątna M10 DIN 985	Sechskantmutter M10 DIN 985	6
11	Schr0270	Śruba sześciokątna M8x70 DIN 933	Sechskantschraube M8x70 DIN 933	2
12	Fed0026	Sprężyna	Feder	1
13	Seil0022	Linka — 6 m	Seil — 6 m	1
14	Klemme0004	Zacisk linki	Seilklemme	4
15	Schr0035	Śruba sześciokątna M8x20 DIN 933	Sechskantschraube M8x20 DIN 933	8
16	Mut0031	Nakrętka sześciokątna M8 DIN 934	Sechskantmutter M8 DIN 934	8
17a	12 259 370 7	Plandeka D 057	Plane D 057	2
17b	12 259 449 2	Plandeka D 056	Plane D 056	2
17c	12 259 499 0	Plandeka D 055	Plane D 055	2
17d	12 259 549 3	Plandeka D 054	Plane D 054	2
19a	12 259 367 6	Rura 2 D 057	Rohr 2 D 057	2
19b	12 259 448 4	Rura 2 D 056	Rohr 2 D 056	2
19c	12 259 498 2	Rura 2 D 055	Rohr 2 D 055	2
19d	12 259 548 5	Rura 2 D 054	Rohr 2 D 054	2
20	Schr0807	Śruba sześciokątna M12x120 DIN 933	Sechskantschraube M12x120 DIN 933	2
21	Mut0180	Nakrętka sześciokątna M12 DIN 985	Sechskantmutter M12 DIN 985	2
22	12 260 245 3	Ogranicznik plandeki	Planenanschlag	2
23	Sonstig0389	Hak typu S	S-Haken	4
