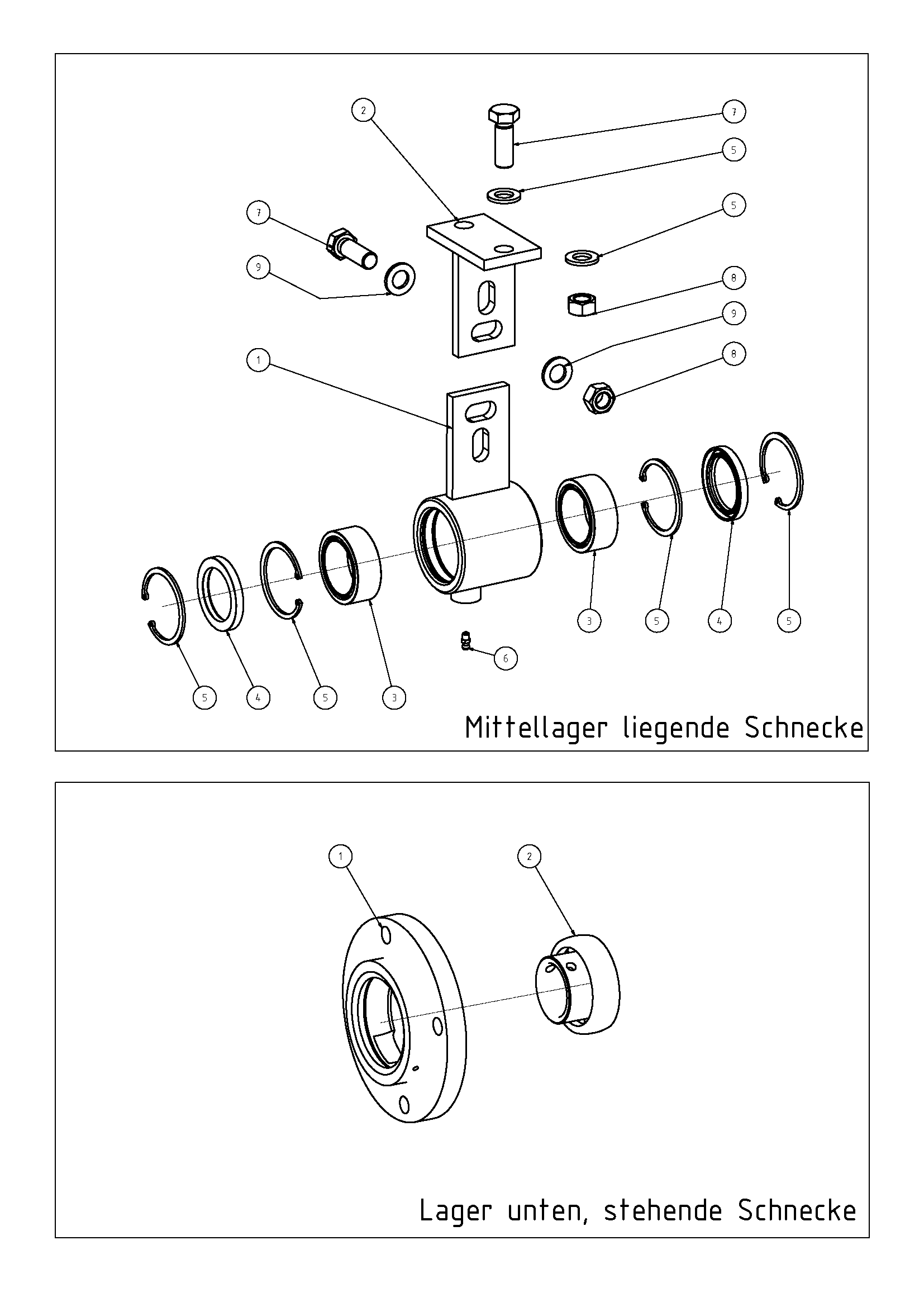

Rysunek złożeniowy
Łożysko środkowe ślimaka poziomego + łożysko dolne
Mittellager liegende Schnecke +Lager unten
Ślimaki i przeładunekGTU
Przeciągnij, aby przesunąć · szczypnij lub +/− aby przybliżyć · dotknij numeru, aby dodać
Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.
| Poz | Nr | Nazwa (PL) | Oryg. (DE) | Ilość | |
|---|---|---|---|---|---|
| 1 | 12 264 831 2 | Obudowa łożyska | Lagergehäuse | 1 | |
| 2 | 12 264 262 0 | Uchwyt | Halter | 1 | |
| 3 | Lager0281 | Łożysko igiełkowe | Nadellager | 2 | |
| 4 | Ring0436 | Pierścień uszczelniający wału (simmering) | Wellendichtring | 2 | |
| 5 | Ring0530 | Pierścień zabezpieczający | Sicherungsring | 4 | |
| 6 | Achse0095_18 | Smarowniczka stożkowa (Form A) | Kegelschmiernippel Form A | 1 | |
| 7 | Schr0131 | Śruba sześciokątna | Sechskantschraube | 4 | |
| 8 | Mut0253 | Nakrętka sześciokątna | Sechskantmutter | 4 | |
| 9 | Schei0176 | Podkładka | Unterlegscheibe | 8 | |
| 1 | 12 265 026 8c | Obudowa łożyska dolna | Gehäuse Lager unten | 1 | |
| 2 | Lager0274 | Jednostka łożyskowa | Lagereinheit | 1 |
