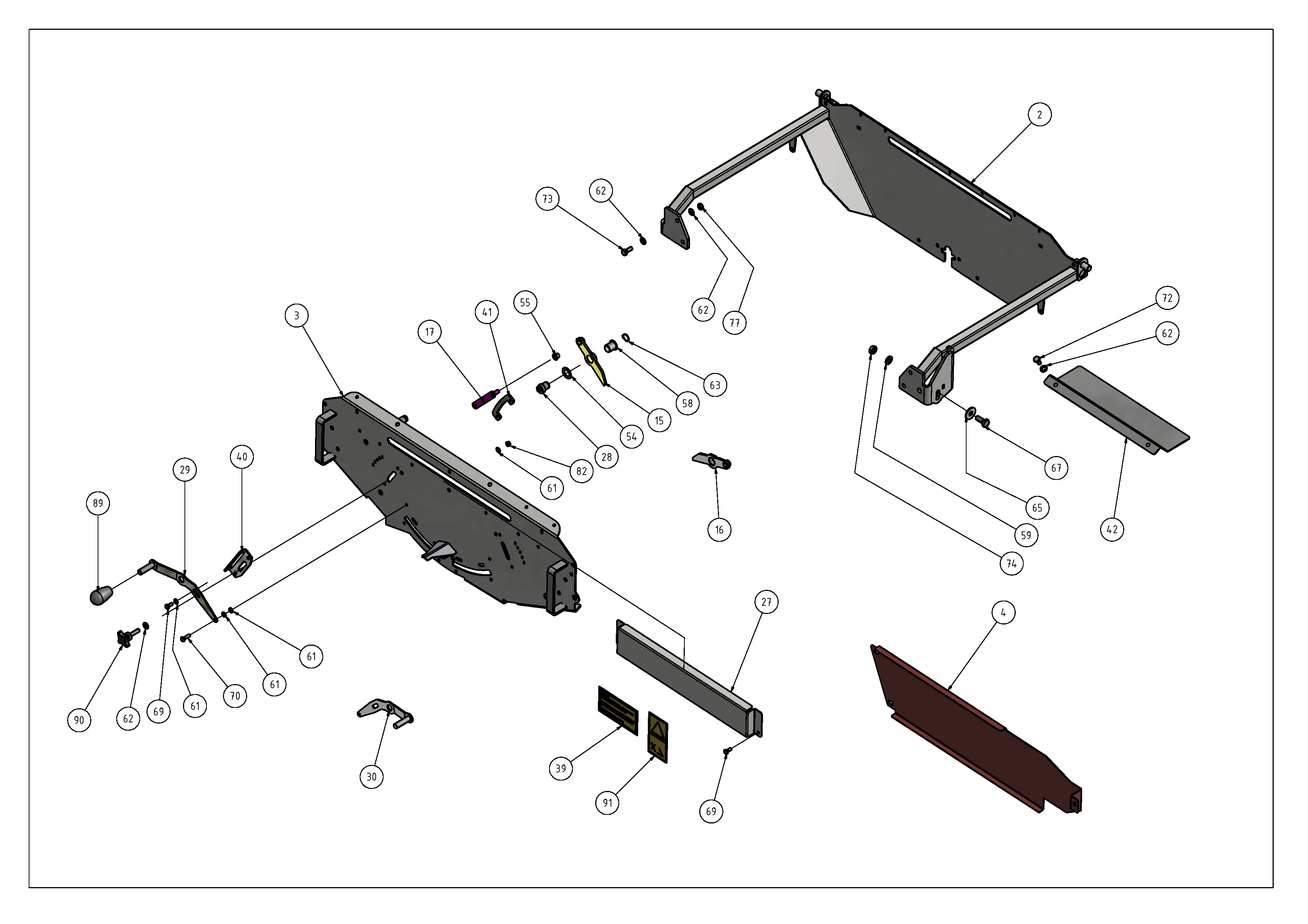

Rysunek złożeniowy

Zespół blach kierujących — sekcja 1

Name: RUTHENIA ALBA Sp. z o.o.
Telephone: +48571513741

Leiteinrichtung Teilbreite 1

Zespół rozsiewającyGDK 10.000 GDK 5.000 GDK 6.000 GDK 7.000 GDK 8.000 GDK 9.000

Przeciągnij, aby przesunąć · szczypnij lub +/− aby przybliżyć · dotknij numeru, aby dodać

Kliknij numer na rysunku, aby dodać część do zapytania. Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.

Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.

Poz	Nr	Nazwa (PL)	Oryg. (DE)	Ilość
2	12 258 810 7	Gniazdo blachy kierującej sekcji	Leitblechaufnahme Teilbreite	1
3	12 258 825 2	Blacha osłonowa sekcji	Deckblech Teilbreite	1
4	12 258 828 5	Osłona wewnętrzna	Abdeckung innen	1
15	12 258 856 6 – L	Dźwignia krzywkowa lewa	Kurvenhebel links	1
16	12 258 856 6 – R	Dźwignia krzywkowa prawa	Kurvenhebel rechts	1
17	12 258 857 4	Łącznik sekcji	Koppel Teilbreite	2
27	12 258 867 0	Osłona zespołu blach kierujących	Abdeckung Leiteinrichtung	1
28	12 258 868 7	Tuleja dźwigni granicznej	Buchse Grenzhebel	2
29	12 258 869 5 – L	Dźwignia rozsiewu granicznego lewa	Grenzhebel links	1
30	12 258 869 5 – R	Dźwignia rozsiewu granicznego prawa	Grenzhebel rechts	1
39	12 258 878 3	Naklejka sekcji	Aufkleber Teilbreite	1
40	12 258 880 6	Blacha zapadki dźwigni granicznej	Rastblech Grenzhebel	2
41	12 258 881 4	Blacha oporowa zapadki	Gegenblech Rastblech	2
42	12 258 882 4	Osłona górna	Schutz oben	1
54	Lager0249	Podkładka oporowa	Anlaufscheibe	2
55	Lager0250	Tuleja	Buchse	4
58	Lager0244	Tuleja	Buchse	6
59	Schei0468	Podkładka	Unterlegscheibe	3
61	Schei0773	Podkładka	Unterlegscheibe	28
62	Schei0117	Podkładka	Unterlegscheibe	16
63	Ring0029	Pierścień osadczy (Seger) na wał	Sicherungsringe für Wellen	2
65	Schei0470	Podkładka	Unterlegscheibe	2
69	Schr0042	Śruba sześciokątna	Sechskantschraube	11
70	Schr0315	Śruba sześciokątna	Sechskantschraube	8
72	Schr0636	Śruba sześciokątna	Sechskantschraube	5
73	Schr0035	Śruba sześciokątna	Sechskantschraube	6
74	Mut0181	Nakrętka sześciokątna	Sechskantmutter	2
77	Mut0017	Nakrętka sześciokątna	Sechskantmutter	6
82	Mut0301	Nakrętka sześciokątna	Sechskantmutter	6
89	Sonstig0288	Gałka przełącznika	Schaltknopf	4
90	Schr0839	Śruba z pokrętłem krzyżowym	Kreuzgriffschraube	4
91	Sonstig0236	Naklejka „Zaciski”	Aufkleber Klemmen	1
