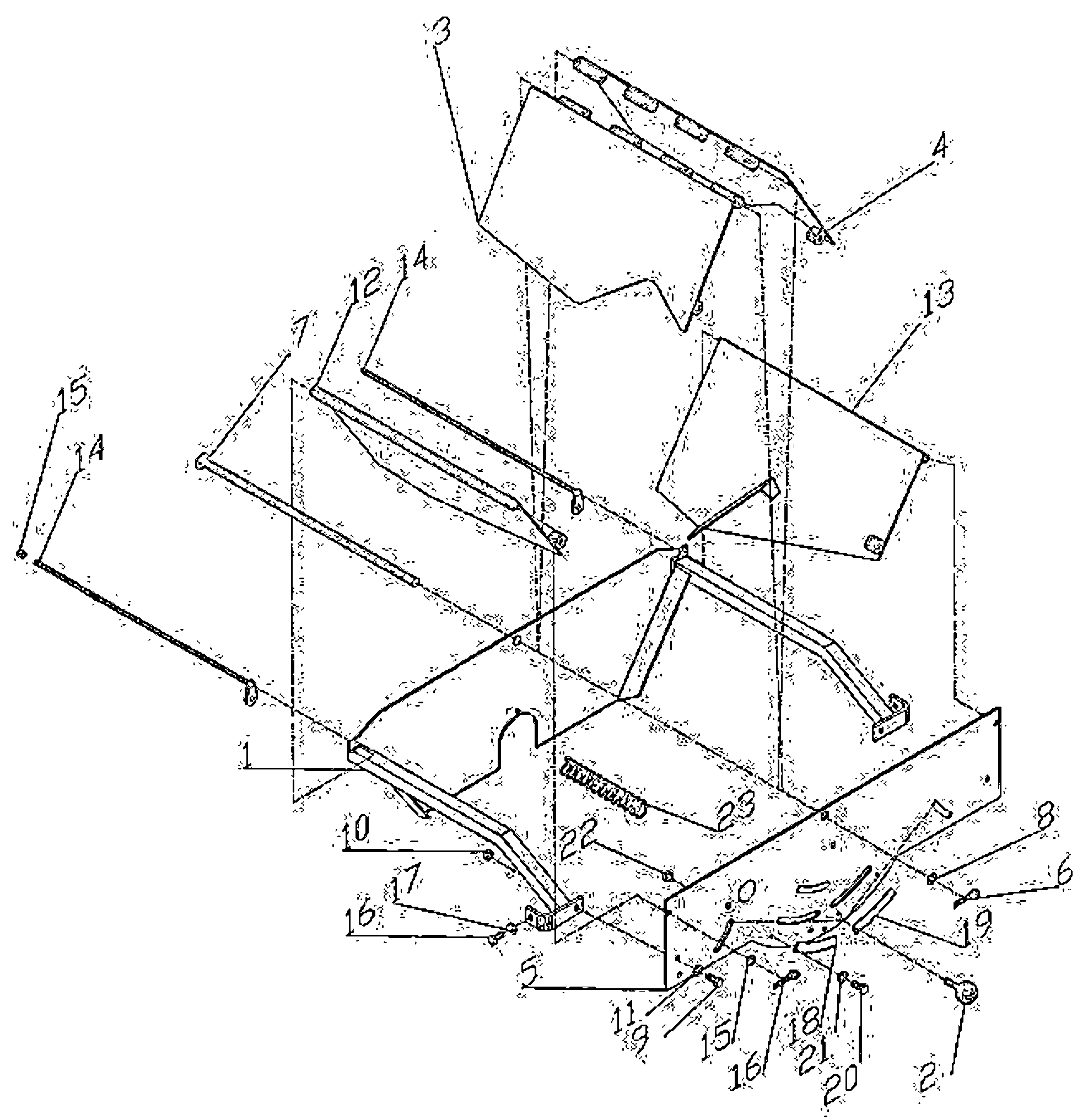

Rysunek złożeniowy
Zespół blach kierujących (Leiteinrichtung)
Zespół blach kierującychD 054D 055D 056D 057
Przeciągnij, aby przesunąć · szczypnij lub +/− aby przybliżyć · dotknij numeru, aby dodać
Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.
| Poz | Nr | Nazwa (PL) | Oryg. (DE) | Ilość | |
|---|---|---|---|---|---|
| 1 | 12 258 086 4 | Mocowanie blachy kierującej V2A | Leitblechaufnahme V2A | 1 | |
| 2 | Griff0001 | Uchwyt gwiazdowy M10 | Sterngriff M10 | 4 | |
| 3 | 12 258 088 0 | Blacha kierująca, lewa, V2A | Leitblech, links, V2A | 1 | |
| 4 | 12 258 090 3 | Blacha kierująca, prawa, V2A | Leitblech, rechts, V2A | 1 | |
| 5 | 12 258 072 7 | Blacha przykrywająca | Deckblech | 1 | |
| 6 | Splint0007 | Zawleczka 4x25 DIN 94 V2A | Splint 4x25 DIN 94 V2A | 1 | |
| 7 | 12 257 939 7 | Oś blachy kierującej, kompletna | Leitblechachse, komplett | 1 | |
| 8 | Schei0176 | Podkładka 17 DIN 125 V2A | Scheibe 17 DIN 125 V2A | 1 | |
| 9 | Schr0635 | Śruba sześciokątna M8x25 DIN 933 V2A | Sechskantschraube M8x25 DIN 933 V2A | 3 | |
| 10 | Mut0017 | Nakrętka sześciokątna M8 DIN 934 V2A | Sechskantmutter M8 DIN 934 V2A | 3 | |
| 11 | Schei0605 | Podkładka 8,4 DIN 125 V2A | Scheibe 8,4 DIN 125 V2A | 2 | |
| 12 | 12 258 091 1 | Klapa, lewa, V2A | Klappe, links, V2A | 1 | |
| 13 | 12 258 094 4 | Klapa, prawa, V2A | Klappe, rechts, V2A | 1 | |
| 14 | 12 258 115 8 | Oś klapy 1 | Klappenachse 1 | 1 | |
| 15 | Lager0248 | Łożysko ślizgowe 1012-10 | Gleitlager 1012-10 | 4 | |
| 16 | Schr0004 | Śruba sześciokątna M10x20 V2A | Sechskantschraube M10x20 V2A | 2 | |
| 17 | Schei0470 | Podkładka 10,5 DIN 125 | Scheibe 10,5 DIN 125 | 2 | |
| 18 | 12 254 283 4 | Skala blachy kierującej, lewa | Leitblechskala, links | 1 | |
| 19 | 12 254 284 2 | Skala blachy kierującej, prawa | Leitblechskala, rechts | 1 | |
| 20 | Schr0704 | Śruba sześciokątna M5x20 DIN 933 V2A | Sechskantschraube M5x20 DIN 933 V2A | 4 | |
| 21 | Schei0046 | Podkładka 5,4 DIN 125 V2A | Scheibe 5,4 DIN 125 V2A | 4 | |
| 22 | Mut0250 | Nakrętka sześciokątna M5 DIN 934 V2A | Sechskantmutter M5 DIN 934 V2A | 4 | |
| 23 | Fed0165 | Sprężyna naciągowa 3,2 x 32,8 x 179 | Zugfeder 3,2 x 32,8 x 179 | 1 | |
| kpl | 12 258 085 6 | Zespół blach kierujących (bez skal) — komplet | Leiteinrichtung (ohne Skalen) — komplett | 1 |
