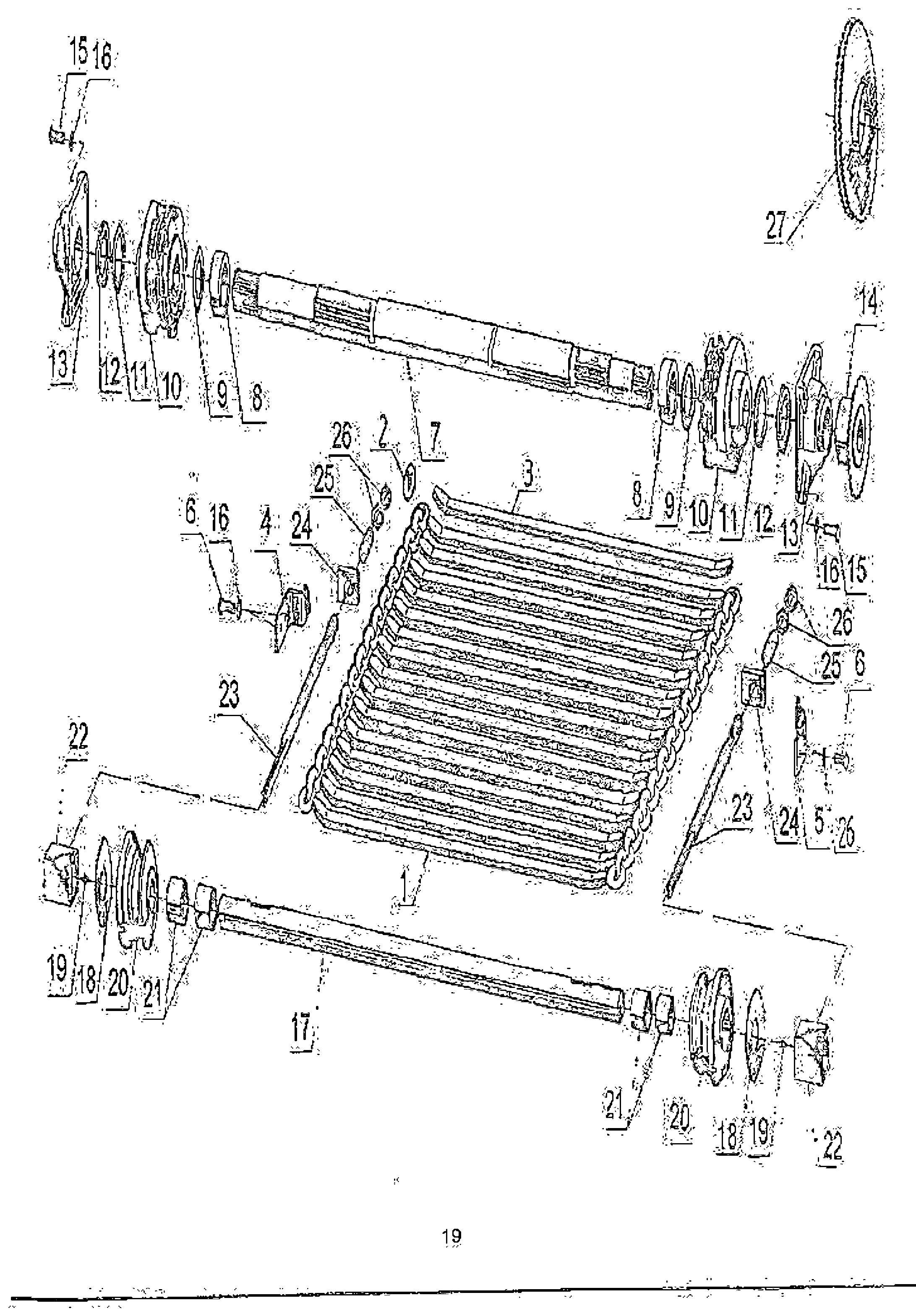

Rysunek złożeniowy
Podłoga zgarniająca (Kratzboden), napęd cierny — D054/D055 (ciągnione)
Kratzboden, Reibrad (D054/D055 gezogen)
Podłoga zgarniająca — napęd ciernyD 054D 055
Przeciągnij, aby przesunąć · szczypnij lub +/− aby przybliżyć · dotknij numeru, aby dodać
Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.
| Poz | Nr | Nazwa (PL) | Oryg. (DE) | Ilość | |
|---|---|---|---|---|---|
| 1a | 12 259 460 3 | Łańcuch przenośnika D 055 | Förderkette D 055 | 1 | |
| 1b | 12 259 510 6 | Łańcuch przenośnika D 054 | Förderkette D 054 | 1 | |
| 2 | 12 250 266 7 | Ogniwo łączące | Verbindungsglied | 2 | |
| 3 | 12 259 211 1 | Poprzeczka (zabierak) | Steg | 1 | |
| 4 | 12 259 235 3 | Zgarniacz profilu, L 13 prawy | Profilreiniger, L 13 rechts | 1 | |
| 5 | 12 259 237 8 | Zgarniacz profilu, L 13 lewy | Profilreiniger, L 13 links | 1 | |
| 6 | Schr0313 | Śruba sześciokątna M12x25 DIN 933 | Sechskantschraube M12x25 DIN 933 | 4 | |
| 7 | 12 256 286 2 | Wał | Welle | 1 | |
| 8 | 12 259 214 4 | Pierścień ustalający L 13 | Stellring L 13 | 2 | |
| 9 | 12 256 289 7 | Tarcza uszczelniająca | Dichtscheibe | 2 | |
| 10 | 12 259 213 6 | Koło łańcuchowe (zębnik) L 13 | Kettennuß L 13 | 2 | |
| 11 | 12 256 291 8 | Tarcza uszczelniająca | Dichtscheibe | 2 | |
| 12 | Schei0177 | Podkładka 51x68x8 DIN 1441 | Scheibe 51 x 68 x 8 DIN 1441 | 1 | |
| 13 | Lager0014 | Łożysko kołnierzowe FY 50 TR | Flanschlager FY 50 TR | 2 | |
| 14 | 12 256 214 7 | Koło łańcuchowe z=22 | Kettenrad z 22 | 1 | |
| 15 | Schr0383 | Śruba sześciokątna M12x30 DIN 933 | Sechskantschraube M12x30 DIN 933 | 8 | |
| 16 | Schei0112 | Podkładka 13 DIN 125 | Scheibe 13 DIN 125 | 12 | |
| 17 | 12 259 222 4 | Oś 1 | Achse 1 | 1 | |
| 18 | 12 250 252 1 | Tarcza ścierna (zużywalna) | Verschleißscheibe | 2 | |
| 19 | Kopf0007 | Smarowniczka A 10 DIN 71412 | Schmiernippel A 10 DIN 71412 | 2 | |
| 20 | 12 259 216 0 | Rolka zwrotna z tuleją L 13 | Umlenkrolle mit Buchse L 13 | 2 | |
| 21 | Büchs0015 | Tuleja 40/55x28 | Buchse 40/55x28 | 4 | |
| 22 | 12 257 710 4 | Element łożyska dociskowego | Drucklagerstück | 2 | |
| 23 | 12 257 711 2 | Sworzeń dociskowy | Druckbolzen | 2 | |
| 24 | 12 256 121 1 | Łożysko prowadzące | Führungslager | 2 | |
| 25 | Fed0179 | Sprężyna dociskowa St 53880 | Druckfeder St 53880 | 2 | |
| 26 | Mut0253 | Nakrętka sześciokątna M16 DIN 934 | Sechskantmutter M16 DIN 934 | 4 | |
| 27 | 12 259 465 2 | Wał przenośnika, kompletny | Förderwelle, komplett | 1 |
