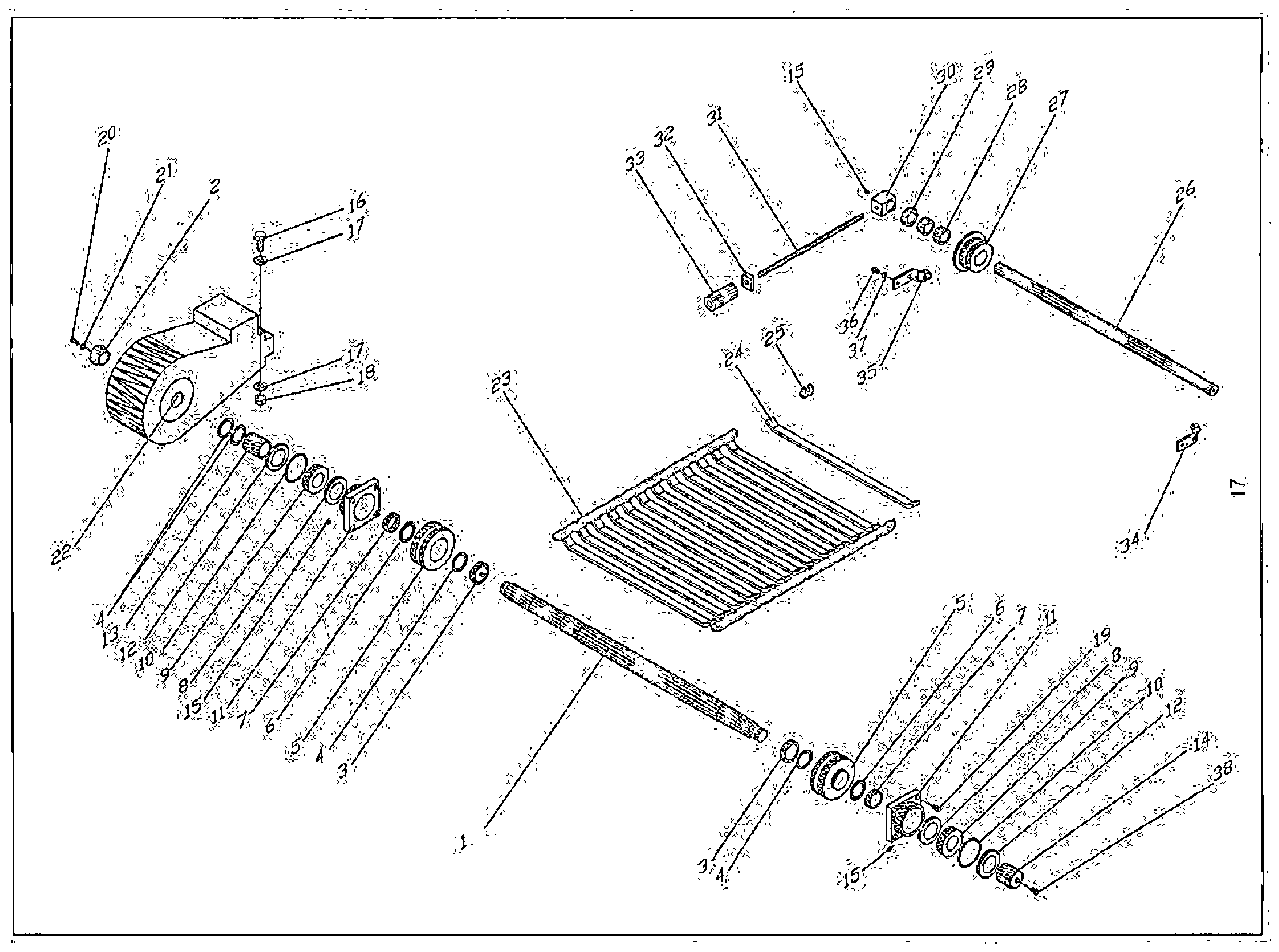

Rysunek złożeniowy

Podłoga zgarniająca (Kratzboden), wersja elektroniczna

Name: RUTHENIA ALBA Sp. z o.o.
Telephone: +48571513741

Kratzboden, Elektronik

Podłoga zgarniająca — elektronikaD 054D 055D 056D 057

Przeciągnij, aby przesunąć · szczypnij lub +/− aby przybliżyć · dotknij numeru, aby dodać

Kliknij numer na rysunku, aby dodać część do zapytania. Numery i nazwy oryginalne producenta.

Numery i nazwy oryginalne producenta.

Poz	Nr	Nazwa (PL)	Oryg. (DE)	Ilość
1	12 260 481 6	Wał 78 (elektronika)	Welle 78 (Elektronik)	1
2	12 260 482 6	Tuleja, wał przenośnika	Buchse, Förderwelle	1
3	12 259 214 4	Pierścień ustalający L 13	Stellring L 13	2
4	12 256 288 7	Tarcza uszczelniająca	Dichtscheibe	4
5	12 259 213 6	Koło łańcuchowe (zębnik) L 13	Kettennuß L 13	2
6	12 259 202 3	Tarcza uszczelniająca 2	Dichtscheibe 2	2
7	12 259 209 7	Tuleja	Buchse	2
8	Ring0260	Uszczelniacz wału 65x90x10	Wellendichtring 65 x 90 x 10	2
9	Lager0253	Łożysko baryłkowe	Pendelrollenlager	2
10	Ring0278	Pierścień osadczy 100x3 DIN 472	Sicherungsring 100 x 3 DIN 472	2
11	12 259 208 0	Obudowa łożyska	Lagergehäuse	2
12	Ring0048	Uszczelniacz wału 65x100x10	Wellendichtring 65 x 100 x 10	2
13	12 259 207 2	Tuleja 2	Buchse 2	2
14	12 259 199 6	Pokrywa łożyska, hydrauliczna	Lagerdeckel, hydraulisch	1
15	Kopf0018	Smarowniczka stożkowa M10 DIN 71412	Kegelschmierkopf M10 DIN 71412	2
16	Schr0037	Śruba sześciokątna M16x120 DIN 933 V2A	Sechskantschraube M16x120 DIN 933 V2A	1
17	Schei0176	Podkładka 17 DIN 125 V2A	Scheibe 17 DIN 125 V2A	2
18	Mut0253	Nakrętka sześciokątna M16 DIN 934 V2A	Sechskantmutter M16 DIN 934 V2A	1
19	Schr0481	Śruba sześciokątna M16x40 DIN 933-8.8 ocynk.	Sechskantschraube M16x40 DIN 933-8.8 galZnc	8
20	Schr0060	Śruba sześciokątna M12x50 DIN 933 V2A	Sechskantschraube M12x50 DIN 933 V2A	1
21	Schei0039	Podkładka 13 DIN 9021 V2A	Scheibe 13 DIN 9021 V2A	1
22	Getr0178	Przekładnia stożkowo-walcowa	Kegelstirnradgetriebe	1
23a	12 259 210 3	Łańcuch przenośnika D 057	Förderkette D 057	1
23b	12 259 410 5	Łańcuch przenośnika D 056	Förderkette D 056	1
23c	12 259 460 3	Łańcuch przenośnika D 055	Förderkette D 055	1
23d	12 259 510 6	Łańcuch przenośnika D 054	Förderkette D 054	1
24	12 259 211 1	Poprzeczka (zabierak)	Steg	1
25	12 250 266 7	Ogniwo łączące	Verbindungsglied	2
26	12 259 222 4	Oś 1	Achse 1	1
27	12 259 216 0	Rolka zwrotna z tuleją L 13	Umlenkrolle mit Buchse L 13	2
28	Büchs0015	Tuleja 40/55x28	Buchse 40/55x28	4
29	Ring0621	Pierścień ustalający A40x63x18	Stellring A40x63x18	4
30	12 257 710 4	Element łożyska dociskowego	Drucklagerstück	2
31	12 257 711 2	Sworzeń dociskowy	Druckbolzen	2
32	12 257 712 0	Łożysko prowadzące	Führungslager	2
33	Fed0179	Sprężyna dociskowa	Druckfeder	2
34	12 259 237 8	Zgarniacz profilu, L 13 lewy	Profilreiniger, L 13 links	1
35	12 259 235 3	Zgarniacz profilu, L 13 prawy	Profilreiniger, L 13 rechts	1
36	Schr0313	Śruba sześciokątna M12x25 DIN 933 V2A	Sechskantschraube M12x25 DIN 933 V2A	4
37	Schei0112	Podkładka 13 DIN 125 V2A	Scheibe 13 DIN 125 V2A	4
38	12 257 674 7	Mocowanie czujnika, łańcuch	Sensoraufnahme, Kette	1
