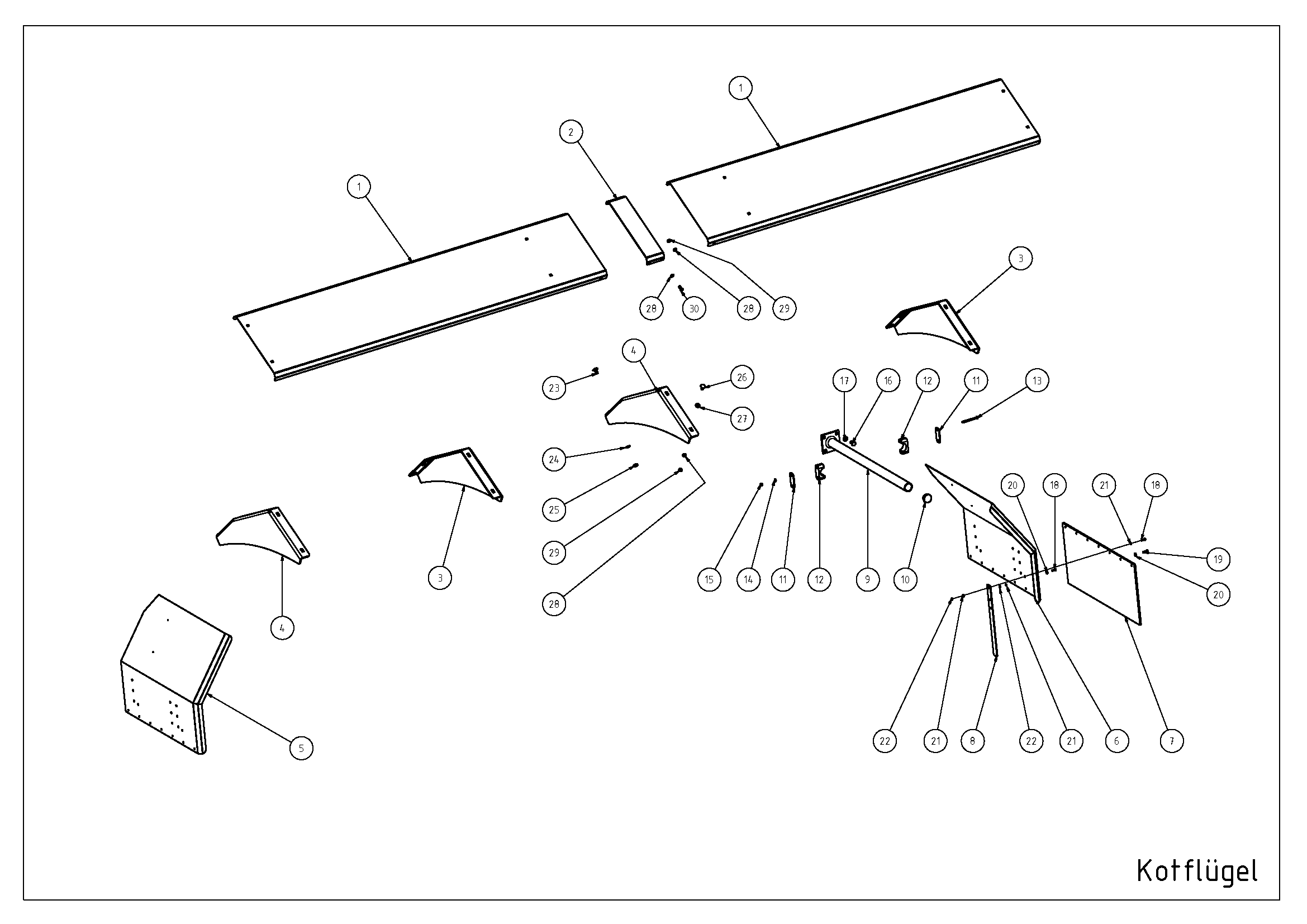

Rysunek złożeniowy
Błotnik
Kotflügel
Układ jezdnyGTU
Przeciągnij, aby przesunąć · szczypnij lub +/− aby przybliżyć · dotknij numeru, aby dodać
Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.
| Poz | Nr | Nazwa (PL) | Oryg. (DE) | Ilość | |
|---|---|---|---|---|---|
| 1 | 12 267 338 7 – 1 | Błotnik skośny | Kotflügel schräg | 4 | |
| 2 | 12 267 338 7 – 2 | Podciąg skośny | Unterzug schräg | 2 | |
| 3 | 12 267 338 7 – 4 | Uchwyt błotnika, skośny prawy | Halter Kotflügel schräg rechts | 4 | |
| 4 | 12 267 338 7 – 5 | Uchwyt błotnika, lewy skośny | Halter Kotflügel links schräg | 4 | |
| 5 | 12 267 259 5s1 | Blacha ochlapowa 1 | Spritzblech 1 | 2 | |
| 6 | 12 267 259 5 | Blacha ochlapowa | Spritzblech | 2 | |
| 7 | Sonstig 0386 | Chlapacz | Spritzlappen | 2 | |
| 8 | 12 260 594 6 | Usztywnienie fartucha przeciwbłotnego | Versteifung Schmutzfänger | 4 | |
| 9 | Rohr0002 | Rura nośna | Tragrohr | 4 | |
| 10 | Sonstig0510 | Zaślepka lamelowa | Lamellenstopfen | 4 | |
| 11 | 12 260 543 1 | Blacha osłonowa uchwytu rury | Deckblech Rohrhalter | 16 | |
| 12 | Schelle0048 | Korpus obejmy | Schellenkörper | 16 | |
| 13 | Schr0483 | Śruba sześciokątna | Sechskantschraube | 16 | |
| 14 | Schei0773 | Podkładka | Unterlegscheibe | 16 | |
| 15 | Mut0301 | Nakrętka samohamowna | Stoppmutter | 16 | |
| 16 | Schr0004 | Śruba sześciokątna | Sechskantschraube | 16 | |
| 17 | Schei0468 | Podkładka | Unterlegscheibe | 16 | |
| 18 | Schr0750 | Śruba sześciokątna | Sechskantschraube | 12 | |
| 19 | Schr0704 | Śruba sześciokątna | Sechskantschraube | 4 | |
| 20 | Schei0047 | Podkładka | Unterlegscheibe | 14 | |
| 21 | Schei0148 | Podkładka 5,3 DIN 125 Plast | Unterlegscheibe 5,3 DIN 125 Plast | 28 | |
| 22 | Mut0250 | Nakrętka sześciokątna | Sechskantmutter | 16 | |
| 23 | Schr0204 | Śruba zamkowa | Flachrundschraube | 24 | |
| 24 | Schei0151 | Podkładka 10,5 DIN 125 Plast | Unterlegscheibe 10,5 DIN 125 Plast | 24 | |
| 25 | Mut0181 | Nakrętka sześciokątna | Sechskantmutter | 24 | |
| 26 | Schr0382 | Śruba zamkowa | Flachrundschraube | 16 | |
| 27 | Schei0151 | Podkładka 10,5 DIN 125 Plast | Unterlegscheibe 10,5 DIN 125 Plast | 16 | |
| 28 | Schei0150 | Podkładka 8,4 DIN 125 Plast | Unterlegscheibe 8,4 DIN 125 Plast | 16 | |
| 29 | Mut0017 | Nakrętka sześciokątna | Sechskantmutter | 16 |
