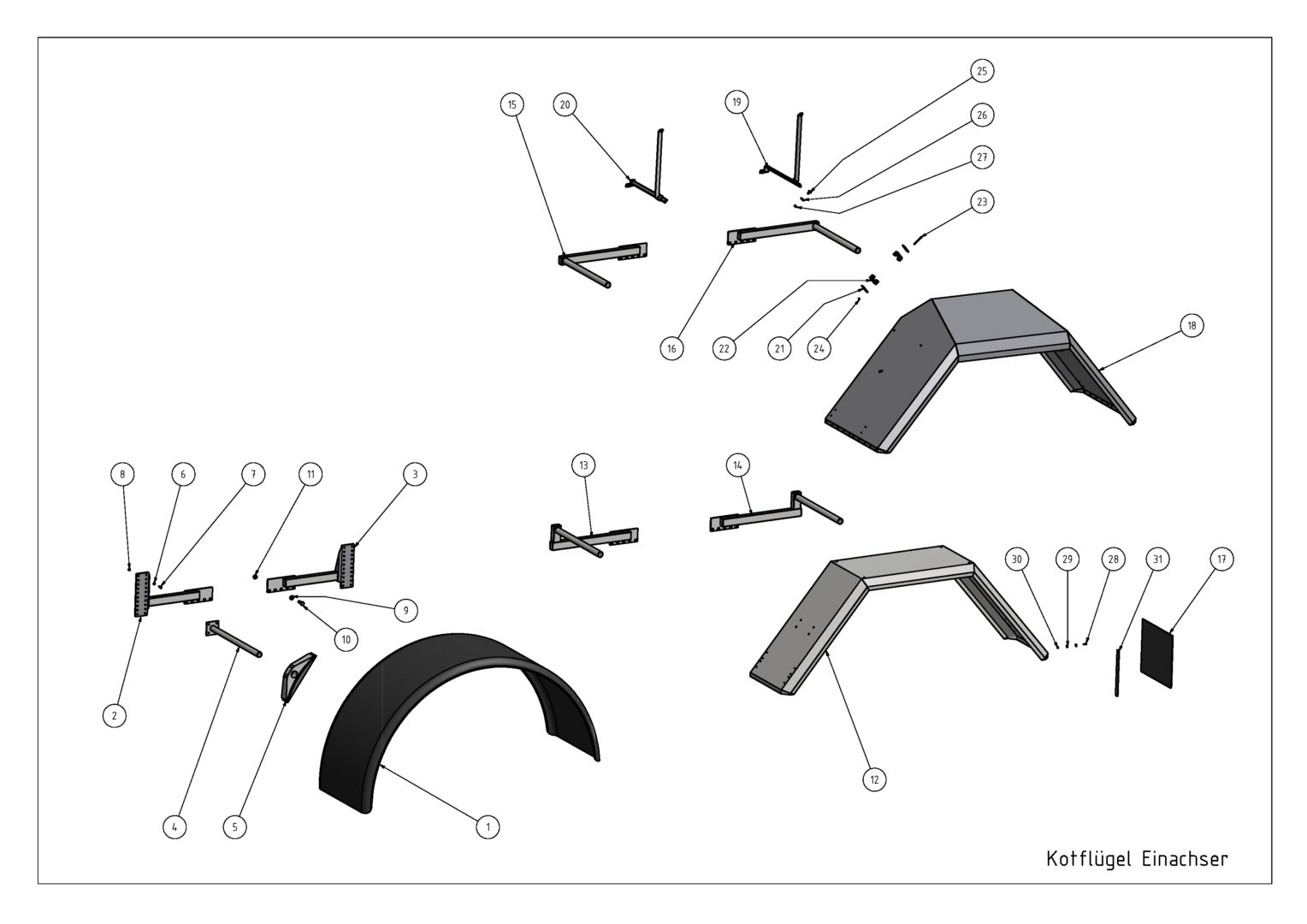

Rysunek złożeniowy

Błotnik (GDK 5.000–8.000)

Name: RUTHENIA ALBA Sp. z o.o.
Telephone: +48571513741

Kotflügel

Układ jezdnyGDK 5.000 GDK 6.000 GDK 7.000 GDK 8.000

Kliknij numer na rysunku, aby dodać część do zapytania. Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.

Poz	Nr	Nazwa (PL)	Oryg. (DE)	Ilość
1	Streuer2434	Błotnik 710×3084	Kotflügel 710×3084	2
2	12 255 541 2	Uchwyt błotnika gumowy prawy	Kotflügelhalter Gummi rechts	2
3	12 255 542 0	Uchwyt błotnika gumowy lewy	Kotflügelhalter Gummi links	2
4	Rohr0002	Rura nośna	Tragrohr	4
5	Halter0101	Uchwyt błotnika Plast	Kotflügelhalter Plast	8
6	Schei0117	Podkładka	Unterlegscheibe	64
7	Schr0635	Śruba sześciokątna	Sechskantschraube	32
8	Mut0017	Nakrętka sześciokątna	Sechskantmutter	32
9	Schei0176	Podkładka	Unterlegscheibe	8
10	Schr0131	Śruba sześciokątna	Sechskantschraube	8
11	Mut0253	Nakrętka sześciokątna	Sechskantmutter	8
12	12 260 579 4 – 1	Błotnik metalowy 20.8 – 38	Kotflügel Metall 20.8 – 38	2
13	12 260 525 5 – 30	Uchwyt błotnika 1 – 30	Kotflügelhalter 1 – 30	2
14	12 260 526 3 – 30	Uchwyt błotnika 2 – 30	Kotflügelhalter 2 – 30	2
15	12 260 525 5	Uchwyt błotnika 1	Kotflügelhalter 1	2
16	12 260 526 3	Uchwyt błotnika 2	Kotflügelhalter 2	2
17	Streuer2440	Fartuch przeciwbłotny 450×400	Schmutzfänger 450×400	1
18	12 260 586 6 – S	Błotnik skośny	Kotflügel schräg	2
19	12 260 587 4 – R	Odciąg skośny prawy	Abspannung schräg rechts	2
20	12 260 587 4 – L	Odciąg skośny lewy	Abspannung schräg links	2
21	12 260 387 2 – 3	Pokrywa obejmy 42	Deckel Schelle 42	16
22	Schelle0019	Obejma rury 42	Rohrschelle 42	16
23	Schr0897	Śruba sześciokątna	Sechskantschraube	32
24	Mut0108	Nakrętka sześciokątna	Sechskantmutter	32
25	Schr0204	Śruba zamkowa z podsadzeniem kwadratowym	Flachrundschraube mit Vierkantansatz	8
26	Schei0470	Podkładka	Unterlegscheibe	8
27	Mut0181	Nakrętka sześciokątna	Sechskantmutter	8
28	Schr0315	Śruba sześciokątna	Sechskantschraube	1
29	Schei0219	Podkładka	Unterlegscheibe	1
30	Mut0301	Nakrętka sześciokątna	Sechskantmutter	1
31	12 260 594 6	Usztywnienie fartucha przeciwbłotnego	Versteifung Schmutzfänger	4
