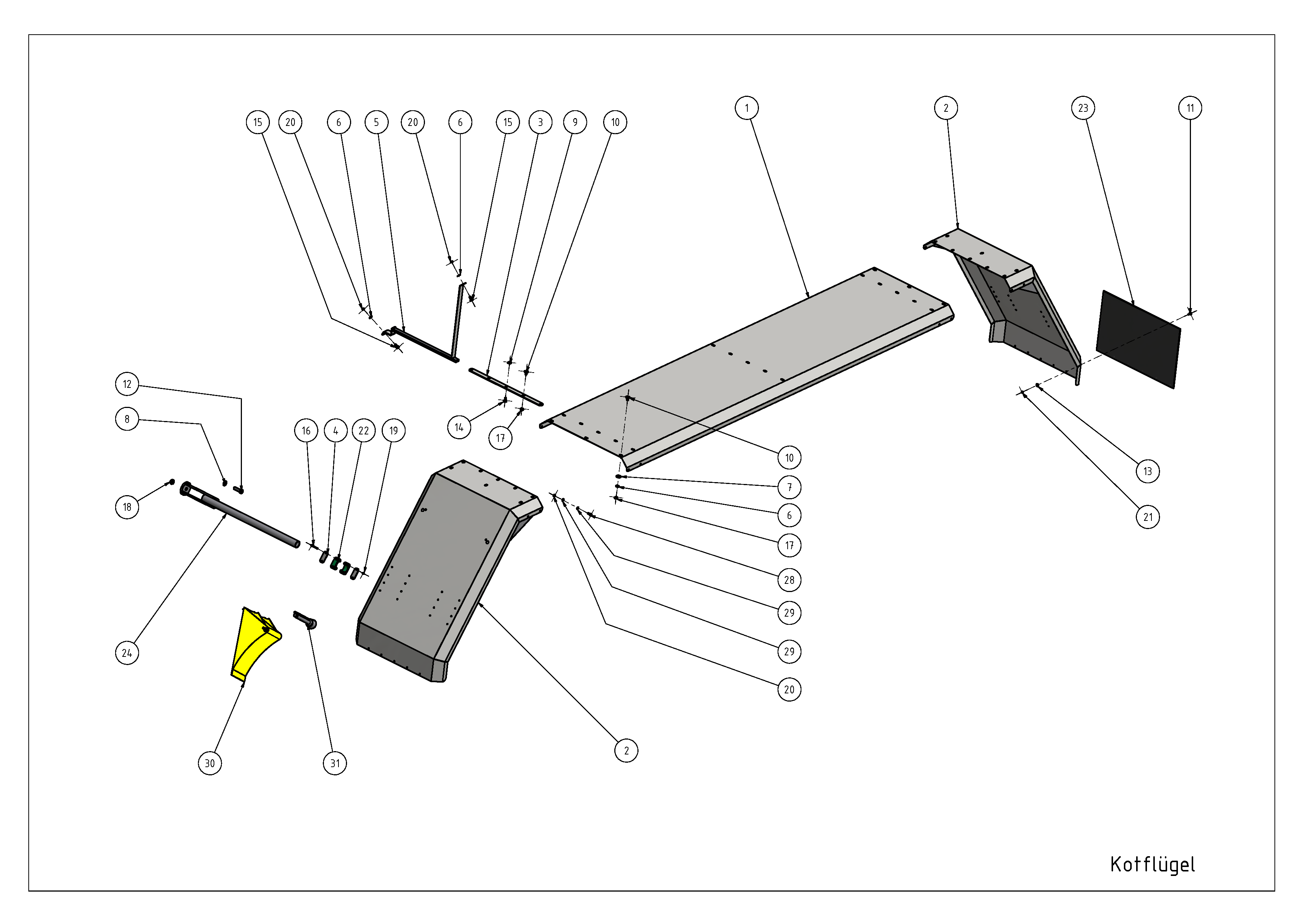

Rysunek złożeniowy

Błotnik

Name: RUTHENIA ALBA Sp. z o.o.
Telephone: +48571513741

Kotflügel

Kliknij numer na rysunku, aby dodać część do zapytania. Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.

Poz	Nr	Nazwa (PL)	Oryg. (DE)	Ilość
1	12 260 383 1 – 1	Błotnik 79 650_R38	Kotflügel 79 650_R38	1
2	12 260 383 1 – 2	Błotnik 79 650_R38	Kotflügel 79 650_R38	2
3	12 260 383 1 – 3	Błotnik 79 650_R38	Kotflügel 79 650_R38	3
4	12 260 387 2 – 3	Pokrywa obejmy 42	Deckel Schelle 42	8
5	12 260 951 5	Uchwyt błotnika 79	Kotflügelhalter 79	3
6	Schei0468	Podkładka	Unterlegscheibe	18
7	Schei0775	Podkładka	Unterlegscheibe	6
8	Schei0176	Podkładka	Unterlegscheibe	4
9	Mut0105	Nakrętka kwadratowa	Vierkantmutter	9
10	Schr0204	Śruba zamkowa z podsadzeniem kwadratowym	Flachrundschraube mit Vierkantansatz	12
11	Schr0182	Śruba zamkowa z podsadzeniem kwadratowym	Flachrundschraube mit Vierkantansatz	5
12	Schr0183	Śruba z łbem walcowym	Zylinderkopfschraube	2
13	Schei0219	Podkładka	Unterlegscheibe	5
14	Schr0004	Śruba sześciokątna	Sechskantschraube	9
15	Schr0004	Śruba sześciokątna	Sechskantschraube	6
16	Schr0482	Śruba sześciokątna	Sechskantschraube	8
17	Mut0181	Nakrętka sześciokątna	Sechskantmutter	12
18	Mut0253	Nakrętka sześciokątna	Sechskantmutter	2
19	Mut0108	Nakrętka sześciokątna	Sechskantmutter	8
20	Mut0017	Nakrętka sześciokątna	Sechskantmutter	14
21	Mut0301	Nakrętka sześciokątna	Sechskantmutter	5
22	Schelle0019	Obejma	Schelle	4
23	Streuer2421	Fartuch przeciwbłotny	Schmutzfänger	1
24	Sonstig0057	Rura nośna	Tragrohr	2
28	Schr0035	Śruba sześciokątna	Sechskantschraube	8
29	Schei0117	Podkładka	Unterlegscheibe	16
30	Sonstig0077	Klin podkładowy	Hemmschuh	2
31	Halter0104	Uchwyt klina podkładowego	Hemmschuhhalter	2
