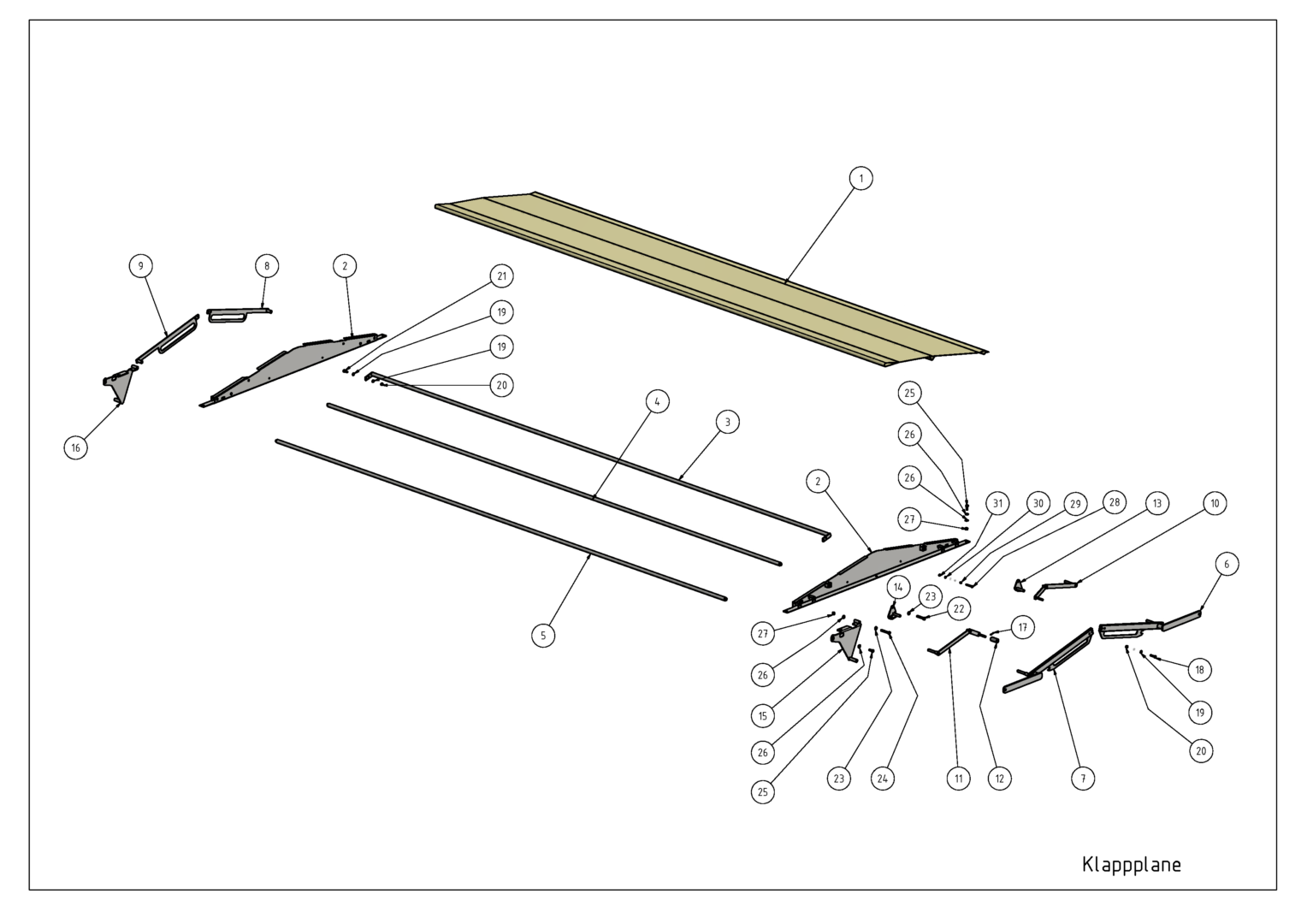

Rysunek złożeniowy

Plandeka składana GDK 6.000

Name: RUTHENIA ALBA Sp. z o.o.
Telephone: +48571513741

Klappplane 6000

Kliknij numer na rysunku, aby dodać część do zapytania. Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.

Poz	Nr	Nazwa (PL)	Oryg. (DE)	Ilość
1	12 260 241 2	Plandeka 6000	Plane 6000	2
2	12 258 156 8	Ściana czołowa	Stirnwand	2
3	12 260 242 0	Ramię składane 6000	Klapparm 6000	2
4	12 260 243 7	Rura 1 – 6000	Rohr 1 – 6000	2
5	12 260 244 5	Rura 2 – 6000	Rohr 2 – 6000	2
6	12 258 146 3 – R	Ramię 1 prawe	Arm 1 rechts	1
7	12 258 146 3 – L	Ramię 1 lewe	Arm 1 links	1
8	12 258 151 0 – L	Ramię 3 lewe	Arm 3 links	1
9	12 258 151 0 – R	Ramię 3 prawe	Arm 3 rechts	1
10	12 260 247 8 – R	Dźwignia pośrednia prawa	Zwischenhebel rechts	2
11	12 260 247 8 – L	Dźwignia pośrednia lewa	Zwischenhebel links	2
12	12 260 248 6	Rolka	Rolle	4
13	12 260 246 1 – R	Zapadka prawa	Klinke rechts	1
14	12 260 246 1 – L	Zapadka lewa	Klinke links	1
15	12 260 245 3 – R	Ogranicznik plandeki prawy	Planenanschlag rechts	2
16	12 260 245 3 – L	Ogranicznik plandeki lewy	Planenanschlag links	2
17	Splint0041	Zawleczka	Splint	4
18	Schr0851	Śruba sześciokątna	Sechskantschraube	4
19	Schei0468	Podkładka	Unterlegscheibe	16
20	Mut0123	Nakrętka sześciokątna	Sechskantmutter	8
21	Schr0311	Śruba sześciokątna	Sechskantschraube	4
22	Schr0028	Śruba sześciokątna	Sechskantschraube	2
23	Mut0270	Nakrętka sześciokątna	Sechskantmutter	8
24	Schr0027	Śruba sześciokątna	Sechskantschraube	7
25	Schr0383	Śruba sześciokątna	Sechskantschraube	14
26	Schei0112	Podkładka	Unterlegscheibe	33
27	Mut0180	Nakrętka sześciokątna	Sechskantmutter	12
28	Schr0112	Śruba sześciokątna	Sechskantschraube	2
29	Mut0002	Nakrętka sześciokątna	Sechskantmutter	2
30	Schei0117	Podkładka	Unterlegscheibe	4
31	Mut0017	Nakrętka sześciokątna	Sechskantmutter	4
32	Fed0166	Sprężyna naciągowa	Zugfeder	2
