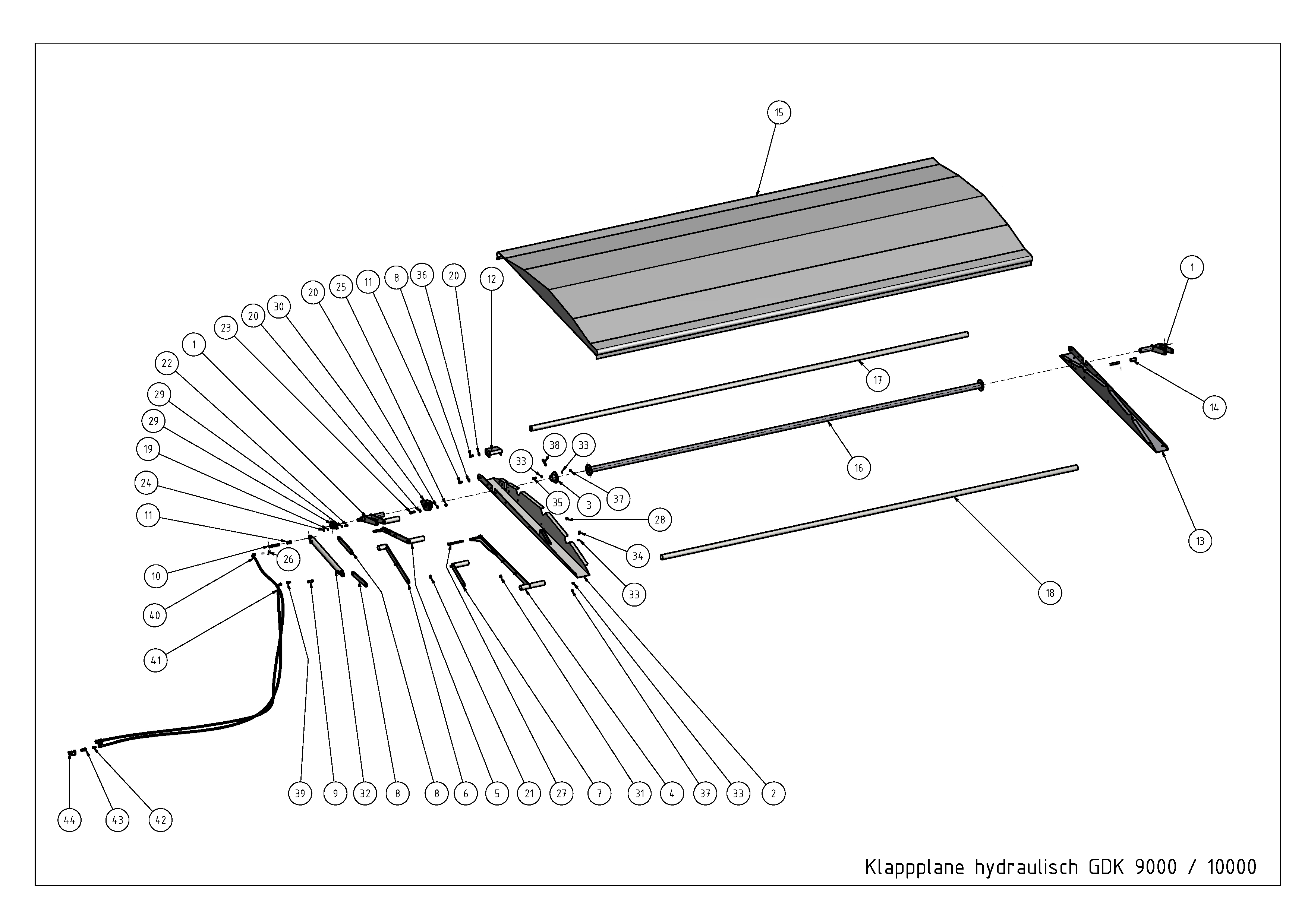

Rysunek złożeniowy

Plandeka składana

Name: RUTHENIA ALBA Sp. z o.o.
Telephone: +48571513741

Klappplane

Kliknij numer na rysunku, aby dodać część do zapytania. Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.

Poz	Nr	Nazwa (PL)	Oryg. (DE)	Ilość
1	12 260 747 4 – L	Dźwignia napędu	Antriebshebel	2
2	12 260 748 2	Część przednia napędu	Vorderteil Antrieb	2
3	12 260 750 5	Kołnierz napędu	Flansch Antrieb	2
4	12 260 758 7	Dźwignia składana długa przednia	Klapphebel lang vorn	2
5	12 260 759 5	Dźwignia składana średnia	Klapphebel mittel	2
6	12 260 760 1	Dźwignia pośrednia długa	Zwischenhebel lang	2
7	12 260 761 8	Dźwignia pośrednia krótka	Zwischenhebel kurz	2
8	12 260 762 6	Blacha pośrednia krótka	Zwischenblech kurz	4
9	12 260 763 4	Sworzeń siłownika krótki	Zylinderbolzen kurz	1
10	12 260 764 2	Sworzeń siłownika długi	Zylinderbolzen lang	1
11	12 260 765 0 – 1	Tuleja średnia	Buchse mittel	1
12	12 260 752 1	Ogranicznik	Anschlag	2
13	12 260 749 0 – 1	Blacha plandeki 79, tylna	Blech Plane 79 hinten	1
14	12 260 749 0 – 2	Tulejka	Hülse	1
15	12 260 775 5	Plandeka składana 79	Plane 79 Klappplane	1
16	12 260 751 3	Wał plandeki	Welle Plane	1
17	12 260 768 3	Cięgno łączące 79	Verbindungsstange 79	1
18	12 260 769 1	Rura plandeki 79	Planenrohr 79	4
19	Schei0468	Podkładka	Unterlegscheibe	8
20	Schei0176	Podkładka	Unterlegscheibe	10
21	Schei0199	Podkładka	Unterlegscheibe	32
22	Schr0311	Śruba sześciokątna	Sechskantschraube	4
23	Schr0476	Śruba sześciokątna	Sechskantschraube	4
24	Mut0181	Nakrętka sześciokątna	Sechskantmutter	4
25	Mut0253	Nakrętka sześciokątna	Sechskantmutter	4
26	Splint0005	Zawleczka	Splint	16
27	Schr0257	Śruba sześciokątna	Sechskantschraube	6
28	Mut0270	Nakrętka sześciokątna	Sechskantmutter	6
29	Lager0023	Łożysko kołnierzowe	Flanschlager	2
30	Lager0022	Łożysko kołnierzowe	Flanschlager	2
31	Lager0021	Łożysko ślizgowe	Gleitlager	20
32	Zylind0082	Siłownik	Zylinder	1
33	Schei0112	Podkładka	Unterlegscheibe	28
34	Schr0383	Śruba sześciokątna	Sechskantschraube	6
35	Schr0075	Śruba sześciokątna	Sechskantschraube	8
36	Schr0185	Śruba sześciokątna	Sechskantschraube	2
37	Mut0047	Nakrętka sześciokątna	Sechskantmutter	14
38	Stift0019	Kołek sprężysty	Spannstift	2
39	Verschr0214	Złączka wkręcana	Einschrauber	2
40	Schlau0595	Wąż hydrauliczny	Hydraulikschlauch	1
41	Schlauch0276	Wąż hydrauliczny	Hydraulikschlauch	1
42	Verschr0192	Złączka wkręcana	Einschrauber	2
43	Kupp0077	Szybkozłącze	Schnellkupplung	2
44	Kappe0005	Kapturek ochronny czarny	Schutzkappe schwarz	2
