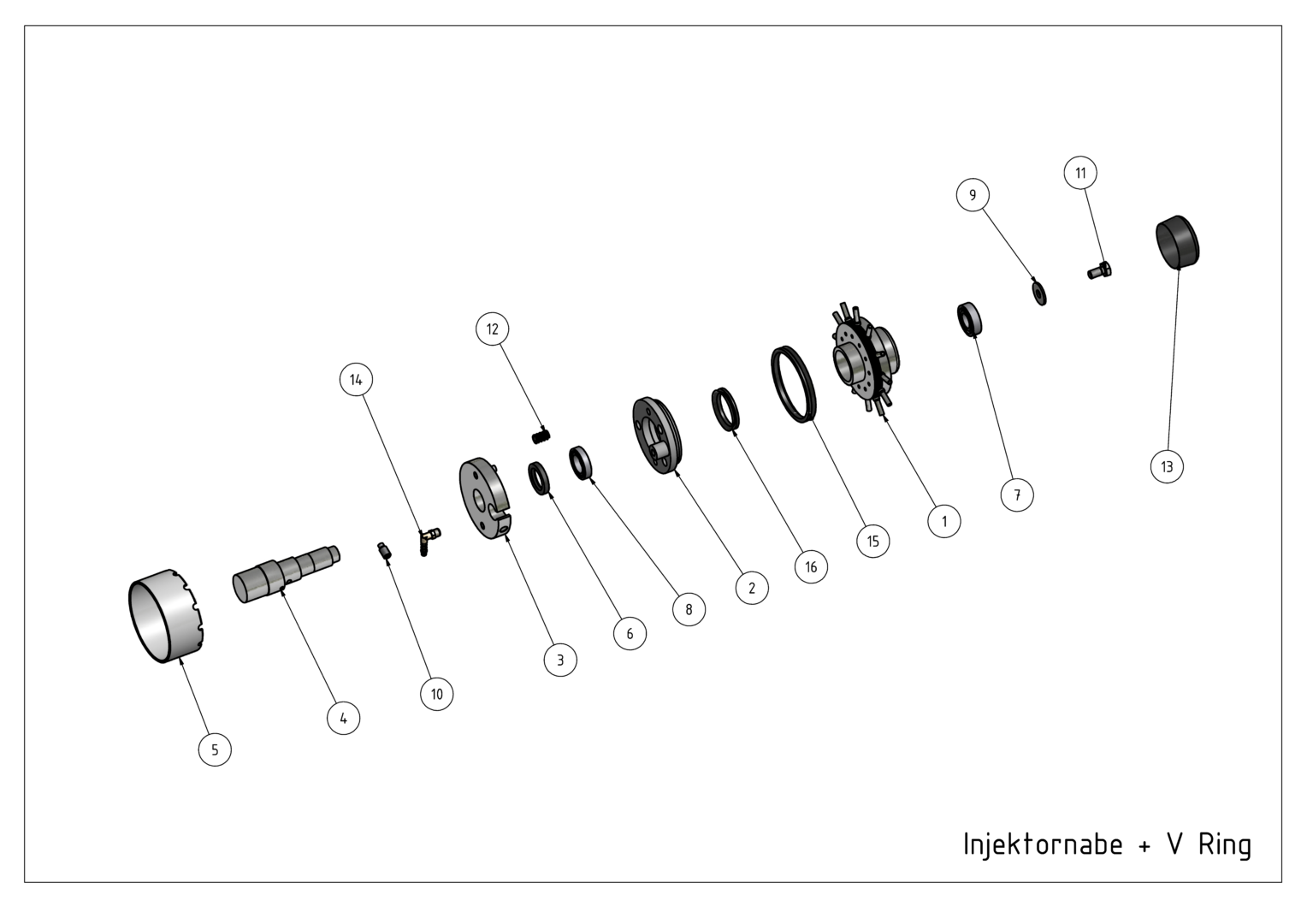

Rysunek złożeniowy
Piasta iniektora z V-Ringiem
Injektornabe mit V-Ring
IniektoryGFI
Kliknij numer na rysunku, aby dodać część do zapytania. Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.
| Poz | Nr | Nazwa (PL) | Oryg. (DE) | Ilość | |
|---|---|---|---|---|---|
| 1 | 12 242 527 6 | Tarcza rozdzielająca, wstępnie zmontowana | Verteilerscheibe vormontiert | 1 | |
| 2 | 12 242 552 4 | Pierścień uszczelniający V-Ring | Dichtring V Ring | 1 | |
| 3 | 12 242 532 3 | Podkładka wstępnie zmontowana | Scheibe vormontiert | 1 | |
| 4 | 12 242 534 8 | Oś iniektora | Achse Injektor | 1 | |
| 5 | 12 242 539 7 | Osłona | Abdeckung | 1 | |
| 6 | Ring0097 | Pierścień uszczelniający wału (simmering) | Wellendichtring | 1 | |
| 7 | Inje0161 | Łożysko kulkowe zwykłe | Rillenkugellager | 1 | |
| 8 | Lager0112a | Łożysko kulkowe zwykłe | Rillenkugellager | 2 | |
| 9 | Scheibe0470 | Podkładka | Unterlegscheibe | 1 | |
| 10 | Stift00114 | Wkręt dociskowy (bez łba) | Gewindestift | 1 | |
| 11 | Schr0004 | Śruba sześciokątna | Sechskantschraube | 1 | |
| 12 | Inje0118 | Sprężyna naciskowa D22400 | Druckfeder D22400 | 3 | |
| 13 | Kappe0012 | Kapturek | Kappe | 1 | |
| 14 | Inje0159 | Złączka kątowa | Winkel | 1 | |
| 15 | Ring0401 | V-Ring duży | V Ring groß | 1 | |
| 16 | Ring0400 | V-Ring mały | V Ring klein | 1 |
