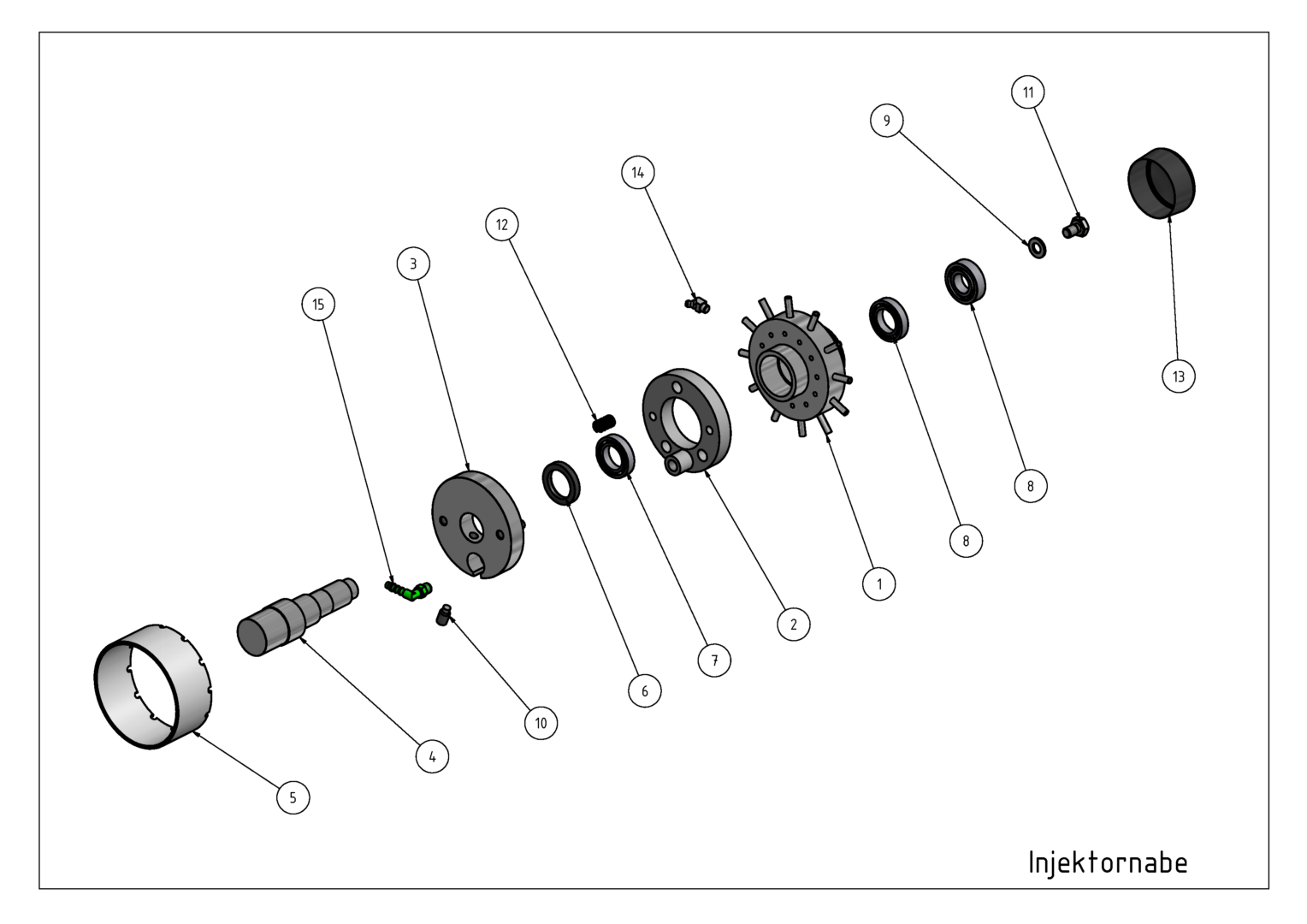

Rysunek złożeniowy
Piasta iniektora
Injektornabe
IniektoryGFI
Kliknij numer na rysunku, aby dodać część do zapytania. Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.
| Poz | Nr | Nazwa (PL) | Oryg. (DE) | Ilość | |
|---|---|---|---|---|---|
| 1 | 12 242 527 6 | Tarcza rozdzielająca, wstępnie zmontowana | Verteilerscheibe vormontiert | 1 | |
| 2 | 12 242 531 5 | Pierścień uszczelniający | Dichtring | 1 | |
| 3 | 12 242 532 3 | Podkładka wstępnie zmontowana | Scheibe vormontiert | 1 | |
| 4 | 12 242 534 8 | Oś iniektora | Achse Injektor | 1 | |
| 5 | 12 242 539 7 | Osłona | Abdeckung | 1 | |
| 6 | Inje0124 | Pierścień uszczelniający wału (simmering) | Wellendichtring | 1 | |
| 7 | Inje0161 | Łożysko kulkowe zwykłe, jednorzędowe, uszczelnione obustronnie SKF | Rillenkugellager, einreihig, beidseitig abgedichtet SKF | 1 | |
| 8 | Lager0112a | Łożysko kulkowe zwykłe, jednorzędowe, uszczelnione obustronnie SKF | Rillenkugellager, einreihig, beidseitig abgedichtet SKF | 2 | |
| 9 | Scheibe0470 | Podkładka | Unterlegscheibe | 1 | |
| 10 | Stift0011 | Wkręt dociskowy (bez łba) | Gewindestift | 1 | |
| 11 | Schr0004 | Śruba sześciokątna | Sechskantschraube | 1 | |
| 12 | Inje0118 | Sprężyna naciskowa | Druckfeder | 3 | |
| 13 | Kappe0012 | Zaślepka | Abdeckkappe | 1 | |
| 14 | Kopf0052 | Smarowniczka stożkowa 45° | Kegelschmiernippel 45° | 1 | |
| 15 | Inje0159 | Złączka kątowa | Winkel | 1 |
