Rysunek złożeniowy

Hydraulika — napęd tarcz rozsiewających, zbiornik oleju

Name: RUTHENIA ALBA Sp. z o.o.
Telephone: +48571513741

Hydraulika — tarcze rozsiewająceD 054D 055D 056D 057

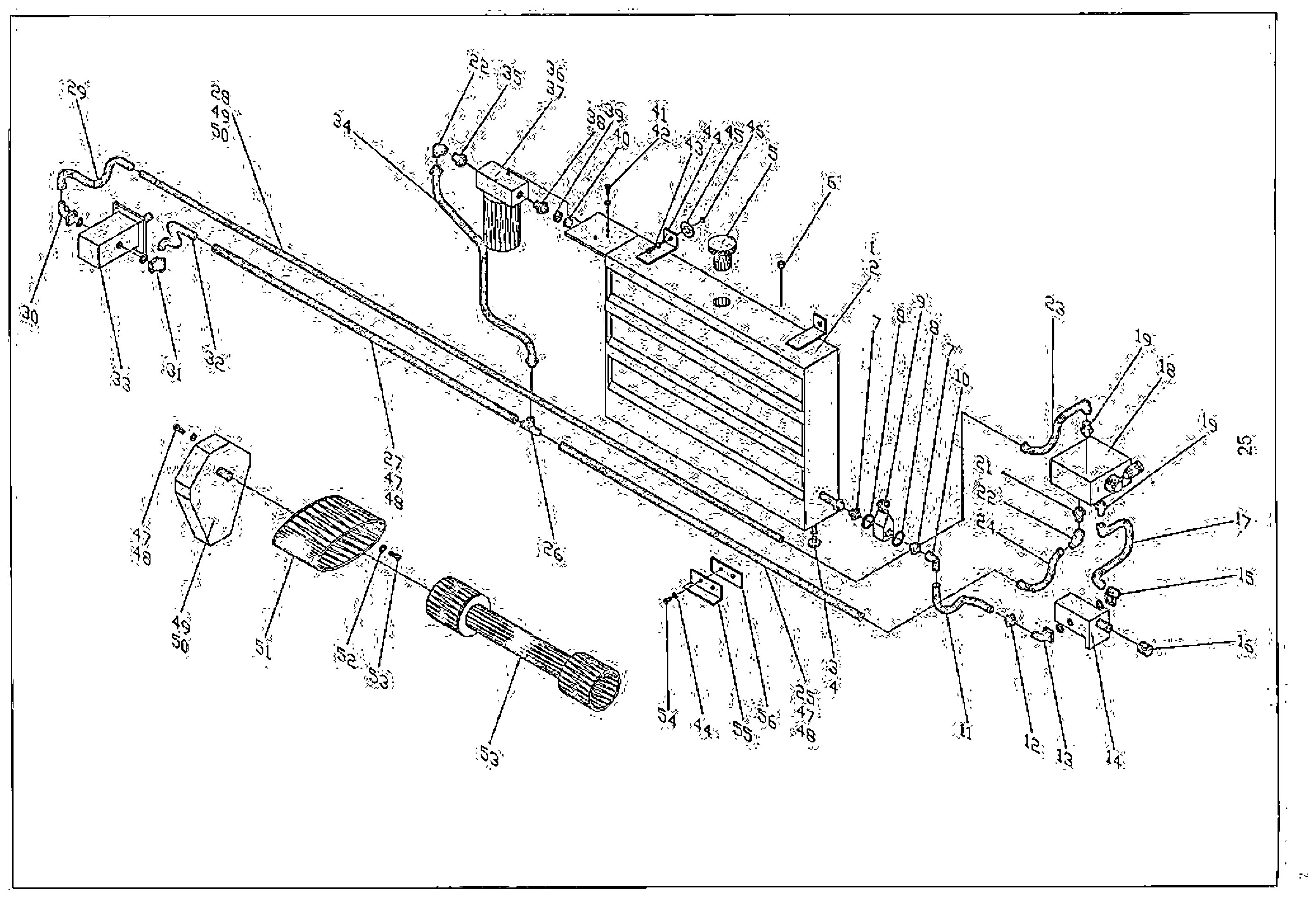

Hydraulika — napęd tarcz rozsiewających, zbiornik oleju (Hydraulik – Streuscheiben (Antrieb, Öltank)) — rysunek złożeniowy

Przeciągnij, aby przesunąć · szczypnij lub +/− aby przybliżyć · dotknij numeru, aby dodać

Kliknij numer na rysunku, aby dodać część do zapytania. Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.

Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.

Poz	Nr	Nazwa (PL)	Oryg. (DE)	Ilość
1	12 257 798 1	Zbiornik oleju	Ölbehälter	1
2	Öl0004	Olej hydrauliczny HLP 46 — 70 l	Hydrauliköl HLP 46 — 70 l	1
3	Schr0171	Korek M18x1,5 DIN 906 S	Verschlußschraube M18x1,5 DIN 906 S	1
4	Ring0615	Pierścień uszczelniający 18x22 DIN 7603 Cu	Dichtring 18x22 DIN 7603 Cu	1
5	Filter0009	Filtr wlewu i odpowietrzania UC-AB 100	Einfüll- und Belüftungsfilter UC-AB 100	1
6	12 258 528 2	Bagnet pomiaru oleju	Ölmeßstab	1
7	12 256 609 5	Króciec wkręcany	Einschraubstutzen	2
8	Ring0654	Pierścień uszczelniający 48x55 DIN 7603 Cu	Dichtring 48x55 DIN 7603 Cu	2
9	Schie0008	Zawór suwakowy mufowy 1 1/2"	Muffenschieber 1 1/2"	1
10	Stutz0367	Regulowana złączka kątowa NW 40	einstellbare Winkelverschraubung NW 40	1
11	Schlau0291	Wąż 40 x 1100	Schlauch 40 x 1100	1
12	Verschr0075	Wkrętka 1" / NW 35	Einschrauber 1" / NW 35	1
13	Wink0054	Przyłącze kątowe 1" x 54	Winkelanschluß 1" x 54	1
14a	Pumpe0078	Pompa GP 3	Pumpe GP 3	1
14b		Rozsiewacz na ciężarówkę: podać typ pompy	LKW-Streuer: Pumpentyp angeben	1
15	Wink0055	Przyłącze kątowe 3/4" x 40	Winkelanschluß 3/4" x 40	1
16		Piasta sprzęgła BE3,5/3	Kupplungsnabe BE3,5/3	1
17	Schlau0481	Wąż 20 x 420 (1x 90°)	Schlauch 20 x 420 (1x 90°)	1
18	Ventil0113	Blok zaworowy	Ventilblock	1
19	Verschr0076	Złączka GE 22 LR 3/4"	Verschraubung GE 22 LR 3/4"	3
20	12 260 475 2	Osłona zaworu	Ventilschutz	1
21	Verschr0077	Złączka GE 28 LR 3/4"	Verschraubung GE 28 LR 3/4"	1
22	Stutz0366	Regulowana złączka kątowa NW 28	einstellbare Winkelverschraubung NW 28	2
23	Schlau0304	Wąż 20 x 700 (1x 90°)	Schlauch 20 x 700 (1x 90°)	1
24	Schlau0482	Wąż 25 x 430	Schlauch 25 x 430	1
25	12 260 197 5	Powrót (tarcze rozsiewające)	Rücklauf Scheiben	1
26	Verschr0122	Złączka trójnikowa T 28	Verschraubung T 28	1
27a	12 260 172 5	Powrót tarcz — D057	Rücklauf Scheiben 78 — D057	1
27b	12 260 182 1	Powrót tarcz — D056	Rücklauf Scheiben 77 — D056	1
27c	12 260 187 0	Powrót tarcz — D055	Rücklauf Scheiben 76 — D055	1
27d	12 260 192 6	Powrót tarcz — D054	Rücklauf Scheiben 75 — D054	1
28a	12 260 174 1	Rura ciśnieniowa — D057	Rohr Druck 78 — D057	1
28b	12 260 184 6	Rura ciśnieniowa — D056	Rohr Druck 77 — D056	1
28c	12 260 189 5	Rura ciśnieniowa — D055	Rohr Druck 76 — D055	1
28d	12 260 195 0	Rura ciśnieniowa — D054	Rohr Druck 75 — D054	1
29	Schlau0490	Wąż 20 x 1650	Schlauch 20 x 1650	1
30	Verschr0080	Przyłącze kątowe NW 25	Winkelanschluß NW 25	1
31	Verschr0081	Przyłącze NW 28	Anschluß NW 28	1
32	Schlau0488	Wąż 25 x 1450 (1x 45°)	Schlauch 25 x 1450 (1x 45°)	1
33	Motor0064	Silnik zębaty	Zahnradmotor	1
34	Schlau0191	Wąż 25 x 1350 (1x 45°)	Schlauch 25 x 1350 (1x 45°)	1
35	Verschr0078	Wkrętka NW 28 / 1 1/4"	Einschrauber NW 28 / 1 1/4"	1
36	Filter0021	Filtr cieczy	Flüssigkeitsfilter	1
37	Filter0024	Wkład filtra	Filtereinsatz	1
38	Verschr0079	Wkrętka NW 35 / 1 1/4"	Einschrauber NW 35 / 1 1/4"	1
39	Ring0264	Pierścień zacinający 35 DIN 3861	Schneidring 35 DIN 3861	1
40	Mut0282	Nakrętka nasadowa NW 35 DIN 3870	Überwurfmutter NW 35 DIN 3870	1
41	Schr0431	Śruba sześciokątna M8x20 DIN 933 V2A	Sechskantschraube M8x20 DIN 933 V2A	2
42	Schei0117	Podkładka 8,4 DIN 125	Scheibe 8,4 DIN 125	6
43	Schr0383	Śruba sześciokątna M12x30 DIN 933 V2A	Sechskantschraube M12x30 DIN 933 V2A	6
44	Schei0042	Podkładka 13 DIN 125 V2A	Scheibe 13 DIN 125 V2A	6
45	12 258 524 1	Podkładka	Scheibe	2
46	Mut0047	Nakrętka sześciokątna M12 DIN 934 V2A	Sechskantmutter M12 DIN 934 V2A	6
47	Schr0355	Śruba walcowa M10x35 DIN 912 V2A	Zylinderschraube M10x35 DIN 912 V2A	4
48	Ring0022	Podkładka sprężysta B10 DIN 127	Federring B10 DIN 127	4
49	Getr0140	Przekładnia WOM	Zapfwellengetriebe	1
50	Öl0011	Olej przekładniowy CLP 150 (SAE 90) — 0,5 l	Getriebeöl CLP 150 (SAE 90) — 0,5 l	1
51	12 257 760 2	Osłona (garnek ochronny)	Schutztopf	1
52	12 257 761 0	Podkładka	Scheibe	4
53	Welle0214	Wał przegubowy szerokokątny	Weitwinkel-Gelenkwelle	1
54	Schr0793	Śruba sześciokątna M12x20 DIN 933 V2A	Sechskantschraube M12x20 DIN 933 V2A	2
55	12 260 476 0	Wspornik zbiornika oleju	Ölbehälterbock	1
56	12 259 252 1	Płyta mocująca	Halteplatte	1
57	Ring0076	Pierścień zacinający 28 DIN 3861	Schneidring 28 DIN 3861	4
58	Mut0032	Nakrętka nasadowa NW 28 DIN 3870	Überwurfmutter NW 28 DIN 3870	4
59	Ring0090	Pierścień zacinający 22 DIN 3861	Schneidring 22 DIN 3861	2
60	Mut0302	Nakrętka nasadowa NW 22 DIN 3870	Überwurfmutter NW 22 DIN 3870	2
61	Schelle0033	Obejma rury 22	Rohrschelle 22	4
62	Schelle0034	Obejma rury 28	Rohrschelle 28	4
