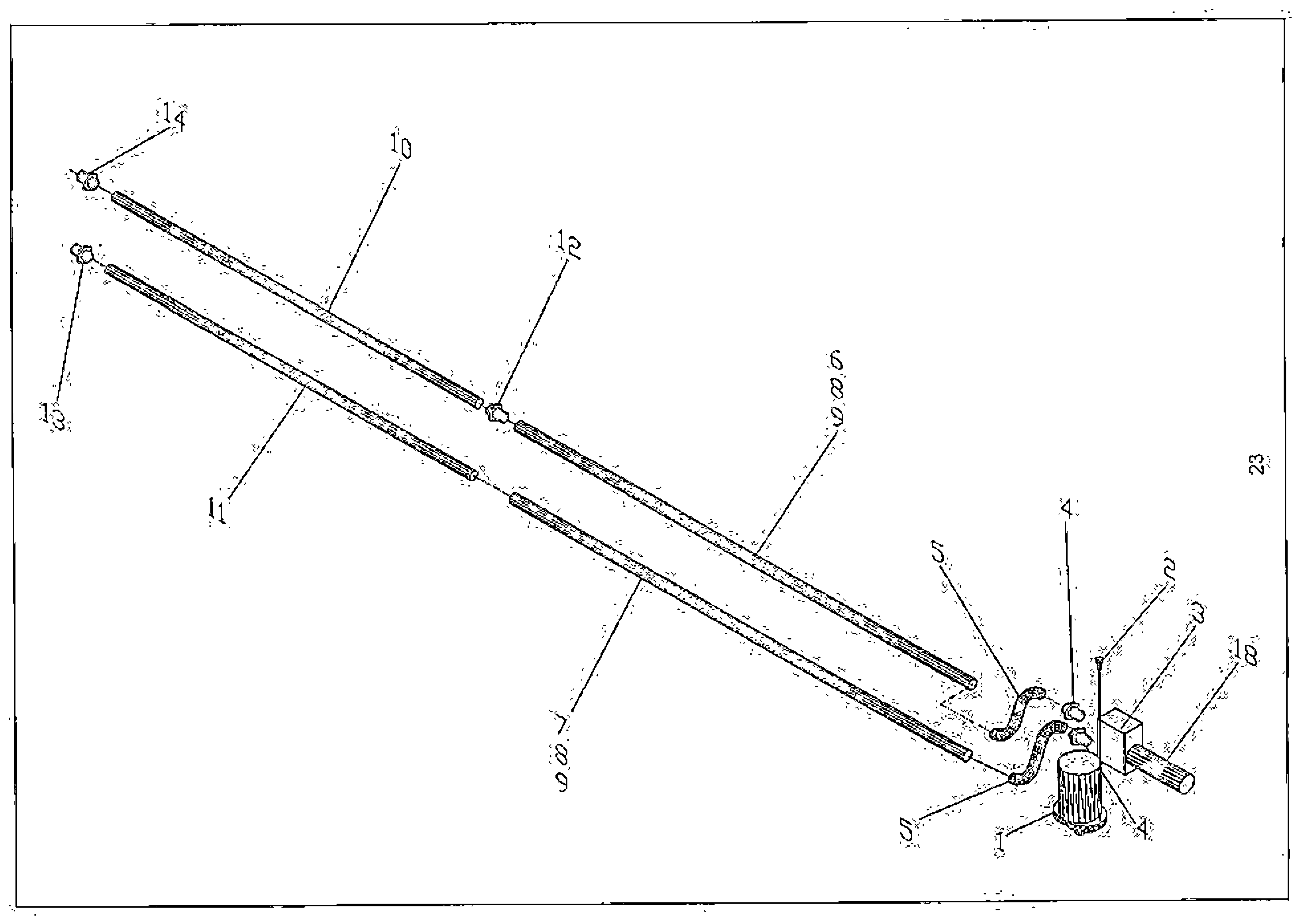

Rysunek złożeniowy
Hydraulika — podłoga zgarniająca (Hydraulik-Kratzboden)
Hydraulika — podłoga zgarniającaD 054D 055D 056D 057
Przeciągnij, aby przesunąć · szczypnij lub +/− aby przybliżyć · dotknij numeru, aby dodać
Numery i nazwy oryginalne producenta.
| Poz | Nr | Nazwa (PL) | Oryg. (DE) | Ilość | |
|---|---|---|---|---|---|
| 1 | Motor0038 | Silnik hydrauliczny | Motor | 1 | |
| 2 | Schr0357 | Śruba walcowa M12x35 DIN 912 V2A | Zylinderschraube M12x35 DIN 912 V2A | 2 | |
| 3 | Streuer1702 | Blok sterujący (hydrauliczny) | Steuerblock | 1 | |
| 4 | Verschr0118 | Złączka GE 22 LM 22x1,5 | Verschraubung GE 22 LM 22x1,5 | 2 | |
| 5 | Schlau0234 | Wąż 20 x 1180 (1x 90°) | Schlauch 20 x 1180 (1x 90°) | 1 | |
| 6a | 12 260 173 3 | Rura posuwu (Vorschub) — D057 | Rohr Vorschub 78 — D057 | 1 | |
| 6b | 12 260 183 8 | Rura posuwu (Vorschub) — D056 | Rohr Vorschub 77 — D056 | 1 | |
| 6c | 12 260 188 7 | Rura posuwu (Vorschub) — D055 | Rohr Vorschub 76 — D055 | 1 | |
| 6d | 12 260 194 2 | Rura posuwu (Vorschub) — D054 | Rohr Vorschub 75 — D054 | 1 | |
| 7a | 12 260 174 1 | Rura ciśnieniowa (Druck) — D057 | Rohr Druck 78 — D057 | 1 | |
| 7b | 12 260 184 6 | Rura ciśnieniowa (Druck) — D056 | Rohr Druck 77 — D056 | 1 | |
| 7c | 12 260 189 5 | Rura ciśnieniowa (Druck) — D055 | Rohr Druck 76 — D055 | 1 | |
| 7d | 12 260 195 0 | Rura ciśnieniowa (Druck) — D054 | Rohr Druck 75 — D054 | 1 | |
| 8 | Ring0090 | Pierścień zacinający NW 22 | Schneidring NW 22 | 4 | |
| 9 | Mut0302 | Nakrętka nasadowa NW 22 | Überwurfmutter NW 22 | 4 | |
| 10 | Schlauch0180 | Wąż 25 x 2100 | Schlauch 25 x 2100 | 1 | |
| 11 | Schlauch0082 | Wąż 20 x 2200 | Schlauch 20 x 2200 | 1 | |
| 12 | Verschr0028 | Złączka EL 22 | Verschraubung EL 22 | 1 | |
| 13 | Kupp0077 | Szybkozłącze BG3 - 22 | Schnellkupplung BG3 - 22 | 1 | |
| 14 | Kupp0041 | Szybkozłącze BG4 - 28 | Schnellkupplung BG4 - 28 | 1 | |
| 15 | Schlau0493 | Wąż 20 x 1100 (1x 90°) | Schlauch 20 x 1100 (1x 90°) | 1 | |
| 16 | Schr0811 | Śruba sześciokątna M8x90 DIN 931 V2A | Sechskantschraube M8x90 DIN 931 V2A | 2 | |
| 17 | Schelle0034 | Obejma rury | Rohrschelle | 4 | |
| 18 | Ventil0209 | Zawór regulacji przepływu | Stromregelventil | 1 | |
| 19 | Ventil0199 | Zawór ograniczający ciśnienie | Druckbegrenzungsventil | 1 |
