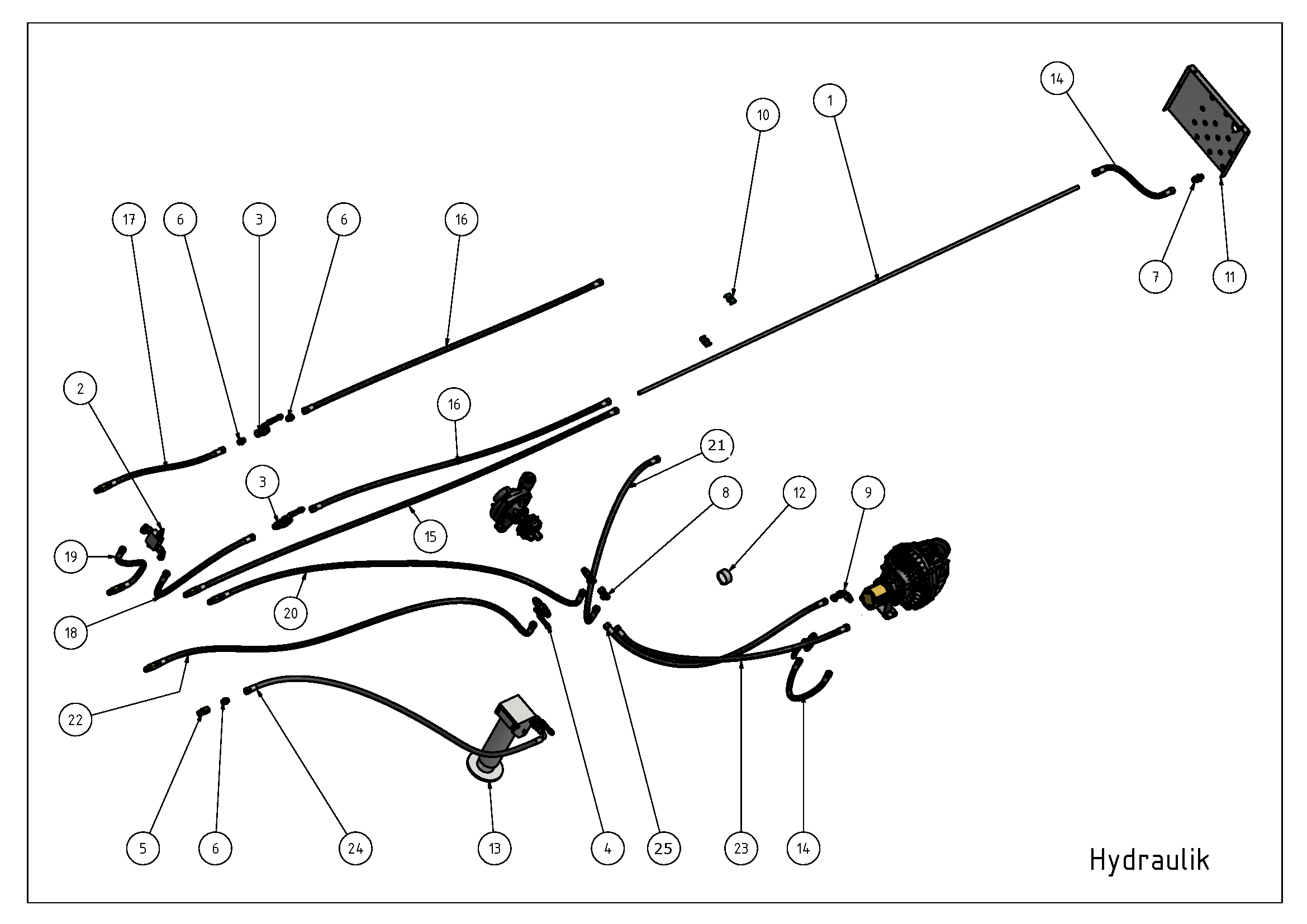

Rysunek złożeniowy

Hydraulika

Name: RUTHENIA ALBA Sp. z o.o.
Telephone: +48571513741

Hydraulika i pneumatykaGFI

Kliknij numer na rysunku, aby dodać część do zapytania. Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.

Poz	Nr	Nazwa (PL)	Oryg. (DE)	Ilość
1	12 269 118 8 – 1	Rura hydrauliczna GFI 15-4	Hydraulikrohr GFI 15-4	6
2	Ventil0020	Zawór zwrotny	Rückschlagventil	1
3	Hahn0013	Zawór kulowy 1/2″	Kugelhahn 1/2″	4
4	Hahn0003	Zawór trójdrogowy 1/2″	3-Wegehahn 1/2″	1
5	Kupp0098	Szybkozłącze	Schnellkupplung	8
6	Verschr0017	Złączka wkręcana	Einschrauber	24
7	Verschr0060	Złączka grodziowa	Schottverschraubung	6
8	Verschr0238	Złączka kątowa L	L-Verschraubung	4
9	Verschr0020	Złączka kątowa nastawna	einstellbarer Winkel	5
10	Schelle0029	Obejma podwójna 15	Doppelschelle 15	15
11	12 269 046 8	Blacha kołnierzowa 2	Flanschblech 2	1
12	Inje0542	Manometr 25 bar	Manometer 25 bar	1
13	Fuß0014	Podpora hydrauliczna	Stützfuss, hydraulisch	1
14	Schlauch0013	Wąż 13 × 450	Schlauch 13 x 450	6
15	Schlauch0018	Wąż 13 × 2500	Schlauch 13 x 2500	3
16	Schlauch0010	Wąż 13 × 3500	Schlauch 13 x 3500	2
17	Schlauch0011	Wąż 13 × 500	Schlauch 13 x 500	1
18	Schlauch0027	Wąż 13 × 1100	Schlauch 13 x 1100	1
19	Schlauch0012	Wąż 13 × 550	Schlauch 13 x 550	1
20	Schlauch0019	Wąż 16 × 2500	Schlauch 16 x 2500	1
21	Schlauch0023	Wąż 13 × 1550	Schlauch 13 x 1550	1
22	Schlauch0025	Wąż 13 × 4300	Schlauch 13 x 4300	1
23	Schlauch0024	Wąż 16 × 1600	Schlauch 16 x 1600	2
24	Schlauch0021	Wąż 10 × 3500	Schlauch 10 x 3500	1
25	Schlauch0020	Wąż 13 × 1050	Schlauch 13 x 1050	1
