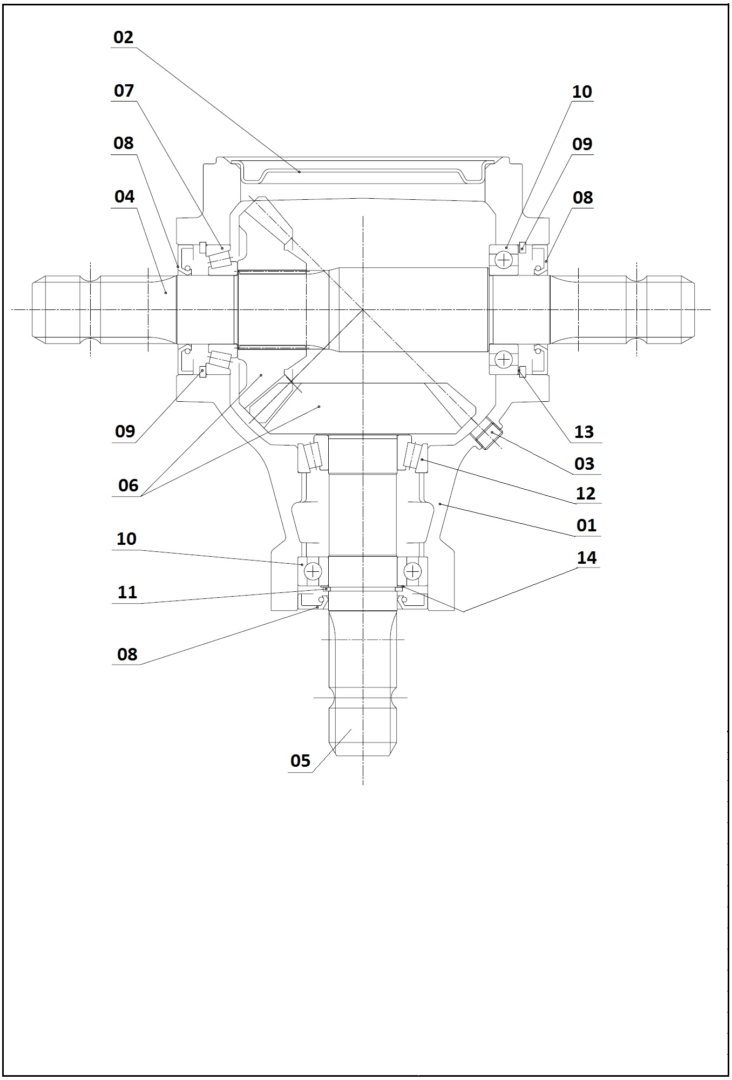

Rysunek złożeniowy
Przekładnia BP
Getriebe BP
Ślimaki i przeładunekGTU
Kliknij numer na rysunku, aby dodać część do zapytania. Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.
| Poz | Nr | Nazwa (PL) | Oryg. (DE) | Ilość | |
|---|---|---|---|---|---|
| 00 | Getr0176 | Przekładnia kompletna | Getriebe komplett | 1 | |
| 01 | Getr0176-01 | Obudowa | Gehäuse | 1 | |
| 02 | Getr0176-02 | Pokrywa zamykająca | Verschlussdeckel | 1 | |
| 03 | Getr0176-03 | Korek gwintowany | Verschlusschraube | 1 | |
| 04 | Getr0176-04 | Wał | Welle | 1 | |
| 05 | Getr0176-05 | Wał | Welle | 1 | |
| 06 | Getr0176-06 | Koło stożkowe | Kegelrad | 2 | |
| 07 | Lager0093 | Łożysko stożkowe | Kegelrollenlager | 1 | |
| 08 | Ring0684 | Pierścień uszczelniający wału (simmering) | Wellendichtring | 3 | |
| 09 | Ring0685 | Pierścień zabezpieczający | Sicherungsring | 2 | |
| 10 | Lager0076 | Łożysko kulkowe | Kugellager | 2 | |
| 11 | Ring0686 | Pierścień zabezpieczający | Sicherungsring | 1 | |
| 12 | Lager0094 | Łożysko stożkowe | Kegelrollenlager | 1 | |
| 13 | Getr0176-13 | Zestaw podkładek dystansowych KIT | Distanzscheiben KIT | 1 | |
| 14 | Getr0176-14 | Zestaw podkładek dystansowych KIT | Distanzscheiben KIT | 1 |
