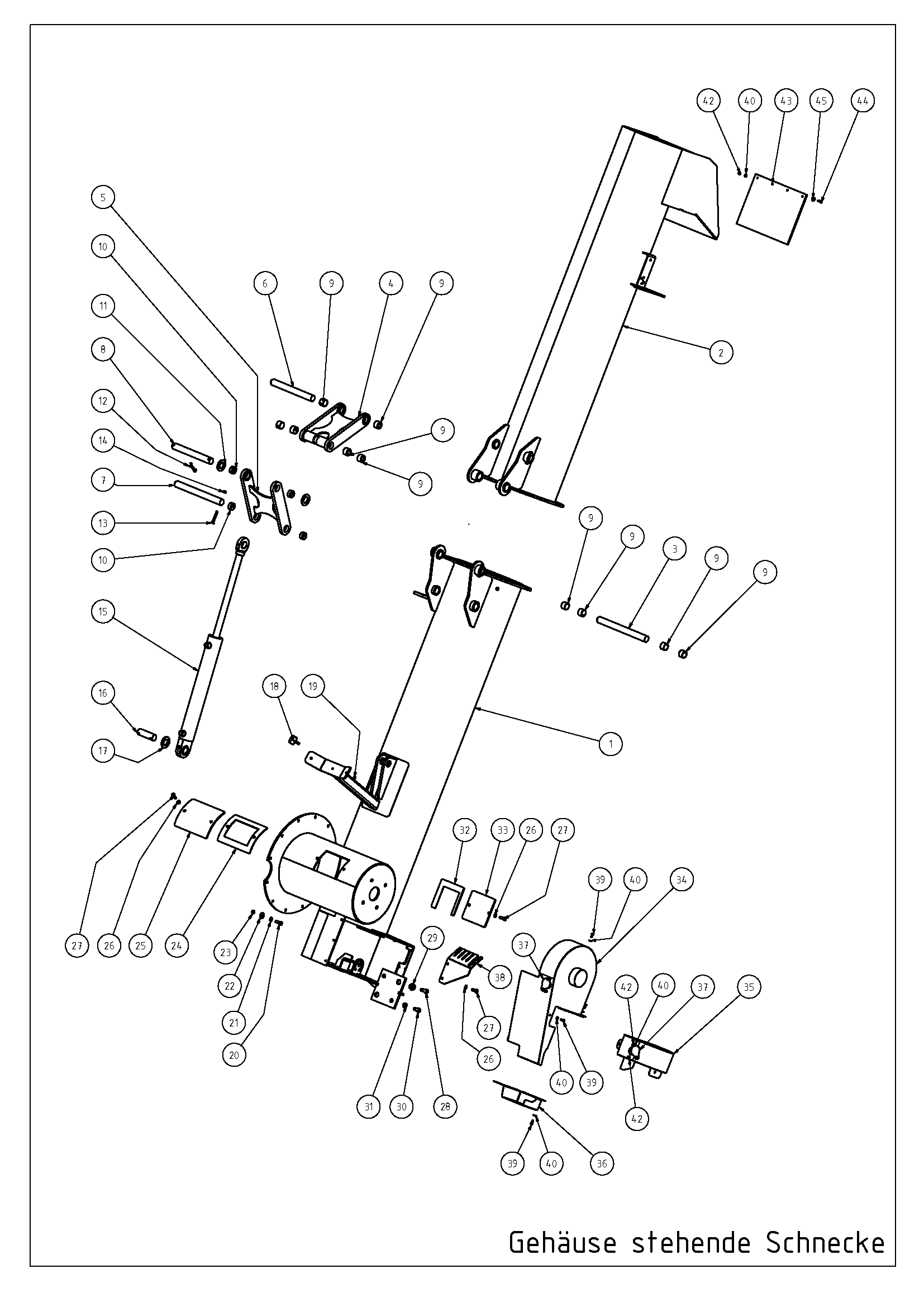

Rysunek złożeniowy

Obudowa ślimaka pionowego

Name: RUTHENIA ALBA Sp. z o.o.
Telephone: +48571513741

Gehäuse stehende Schnecke

Ślimaki i przeładunekGTU

Kliknij numer na rysunku, aby dodać część do zapytania. Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.

Poz	Nr	Nazwa (PL)	Oryg. (DE)	Ilość
1	12 265 004 2 – 1	Obudowa ślimaka, część dolna	Gehäuse Schnecke Unterteil	1
2	12 265 004 2 – 2	Obudowa ślimaka, część górna	Gehäuse Schnecke Oberteil	1
3	12 265 518 4-16	Sworzeń przegubowy	Gelenkbolzen	1
4	12 265 518 4-22	Łącznik przegubowy	Gelenkkoppel	1
5	12 265 518 4-21	Łącznik przegubowy 1	Gelenkkoppel 1	1
6	12 265 518 4-18	Sworzeń łożyska 2	Lagerbolzen 2	1
7	12 265 518 4-19	Sworzeń łożyska 3	Lagerbolzen 3	1
8	12 265 518 4-17	Sworzeń łożyska 1	Lagerbolzen 1	1
9	Buchse0247	Łożysko ślizgowe	Gleitlager	6
10	Buchse0040	Łożysko ślizgowe	Gleitlager	4
11	13 265 518 4-10	Podkładka dystansowa	Distanzscheibe	8
12	Splint0074	Zawleczka	Splint	4
13	Schr0084	Śruba sześciokątna	Sechskantschraube	6
14	Mut0123	Nakrętka samohamowna	Stoppmutter	6
15	13 267 191 4	Siłownik 80×40	Zylinder 80×40	1
16	13 265 042 8-1	Sworzeń przegubu siłownika	Zylinderanlenkbolzen	1
17	13 265 518 4 – 28	Podkładka	Unterlegscheibe	2
18	GTU0014	Odbój metalowy	Metallpuffer	3
19	Mut0181	Nakrętka sześciokątna	Sechskantmutter	3
20	Schr0051	Śruba sześciokątna	Sechskantschraube	12
21	Schei0112	Podkładka	Unterlegscheibe	12
22	Schei0039	Podkładka	Unterlegscheibe	12
23	Mut0047	Nakrętka sześciokątna	Sechskantmutter	12
24	13 265 000 1-22	Guma uszczelniająca	Dichtgummi	1
25	13 265 000 1-9	Pokrywa rury wysypowej	Deckel zu Austragrohr	1
26	Schei0112	Podkładka	Unterlegscheibe	6
27	Schr0075	Śruba sześciokątna	Sechskantschraube	6
28	Schr0476	Śruba sześciokątna	Sechskantschraube	2
29	13 265 522 3	Mimośród	Exenter	2
30	Schr0481	Śruba sześciokątna	Sechskantschraube	2
31	Schei0176	Podkładka	Unterlegscheibe	2
32	13 265 000 1-21	Guma uszczelniająca	Dichtgummi	1
33	13 265 000 1-6	Pokrywa rury wznoszącej	Deckel Steigrohr	1
34	13 267 240 0a-1	Osłona łańcucha 1	Kettenschutz 1	1
35	13 267 240 0a-2	Osłona łańcucha 2	Kettenschutz 2	1
36	13 267 240 0a-8	Blacha osłony łańcucha	Kettenschutzblech	1
37	13 267 411 3-15	Pokrywa otworu smarowego	Schmierlochdeckel	2
38	13 267 412 1	Uchwyt węża	Schlauchhalter	1
39	Schr0035	Śruba sześciokątna	Sechskantschraube	6
40	Schei0117	Podkładka	Unterlegscheibe	6
42	Mut0002	Nakrętka sześciokątna	Sechskantmutter	6
43	13 265 000 1-47	Osłona przeciwbryzgowa	Spritzschutz	1
44	Schr0274	Śruba sześciokątna	Sechskantschraube	5
45	Schei0220	Podkładka	Unterlegscheibe	5
