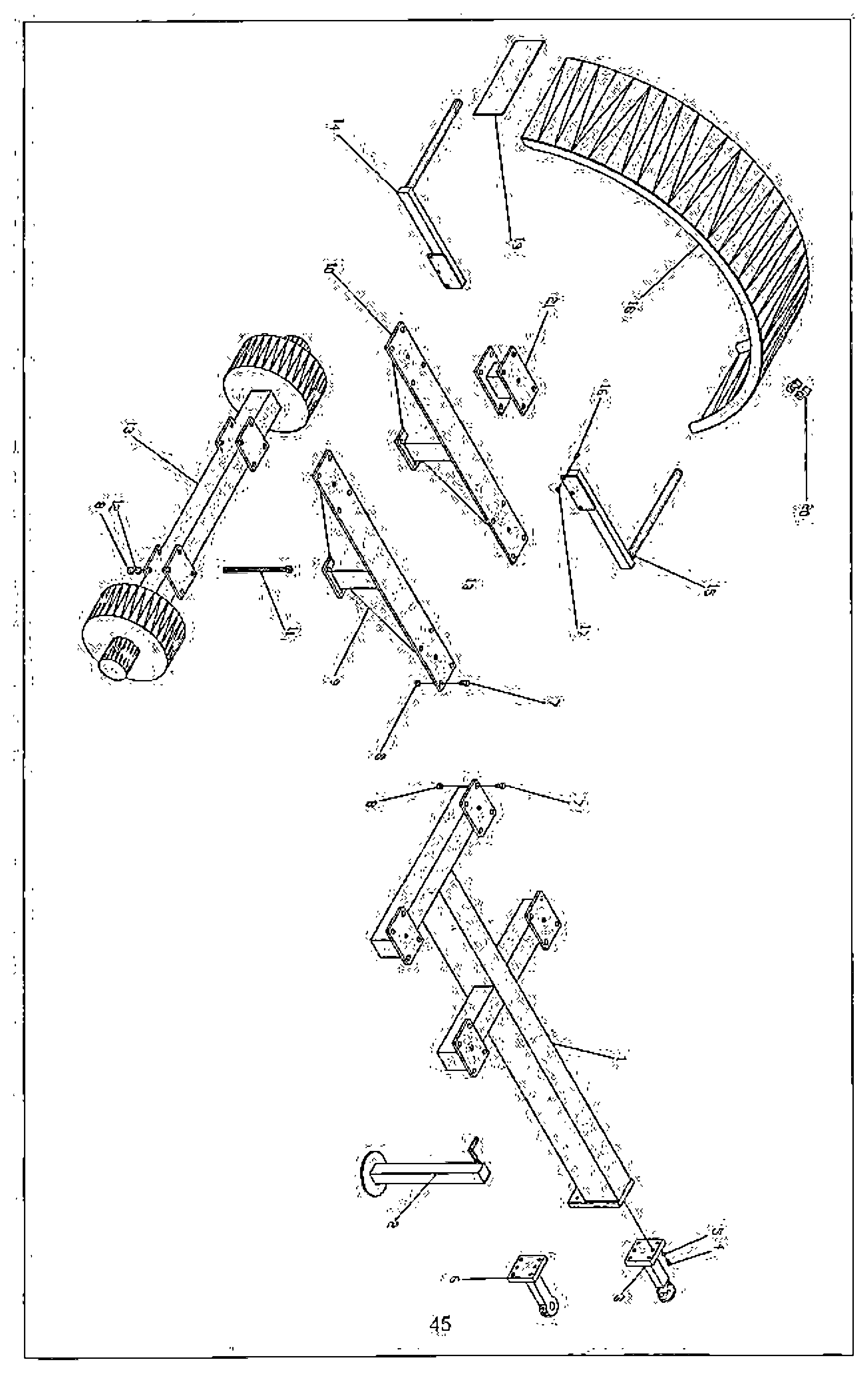

Rysunek złożeniowy

Podwozie (dyszel, oś, błotniki)

Name: RUTHENIA ALBA Sp. z o.o.
Telephone: +48571513741

Fahrwerk (Deichsel, Achse, Kotflügel)

PodwozieD 054D 055D 056D 057

Przeciągnij, aby przesunąć · szczypnij lub +/− aby przybliżyć · dotknij numeru, aby dodać

Kliknij numer na rysunku, aby dodać część do zapytania. Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.

Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.

Poz	Nr	Nazwa (PL)	Oryg. (DE)	Ilość
1a	12 260 550 3	Dyszel prosty 78	Deichsel, gerade 78	1
1b	12 260 565 7	Dyszel obniżony 78	Deichsel, tief 78	1
2	Fuß0008	Noga podporowa	Stützfuss	1
3	Kupp0092	Sprzęg kulowy D80	Kugelkopfkupplung D80	1
4	Schr0737	Śruba sześciokątna M16x55 DIN 933 8.8	Sechskantschraube M16x55 DIN 933 8.8	6
5	Ring0070	Podkładka sprężysta B16 DIN 127	Federring B16 DIN 127	6
6	Öse0016	Ucho zaczepowe 40 DIN 11026	Zugöse 40 DIN 11026	1
7	Schr0841	Śruba sześciokątna M24x80 DIN 933 8.8	Sechskantschraube M24x80 DIN 933 8.8	32
8	Mut0013	Nakrętka sześciokątna M24 DIN 934-8	Sechskantmutter M24 DIN 934-8	64
9a	12 260 534 3	Wspornik osi, prawy, 120 (oś 120 mm)	Achsträger, rechts, 120 (Achse 120 mm)	1
9b	12 260 532 7	Wspornik osi, prawy, 150 (oś 150 mm)	Achsträger, rechts, 150 (Achse 150 mm)	1
10a	12 260 535 1	Wspornik osi, lewy, 120 (oś 120 mm)	Achsträger, links, 120 (Achse 120 mm)	1
10b	12 260 533 5	Wspornik osi, lewy, 150 (oś 150 mm)	Achsträger, links, 150 (Achse 150 mm)	1
11a	Schr0500	Śruba sześciokątna M24x200 (oś 120 mm)	Sechskantschraube M24x200 (Achse 120 mm)	8
11b	Schr0500	Śruba sześciokątna M24 (oś 150 mm)	Sechskantschraube M24 (Achse 150 mm)	8
12	Ring0114	Podkładka sprężysta B24 DIN 127	Federring B24 DIN 127	8
13a	Achse0094	Oś, rozstaw 1800 mm	Achse Spur 1800 mm	1
13b	Achse0097	Oś, rozstaw 2050 mm	Achse Spur 2050 mm	1
13c	Achse0091	Oś, rozstaw regulowany 1800–2250 mm	Achse, Spur verstellbar 1800 bis 2250 mm	1
14a	12 260 525 5	Uchwyt błotnika 1	Kotflügelhalter 1	2
14b	12 260 540 7	Uchwyt błotnika 75 (tylko D 075)	Kotflügelhalter 75 (nur D 075)	1
15a	12 260 526 3	Uchwyt błotnika 2	Kotflügelhalter 2	2
15b	12 260 541 5	Uchwyt błotnika 2 75 (tylko D 075)	Kotflügelhalter 2 75 (nur D 075)	1
16	Schr0256	Śruba sześciokątna M16x30 DIN 933 V2A	Sechskantschraube M16x30 DIN 933 V2A	8
17	Mut0270	Nakrętka sześciokątna M16 DIN 934 V2A	Sechskantmutter M16 DIN 934 V2A	8
18a	12 260 527 1	Błotnik 23.1-26	Kotflügel 23.1-26	2
18b	12 260 528 8	Błotnik 20.8-38	Kotflügel 20.8-38	2
18c	12 260 529 6	Błotnik 700/50-26.5	Kotflügel 700/50-26.5	2
18d	12 260 542 3	Błotnik 18.4-38 D075 (tylko dla D075)	Kotflügel 18.4-38 D075 (nur für D075)	2
19	Streuer2415	Chlapacz (fartuch)	Schmutzfänger	2
20	Schelle0019	Obejma rurowa HS 10-05-042 PP	Rohrschelle HS 10-05-042 PP	16
21	12 260 524 7	Wspornik pośredni 78	Zwischenbock 78	4
22	Platte0003	Płyta błotnika	Platte Kotflügel	8
23	12 260 543 1	Blacha pokrywowa błotnika	Deckblech Kotflügel	8
24	Schr0270	Śruba sześciokątna M8x70 DIN 933	Sechskantschraube M8x70 DIN 933	16
25	Schei0117	Podkładka 8,4 DIN 125	Scheibe 8,4 DIN 125	20
26	Mut0017	Nakrętka sześciokątna M8 DIN 934	Sechskantmutter M8 DIN 934	20
