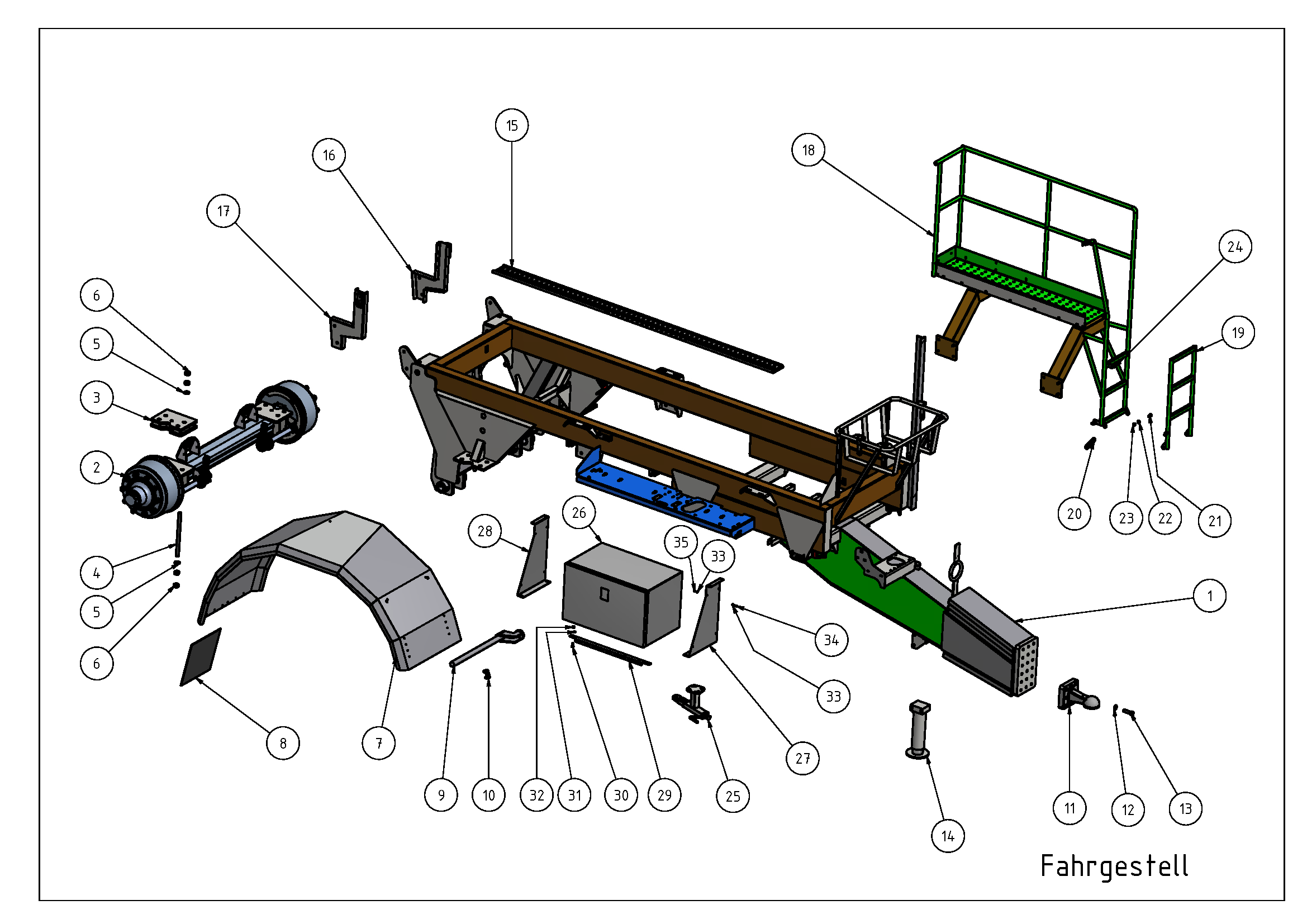

Rysunek złożeniowy

Podwozie

Name: RUTHENIA ALBA Sp. z o.o.
Telephone: +48571513741

Fahrgestell

Rama i podwozieGFI

Kliknij numer na rysunku, aby dodać część do zapytania. Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.

Poz	Nr	Nazwa (PL)	Oryg. (DE)	Ilość
1	12 269 030 6	Podwozie	Fahrgestell	1
2	12 269 090 0	Oś GFI	Achse GFI	1
3a	12 269 087 8	Kozioł pośredni 1 GFI (65 mm)	Zwischenbock 1 GFI (65 mm)	2
3b	12 269 088 6	Kozioł pośredni 2 GFI (145 mm)	Zwischenbock 2 GFI (145 mm)	2
4a	12 269 091 7	Pręt gwintowany GFI (465 mm)	Gewindestange GFI (465 mm)	8
4b	12 269 091 7 – 1	Pręt gwintowany GFI (385 mm)	Gewindestange GFI (385 mm)	8
4c	12 266 883 0	Pręt gwintowany GFI (320 mm)	Gewindestange GFI (320 mm)	8
6	Mut0042	Nakrętka sześciokątna	Sechskantmutter	32
7a	12 269 040 2 – R	Błotnik 800/60 R32 prawy	Kotflügel 800/60 R32 rechts	1
7b	12 269 041 0 – R	Błotnik 800/70 R32 prawy	Kotflügel 800/70 R32 rechts	1
7c	12 269 042 7 – R	Błotnik 800/70 R38 prawy	Kotflügel 800/70 R38 rechts	1
8	Streuer2416	Fartuch przeciwbłotny	Schmutzfänger	4
11	Öse0028	Zaczep kulowy	Zugkugelkupplung	1
13	Schr0856	Śruba sześciokątna	Sechskantschraube	8
14	Fuß0014	Podpora hydrauliczna	Stützfuss hydraulisch	1
15	12 269 037 1	Platforma GFI 15-4	Pritsche GFI 15-4	1
16	12 269 039 6 – L	Uchwyt belki lamp lewy	Halter Lampenbalken links	1
17	12 269 039 6 – R	Uchwyt belki lamp prawy	Halter Lampenbalken rechts	1
18	12 269 065 2	Pomost GFI 15-4	Bühne GFI 15-4	1
19	12 259 058 5	Drabina dolna	Leiter unten	1
20	Fed0049	Sprężyna naciągowa drabiny	Zugfeder Leiter	1
21	Schr0313	Śruba sześciokątna	Sechskantschraube	2
22	Mut0180	Nakrętka sześciokątna	Sechskantmutter	2
23	Schei0112	Podkładka	Unterlegscheibe	4
24	Sonstig0012	Ogranicznik	Anschlag	1
25	12 260 563 2	Uchwyt hamulca ręcznego, krótki	Halter Handbremse kurz	1
27	12 269 125 1 – R	Uchwyt prawy	Halter rechts	1
28	12 269 125 1 – L	Uchwyt lewy	Halter links	1
29	12 269 125 1 – 1	Uchwyt dna zbiornika	Halter Behälterboden	2
30	Schei0468	Podkładka	Unterlegscheibe	16
31	Schr0005	Śruba sześciokątna	Sechskantschraube	5
32	Mut0181	Nakrętka sześciokątna	Sechskantmutter	5
33	Schei0773	Podkładka	Unterlegscheibe	10
34	Schr0266	Śruba sześciokątna	Sechskantschraube	5
35	Mut0108	Nakrętka sześciokątna	Sechskantmutter	5
