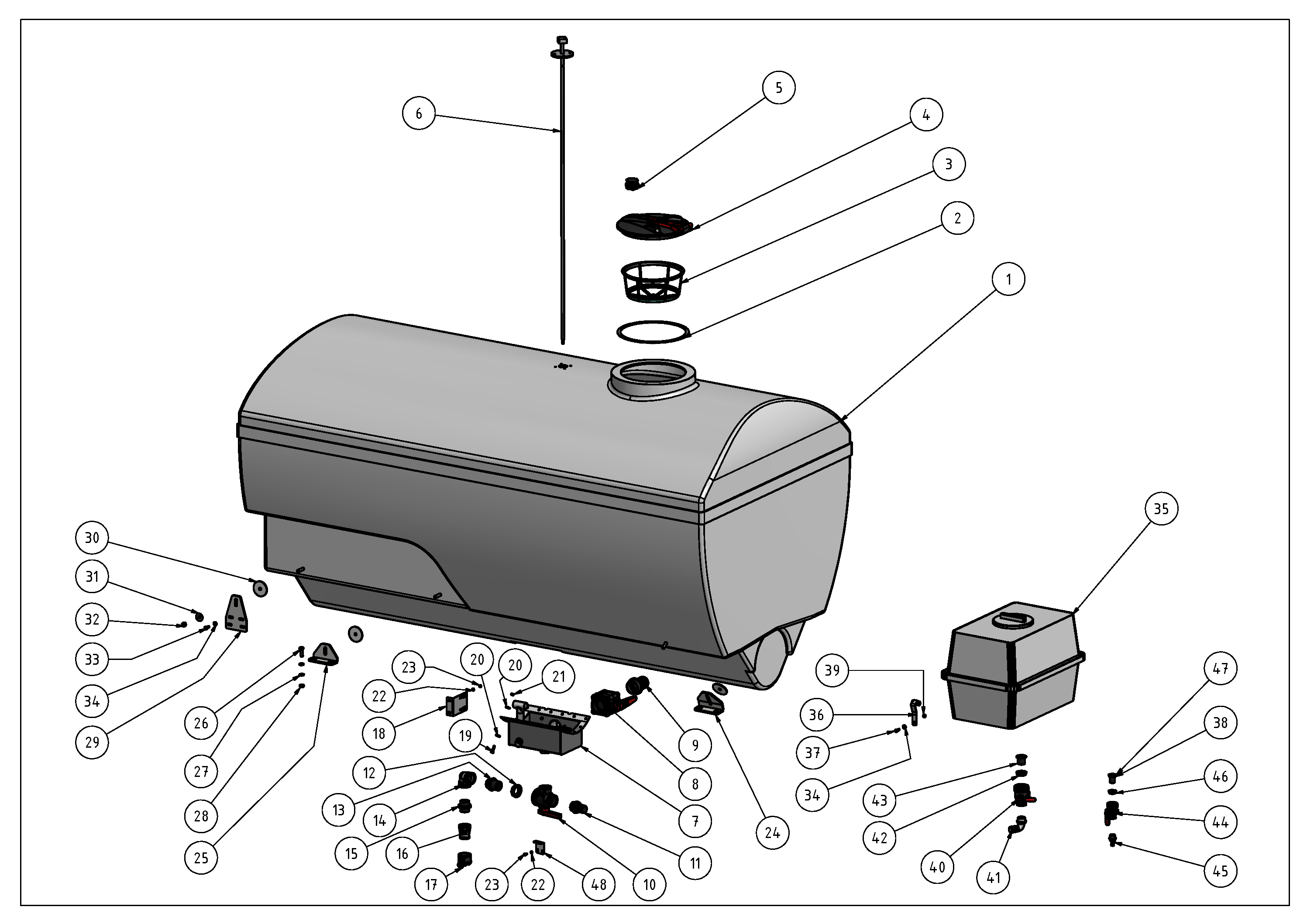

Rysunek złożeniowy
Zbiornik nawozu
Düngemittelbehälter
Zbiornik i dozowanieGFI
Przeciągnij, aby przesunąć · szczypnij lub +/− aby przybliżyć · dotknij numeru, aby dodać
Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.
| Poz | Nr | Nazwa (PL) | Oryg. (DE) | Ilość | |
|---|---|---|---|---|---|
| 1 | Inje0130 | Zbiornik 8000l | Behälter 8000l | 1 | |
| 2 | Inje1176 | Uszczelka pokrywy | Deckeldichtung | 1 | |
| 3 | Inje1177 | Sito | Sieb | 1 | |
| 4 | Inje1170 | Pokrywa | Deckel | 1 | |
| 5 | Inje1169 | Zawór odpowietrzający | Entlüftungsventil | 2 | |
| 6 | Sonstig0045 | Czujnik poziomu | Füllstandssensor | 1 | |
| 7 | 12 269 113 0 | Miska zbiorcza (Sumpf) | Sumpf | 1 | |
| 8 | Inje0537 | Zawór kulowy 2-drogowy 3″ | Kugelhahn 2 Wege 3″ | 1 | |
| 9 | Inje1154 | Przyłącze węża | Schlauchanschluss | 1 | |
| 10 | Inje0567 | Zawór trójdrogowy 2″ | 3-Wegehahn 2″ | 1 | |
| 11 | Inje1092 | Przyłącze węża 2″ | Schlauchanschluss 2″ | 1 | |
| 12 | Inje1089 | Przeciwnakrętka 2″ | Kontermutter 2″ | 1 | |
| 13 | Inje1079 | Nypel podwójny 2″, niesymetryczny | Doppelnippel 2″, unsymmetrisch | 1 | |
| 14 | Inje1091 | Kolano 90° | Bogen 90° | 1 | |
| 15 | Inje0549 | Nypel podwójny krótki 2″ | Doppelnippel kurz 2″ | 1 | |
| 16 | Inje1080 | Adapter zewnętrzny Camlock 2″ | Außenadapter Camlock 2″ | 1 | |
| 17 | Inje1049 | Korek do adaptera zewnętrznego 2″ | Stopfen f. Aussenadapter 2″ | 1 | |
| 18 | 12 266 865 4.6-2 | Zabezpieczenie przed obrotem | Verdrehsicherung | 1 | |
| 19 | Schr0079 | Śruba sześciokątna | Sechskantschraube | 18 | |
| 20 | Schei0470 | Podkładka | Unterlegscheibe | 36 | |
| 21 | Mut0253 | Nakrętka sześciokątna | Sechskantmutter | 18 | |
| 22 | Schei0117 | Podkładka | Unterlegscheibe | 4 | |
| 23 | Mut0017 | Nakrętka sześciokątna | Sechskantmutter | 4 | |
| 24 | 12 269 028 3 | Nakładka zbiornika przednia | Lasche Tank vorn | 2 | |
| 25 | 12 269 029 1 | Nakładka zbiornika środkowa | Lasche Tank mitte | 2 | |
| 26 | Schr0476 | Śruba sześciokątna | Sechskantschraube | 8 | |
| 27 | Schei0176 | Podkładka | Unterlegscheibe | 16 | |
| 28 | Mut0253 | Nakrętka sześciokątna | Sechskantmutter | 8 | |
| 29 | 12 266 135 0 | Uchwyt zbiornika prosty | Tankhalter gerade | 2 | |
| 30 | 12 266 942 1 | Podkładka dystansowa | Distanzscheibe | 6 | |
| 31 | Schei0120 | Podkładka | Unterlegscheibe | 6 | |
| 32 | Mut0270 | Nakrętka sześciokątna | Sechskantmutter | 6 | |
| 33 | Schr0383 | Śruba sześciokątna | Sechskantschraube | 8 | |
| 34 | Schei0112 | Podkładka | Unterlegscheibe | 8 | |
| 35 | 12 269 115 5 | Zbiornik do mycia rąk 200 l | Handwaschbehälter 200 l | 1 | |
| 36 | 12 266 363 3 | Mocowanie zbiornika 200 l | Fixierung 200l Tank | 2 | |
| 37 | Schr0311 | Śruba sześciokątna | Sechskantschraube | 2 | |
| 38 | Inje0968 | Uszczelka 1″ | Dichtung 1″ | 1 | |
| 39 | Mut0123 | Nakrętka sześciokątna | Sechskantmutter | 2 | |
| 40 | Inje0595 | Zawór kulowy | Kugelventil | 1 | |
| 41 | Inje1100 | Przyłącze węża 1 1/2″ | Schlauchanschluss 1 1/2″ | 1 | |
| 42 | Inje1082 | Przeciwnakrętka 1 1/2″ | Kontermutter 1 1/2″ | 1 | |
| 43 | Inje1077 | Króciec spustowy 1 1/2″ | Ablaufstutzen 1 1/2″ | 1 | |
| 44 | Inje0033 | Zawór kulowy 1″ | Kugelventil 1″ | 1 | |
| 45 | Inje1130 | Przyłącze węża 1″ | Schlauchanschluss 1″ | 1 | |
| 46 | Inje1081 | Przeciwnakrętka 1″ | Kontermutter 1″ | 1 | |
| 47 | Inje1076 | Króciec spustowy 1″ | Ablaufstutzen 1″ | 1 | |
| 48 | 12 266 865 4.6-2 | Zabezpieczenie przed obrotem | Verdrehsicherung | 1 |
