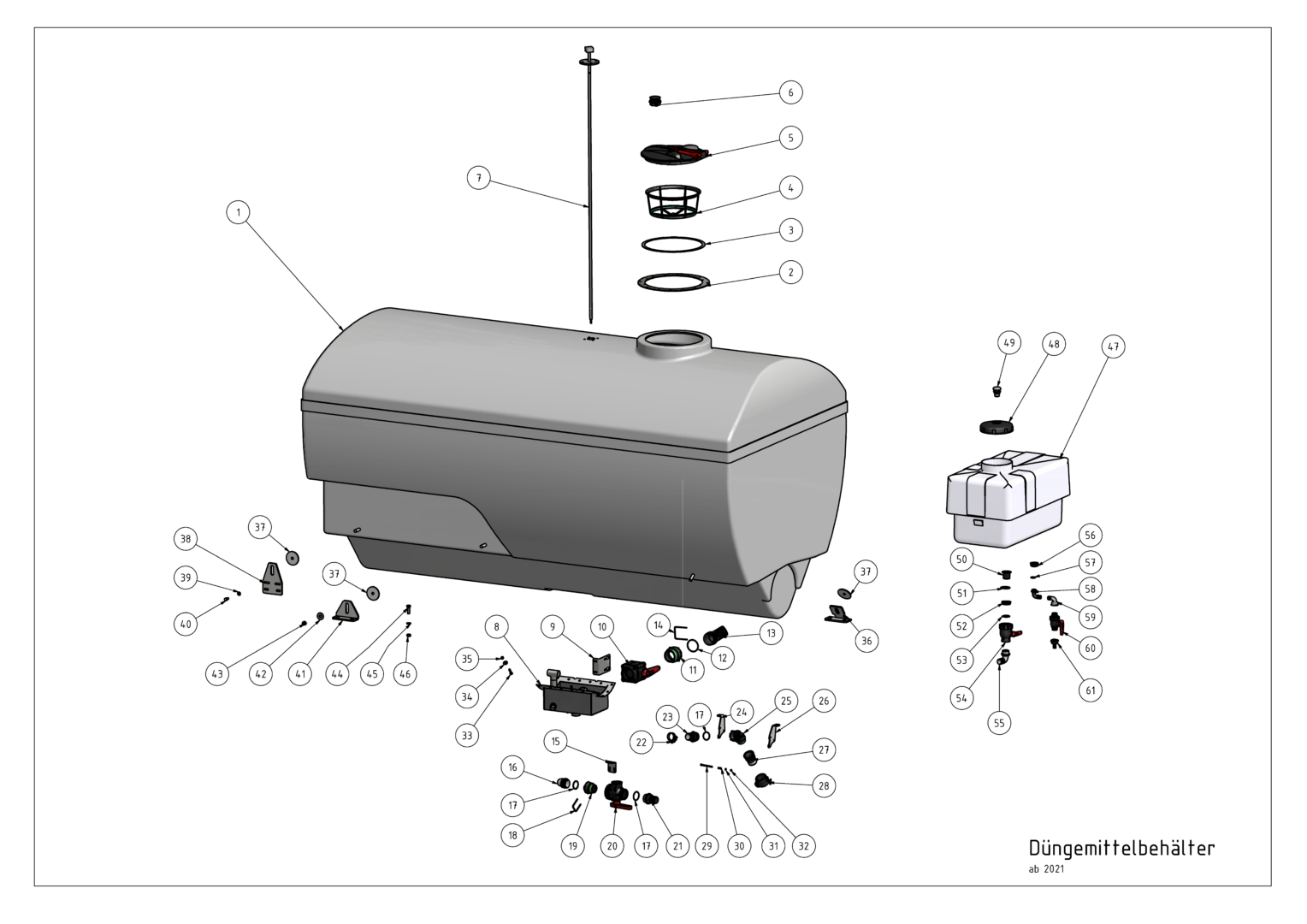

Rysunek złożeniowy

Zbiornik nawozu (2021)

Name: RUTHENIA ALBA Sp. z o.o.
Telephone: +48571513741

Düngemittelbehälter 2021

Zbiornik i dozowanieGFI

Przeciągnij, aby przesunąć · szczypnij lub +/− aby przybliżyć · dotknij numeru, aby dodać

Kliknij numer na rysunku, aby dodać część do zapytania. Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.

Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.

Poz	Nr	Nazwa (PL)	Oryg. (DE)	Ilość
1	Inje0130	Zbiornik 8000l	Behälter 8000l	1
2	12 269 069 3	Pierścień pokrywy	Deckelring	1
3	Inje1176	Uszczelka pokrywy	Deckeldichtung	1
4	Inje1177	Sito	Sieb	1
5	Inje1170	Pokrywa	Deckel	1
6	Inje1169	Zawór odpowietrzający	Entlüftungsventil	2
7	Sonstig0045	Czujnik poziomu	Füllstandssensor	1
8	12 269 114 7	Miska zbiorcza (Sumpf)	Sumpf	1
9	12 269 113 0 – 3	Zabezpieczenie przed obrotem	Verdrehsicherung	1
10	Inje0537	Zawór kulowy 2-drogowy 3″	Kugelhahn 2 Wege 3″	1
11	Inje1051	Przyłącze z gwintem zewnętrznym	Aussengewindeanschluss	1
12	Inje1020	O-ring G 3″	O-Ring G 3″	2
13	Inje1049	Tulejka wtykowa T9 do węża	Stecktülle T9 Schlauch	1
14	Inje1045	Klamra T9	Klammer T9	1
15	12 266 865 4.6-2	Zabezpieczenie przed obrotem	Verdrehsicherung	1
16	Inje1047	Tulejka wtykowa 90°	Stecktülle 90°	1
17	Inje1016	O-ring	O-Ring	4
18	Inje1044	Klamra	Klammer	2
19	Inje1050	Przyłącze gwintowane 2″	Gewindeanschluss 2″	1
20	Inje0567	Zawór trójdrogowy 2″	3-Wegehahn 2″	1
21	Inje1092	Przyłącze węża 2″	Schlauchanschl. 2″	1
22	Inje0103	Opaska węża	Schlauchklemme	2
23	Inje1046	Tulejka wtykowa	Stecktülle	1
24	12 269 096 6 – R	Uchwyt króćca napełniania prawy	Halter Befüllstutzen rechts	1
25	Inje1048	Przyłącze gwintowane 45°	Gewindeanschluss 45°	1
26	12 269 096 6 – L	Uchwyt króćca napełniania lewy	Halter Befüllstutzen links	1
27	Inje1080	Adapter zewnętrzny Camlock 2″	Außenadapter Camlock 2″	1
28	Inje1049	Korek do adaptera zewnętrznego 2″	Stopfen f. Aussenadapter 2″	1
29	Schr0011	Śruba sześciokątna	Sechskantschraube	3
30	12 269 096 6 – 2	Tuleja króćca napełniania	Buchse Befüllstutzen	6
31	Schei0773	Podkładka	Unterlegscheibe	12
32	Mut0301	Nakrętka sześciokątna	Sechskantmutter	3
33	Schr0079	Śruba sześciokątna	Sechskantschraube	18
34	Schei0470	Podkładka	Unterlegscheibe	36
35	Mut0181	Nakrętka sześciokątna	Sechskantmutter	18
36	12 269 028 3	Nakładka zbiornika przednia	Lasche Tank vorn	2
37	12 266 942 1	Podkładka dystansowa	Distanzscheibe	6
38	12 266 135 0	Uchwyt zbiornika prosty	Tankhalter gerade	2
39	Schei0112	Podkładka	Unterlegscheibe	8
40	Schr0383	Śruba sześciokątna	Sechskantschraube	8
41	12 269 029 1	Nakładka zbiornika środkowa	Lasche Tank mitte	2
42	Schei0120	Podkładka	Unterlegscheibe	6
43	Mut0270	Nakrętka sześciokątna	Sechskantmutter	6
44	Schr0476	Śruba sześciokątna	Sechskantschraube	8
45	Schei0176	Podkładka	Unterlegscheibe	16
46	Mut0253	Nakrętka sześciokątna	Sechskantmutter	8
47	12 269 176 6	Zbiornik do mycia rąk PE 200 l	Handwaschtank PE 200 l	1
48	Tank0201	Pokrywa	Deckel	1
49	Inje0051	Zawór labiryntowy odpowietrzający 1″	Entlüftung-Labyrinthventil 1″	1
50	Inje1077	Króciec spustowy 1 1/2″	Ablaufstutzen 1 1/2″	1
51	Inje0979	Uszczelka 1 1/2″	Dichtung 1 1/2″	1
52	Inje1082	Przeciwnakrętka 1 1/2″	Kontermutter 1 1/2″	1
53	Inje0081	O-ring G 1 1/2″	O-Ring G 1 1/2″	2
54	Inje0595	Zawór kulowy G1 1/2″	Kugelventil G1 1/2″	1
55	Inje1100	Przyłącze węża 1 1/2″	Schlauchanschl. 1 1/2″	1
56	Inje1232	Nakrętka nasadowa 1 1/4″	Überwurfmutter 1 1/4″	1
57	Inje1235	O-ring G1 1/4″	O-Ring G1 1/4″	1
58	Inje1234	Przyłącze węża 1 1/4″	Schlauchanschluss 1 1/4″	1
59	Inje1233	Tulejka nasadowa 90°	Stülptülle 90°	1
60	Inje1231	Zawór kulowy	Kugelventil	1
61	Inje1052	Tulejka nasadowa	Stulptülle	1
