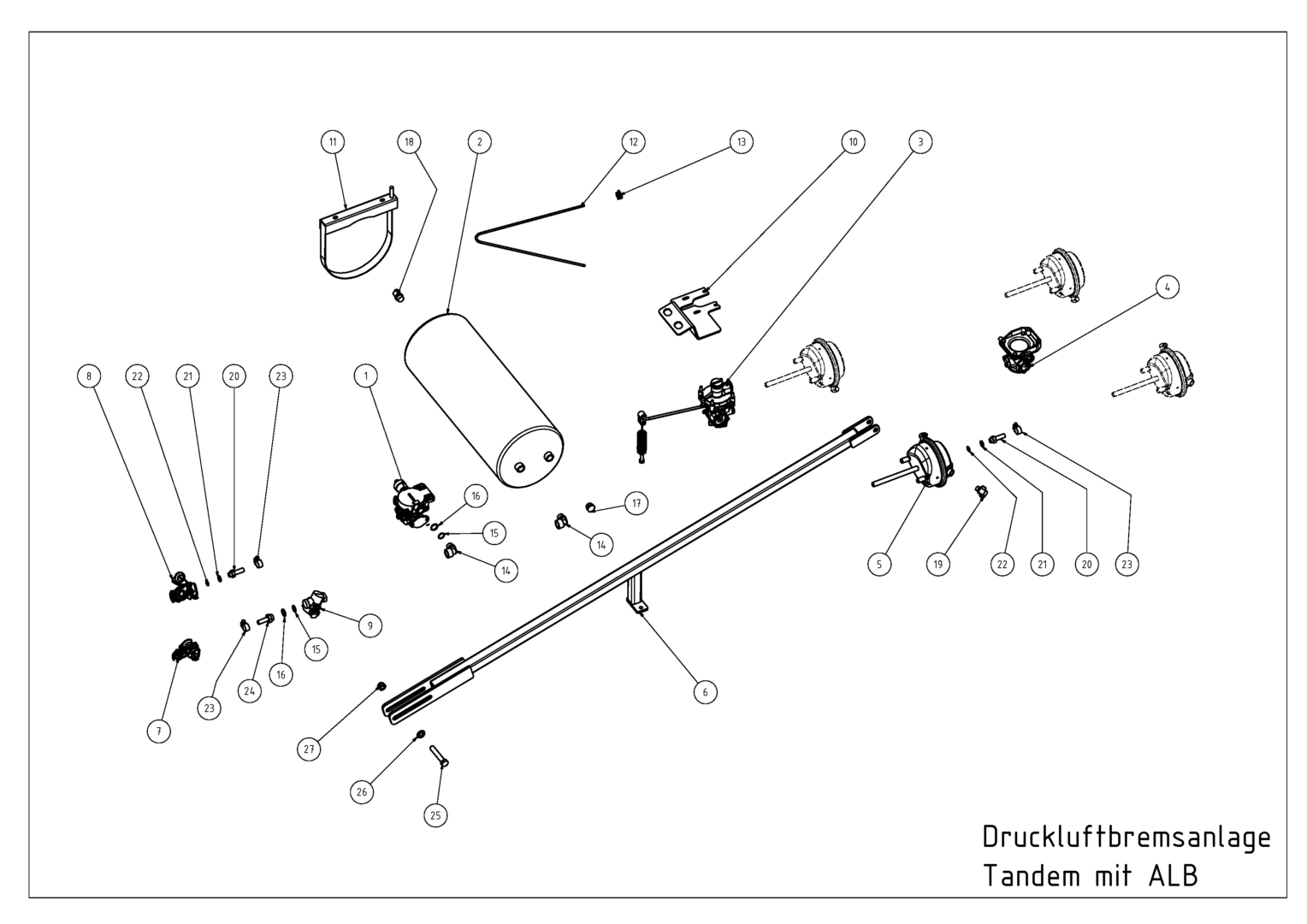

Rysunek złożeniowy
Pneumatyczny układ hamulcowy tandem z regulatorem ALB
Druckluftbremsanlage Tandem mit ALB
Układ jezdnyGTU
Przeciągnij, aby przesunąć · szczypnij lub +/− aby przybliżyć · dotknij numeru, aby dodać
Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.
| Poz | Nr | Nazwa (PL) | Oryg. (DE) | Ilość | |
|---|---|---|---|---|---|
| 1 | Bremse0014 | Zawór hamulcowy bez regulatora | Brems Ventil ohne Regler | 1 | |
| 2 | Behäl0016 | Zbiornik powietrza 60 l | Luftbehälter 60 l | 1 | |
| 3 | Bremse0011 | Zawór ALB mechaniczny | ALB-Ventil mechanisch | 1 | |
| 4 | Ventil0207 | Zawór szybkiego luzowania (pneumatyka) | Luft Schnelllöseventil | 1 | |
| 5 | Zylind0022 | Siłownik hamulcowy | Bremszylinder | 4 | |
| 6 | 12 260 644 0 | Dźwignia ALB (Boogie) | Hebel ALB Boogie | 1 | |
| 7 | Kopf0017 | Złącze żółte | Kupplung gelb | 1 | |
| 8 | Kopf0020 | Złącze czerwone | Kupplung rot | 1 | |
| 9 | Filter0019 | Filtr przewodu | Leitungsfilter | 2 | |
| 10 | 12 260 643 2 | Blacha mocująca ALB (rozsiewacz) | Halteblech ALB Streuer | 1 | |
| 11 | Behäl0015 | Uchwyt zbiornika powietrza | Luft Halter Kessel | 2 | |
| 12 | Seil0024 | Linka hamulca | Bremsseil | 1 | |
| 13 | Klemme0003 | Zacisk linowy | Drahtseilklemme | 6 | |
| 14 | Verschr0176 | Złączka kątowa (pneumatyka) | Luft Winkel | 2 | |
| 15 | Ring0033 | O-ring | O-Ring | 1 | |
| 16 | Ring0033 | O-ring | O-Ring | 1 | |
| 17 | Schr0869 | Korek gwintowany (pneumatyka) | Luft Verschlußschraube | 1 | |
| 18 | Stutz0381 | Przyłącze kontrolne (pneumatyka) | Luft Prüfanschluss | 1 | |
| 19 | Stutz0382 | Przyłącze kontrolne (pneumatyka) | Luft Prüfanschluss | 1 | |
| 20 | Stutz0091 | Króciec węża (pneumatyka) | Luft Schlauchstutzen | 6 | |
| 21 | Ring0032 | O-ring | O-Ring | 1 | |
| 22 | Ring0032 | O-ring | O-Ring | 1 | |
| 23 | Schlau0032 | Opaska węża (pneumatyka) | Luft Schlauchschelle | 1 | |
| 24 | Stutz0086 | Króciec węża (pneumatyka) | Luft Schlauchstutzen | 1 | |
| 25 | Schr0736 | Śruba sześciokątna | Sechskantschraube | 2 | |
| 26 | Schei0176 | Podkładka | Unterlegscheibe | 4 | |
| 27 | Mut0270 | Nakrętka sześciokątna | Sechskantmutter | 2 |
