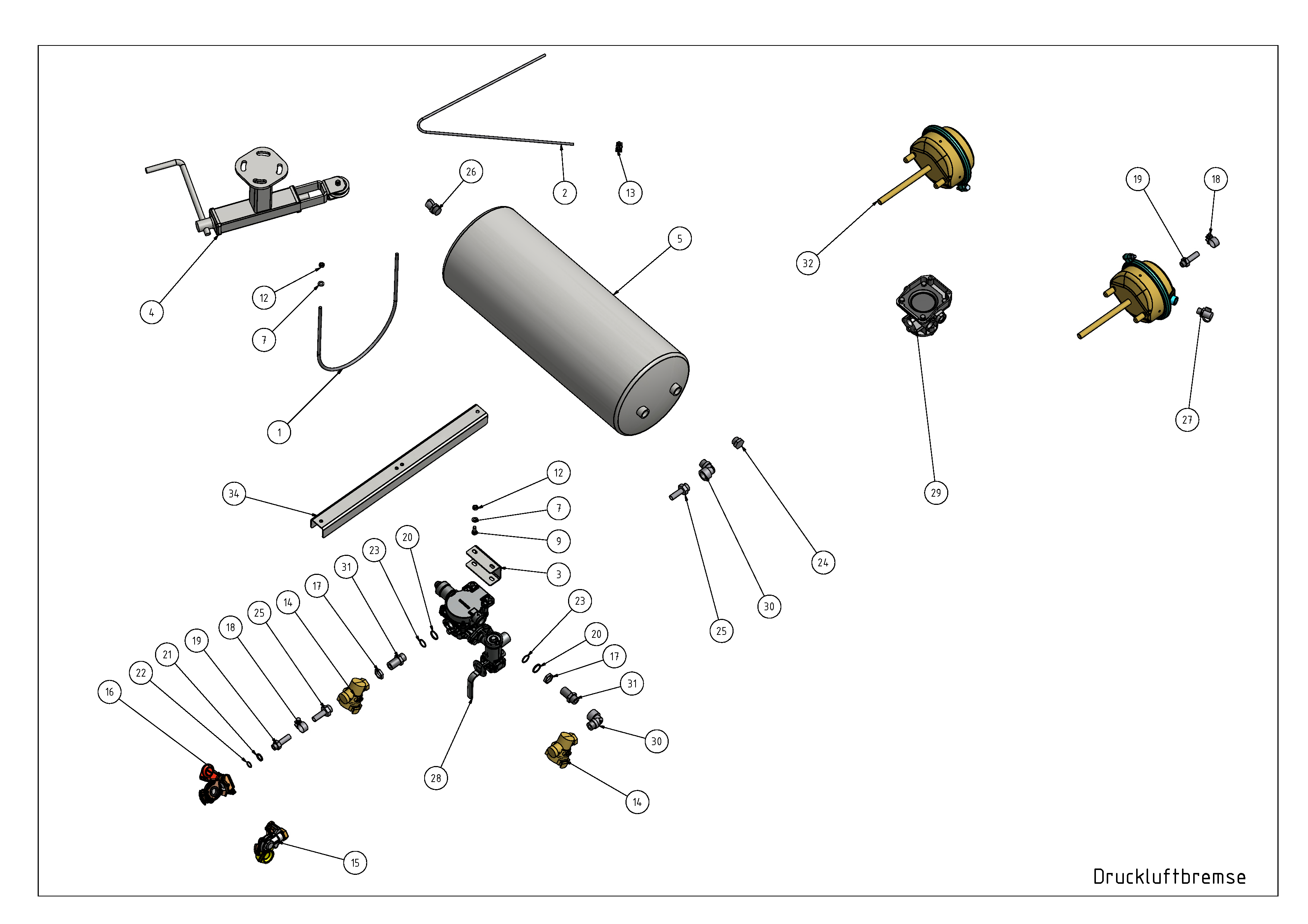

Rysunek złożeniowy
Pneumatyczny układ hamulcowy tandem
Druckluftbremsanlage Tandem
Przeciągnij, aby przesunąć · szczypnij lub +/− aby przybliżyć · dotknij numeru, aby dodać
Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.
| Poz | Nr | Nazwa (PL) | Oryg. (DE) | Ilość | |
|---|---|---|---|---|---|
| 1 | 12 254 205 5 | Obejma zbiornika | Kesselbügel | 2 | |
| 2 | Seil0024 | Linka hamulca | Bremsseil | 1 | |
| 3 | 12 258 126 2 – 1 | Przedłużenie zaworu hamulcowego | Verlängerung Bremsventil | 1 | |
| 4 | 12 260 563 2 | Uchwyt hamulca ręcznego, krótki | Halter Handbremse kurz | 1 | |
| 5 | Behäl0009 | Zbiornik powietrza 40 l | Luftbehälter 40 l | 1 | |
| 6 | Schei0112 | Podkładka | Unterlegscheibe | 8 | |
| 7 | Schei0117 | Podkładka | Unterlegscheibe | 12 | |
| 8 | Schr0075 | Śruba sześciokątna | Sechskantschraube | 4 | |
| 9 | Schr0035 | Śruba sześciokątna | Sechskantschraube | 2 | |
| 10 | Schr0274 | Śruba sześciokątna | Sechskantschraube | 2 | |
| 11 | Mut0047 | Nakrętka sześciokątna | Sechskantmutter | 4 | |
| 12 | Mut0017 | Nakrętka sześciokątna | Sechskantmutter | 12 | |
| 13 | Klemme0003 | Zacisk linowy 6 | Drahtseilklemme 6 | 6 | |
| 14 | Filter0019 | Filtr powietrza | Luftfilter | 2 | |
| 15 | Kopf0017 | Złącze żółte | Kupplung gelb | 1 | |
| 16 | Kopf0020 | Złącze czerwone | Kupplung rot | 1 | |
| 17 | Mut0312 | Przeciwnakrętka (pneumatyka) | Luft Gegenmutter | 2 | |
| 18 | Schlau0032 | Opaska węża (pneumatyka) | Luft Schlauchschelle | 16 | |
| 19 | Stutz0091 | Króciec węża (pneumatyka) | Luft Schlauchstutzen | 12 | |
| 20 | Ring0015 | Pierścień dociskowy (pneumatyka) | Luft Druckring | 10 | |
| 21 | Ring0016 | Pierścień dociskowy (pneumatyka) | Luft Druckring | 13 | |
| 22 | Ring0017 | Pierścień uszczelniający (pneumatyka) | Luft Dichtring | 13 | |
| 23 | Ring0018 | Pierścień uszczelniający (pneumatyka) | Luft Dichtring | 10 | |
| 24 | Schr0869 | Korek gwintowany (pneumatyka) | Luft Verschlußschraube | 1 | |
| 25 | Stutz0086 | Króciec węża (pneumatyka) | Luft Schlauchstutzen | 5 | |
| 26 | Stutz0381 | Przyłącze kontrolne (pneumatyka) | Luft Prüfanschluss | 1 | |
| 27 | Stutz0382 | Przyłącze kontrolne (pneumatyka) | Luft Prüfanschluss | 1 | |
| 28 | Ventil0131 | Zawór hamulcowy | Bremsventil | 1 | |
| 29 | Ventil0207 | Zawór szybkiego luzowania | Schnelllöseventil | 2 | |
| 30 | Verschr0176 | Złączka kątowa (pneumatyka) | Luft Winkel | 2 | |
| 31 | Verschr0177 | Złączka wkręcana (pneumatyka) | Luft Einschrauber | 2 | |
| 32 | Zylind0022 | Membranowy siłownik hamulcowy | Membranbremszylinder | 4 | |
| 33 | Schlau0467 | Przewód hamulcowy | Bremsschlauch | 1 | |
| 34 | 12 260 699 6 | Przedłużenie konsoli | Konsolenverlängerung | 2 |
