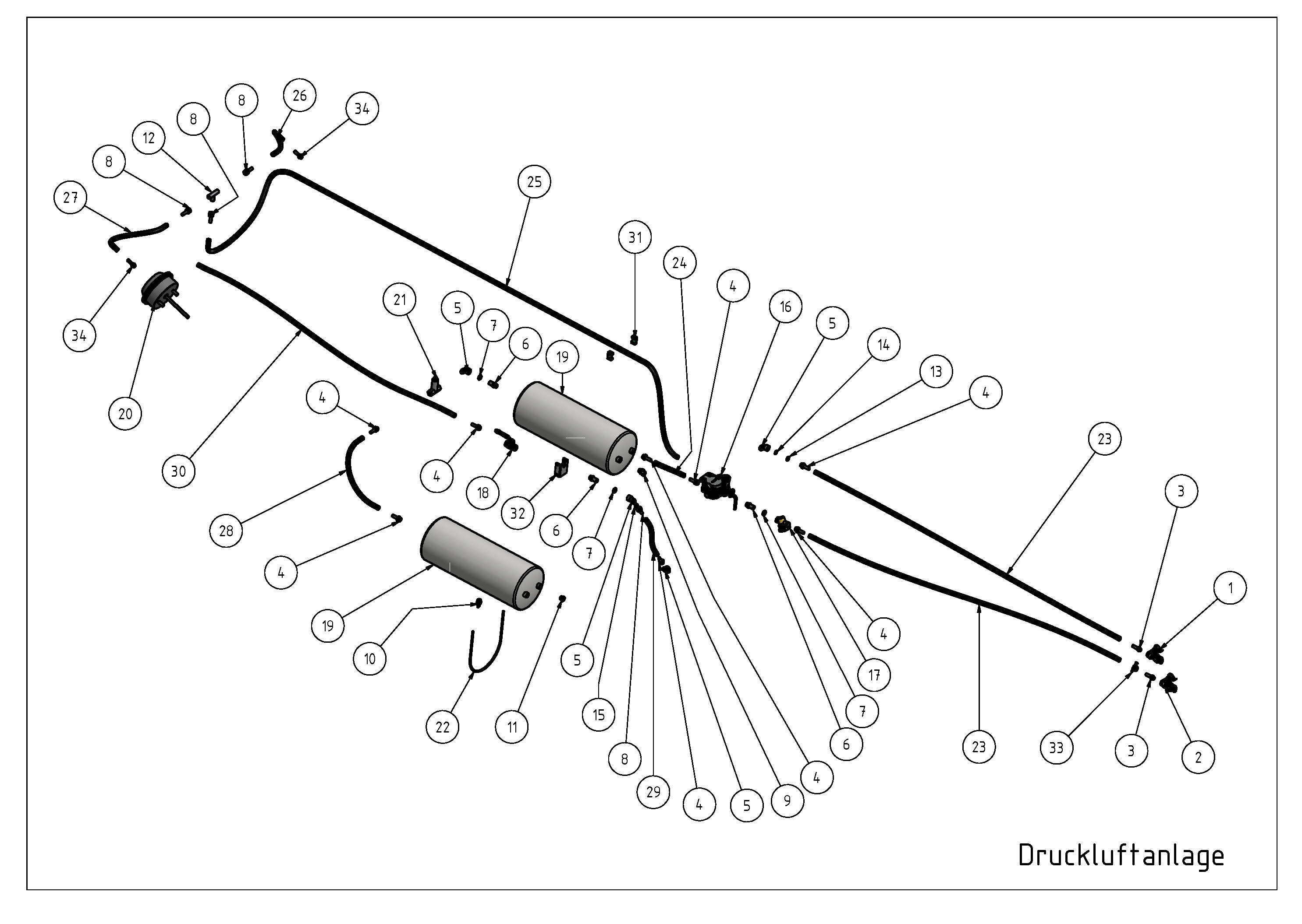

Rysunek złożeniowy
Instalacja pneumatyczna
Druckluftanlage
Hydraulika i pneumatykaGFI
Przeciągnij, aby przesunąć · szczypnij lub +/− aby przybliżyć · dotknij numeru, aby dodać
Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.
| Poz | Nr | Nazwa (PL) | Oryg. (DE) | Ilość | |
|---|---|---|---|---|---|
| 1 | Kopf0020 | Głowica sprzęgu czerwona | Kupplungskopf rot | 1 | |
| 2 | Kopf0020 | Głowica sprzęgu żółta | Kupplungskopf gelb | 1 | |
| 3 | Stutz0091 | Króciec węża | Schlauchstutzen | 4 | |
| 4 | Stutz0086 | Króciec węża | Schlauchstutzen | 9 | |
| 5 | Verschr0176 | Złączka kątowa | Winkel | 4 | |
| 6 | Verschr0177 | Złączka wkręcana | Einschrauber | 3 | |
| 7 | Mut0312 | Przeciwnakrętka | Gegenmutter | 3 | |
| 8 | Stutz0088 | Króciec węża z nakrętką nasadową | Schlauchstutzen_mit_ Überwurfmutter | 4 | |
| 9 | Stutz0381 | Przyłącze kontrolne | Prüfanschluss | 1 | |
| 10 | Ventil0167 | Odwodnienie | Entwässerung | 2 | |
| 11 | Schr0869 | Korek gwintowany | Verschlußschraube | 1 | |
| 12 | Stutz0384 | Trójnik | T-Stück | 1 | |
| 13 | Ring0015 | Pierścień dociskowy | Druckring | 22 | |
| 14 | Ring0018 | Pierścień uszczelniający | Dichtring | 22 | |
| 15 | Sonstig0099 | Pierścień uszczelniający płaski | Flachdichtring | 4 | |
| 16 | Ventil0131 | Zawór hamulcowy | Bremsventil | 1 | |
| 17 | Filter0019 | Filtr powietrza | Luftfilter | 1 | |
| 18 | Hahn0016 | Zawór kulowy | Kugelhahn | 1 | |
| 19 | Behäl0009 | Zbiornik powietrza 40 l | Luftbehälter 40 l | 2 | |
| 20 | Zylind0022 | Siłownik membranowy | Membranzylinder | 2 | |
| 21 | Ventil0082 | Zawór przelewowy | Überströmventil | 1 | |
| 22 | 12 254 205 5 | Obejma zbiornika | Kesselbügel | 2 | |
| 23 | Schlau0476 | Wąż powietrza (proszę podać długość) | Luftschlauch (Bitte Länge angeben) | 2 | |
| 24 | Schlau0476 | Wąż powietrza (proszę podać długość) | Luftschlauch (Bitte Länge angeben) | 1 | |
| 25 | Schlau0476 | Wąż powietrza (proszę podać długość) | Luftschlauch (Bitte Länge angeben) | 1 | |
| 26 | Schlau0476 | Wąż powietrza (proszę podać długość) | Luftschlauch (Bitte Länge angeben) | 1 | |
| 27 | Schlau0476 | Wąż powietrza (proszę podać długość) | Luftschlauch (Bitte Länge angeben) | 1 | |
| 28 | Schlau0476 | Wąż powietrza (proszę podać długość) | Luftschlauch (Bitte Länge angeben) | 1 | |
| 29 | Schlau0476 | Wąż powietrza (proszę podać długość) | Luftschlauch (Bitte Länge angeben) | 1 | |
| 30 | Wąż powietrza (proszę podać długość) | Luftschlauch (Bitte Länge angeben) | 1 | ||
| 31 | Schlau0034 | Obejma | Schelle | 5 | |
| 32 | 12 266 596 5 | Dystans węża tłocznego | Abstandshalter Druckschlauch | 1 | |
| 33 | Schlau0032 | Opaska węża | Schlauchklemme | 16 | |
| 34 | Zylind0023 | Komplet montażowy (Beipack) | Beipack | 2 | |
| 35 | Inje1180 | Króciec węża | Schlauchstutzen | 1 | |
| 36 | Sonstig0098 | Redukcja | Reduzierung | 1 |
