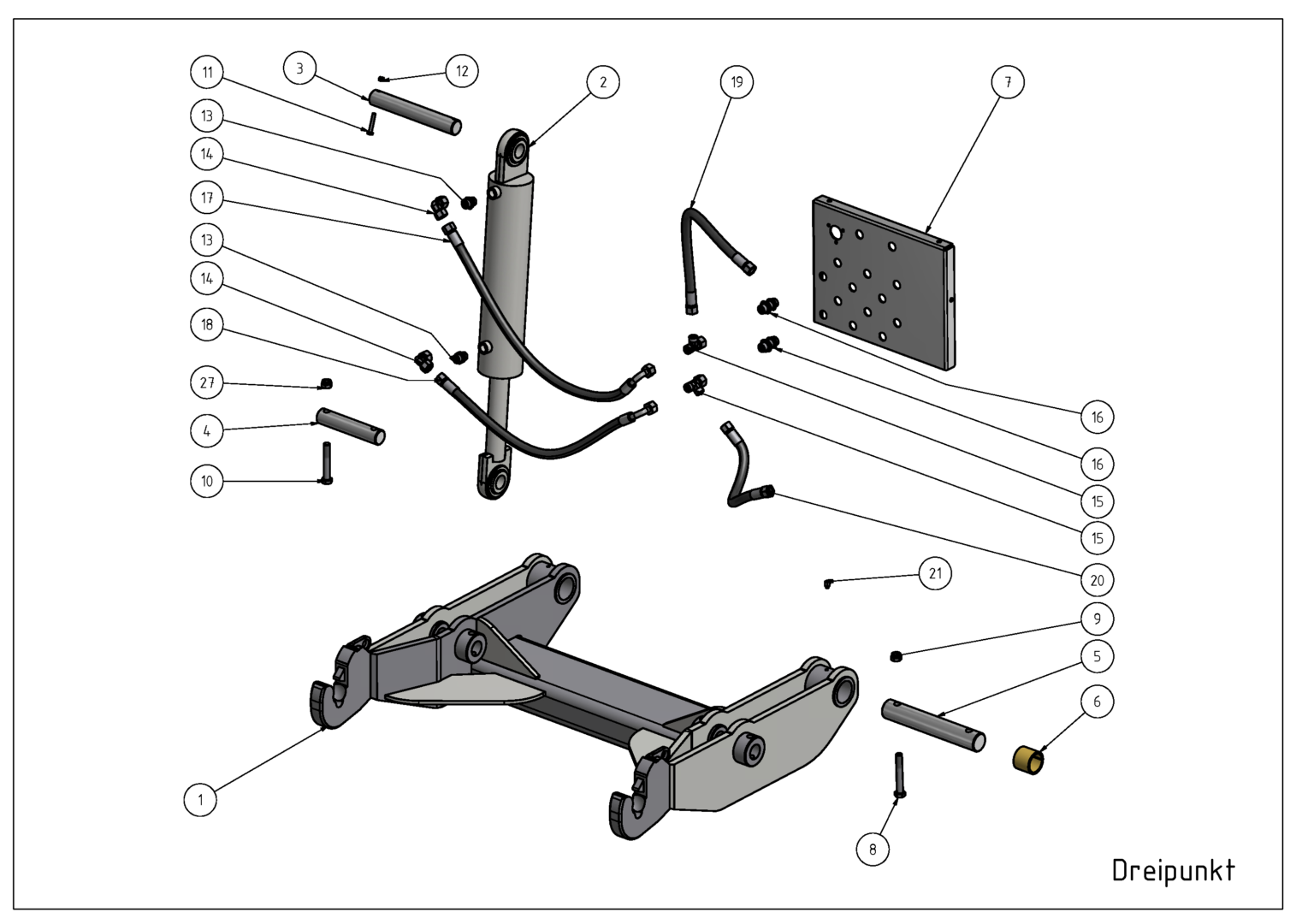

Rysunek złożeniowy

Zaczep trzypunktowy

Name: RUTHENIA ALBA Sp. z o.o.
Telephone: +48571513741

Dreipunkt

Rama i podwozieGFI

Kliknij numer na rysunku, aby dodać część do zapytania. Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.

Poz	Nr	Nazwa (PL)	Oryg. (DE)	Ilość
1	12 269 093 3	Podnośnik GFI	Hubwerk GFI	1
2	Zylind0042	Siłownik trzypunktu	Zylinder Dreipunkt	2
3	12 269 049 2	Sworzeń 3 podnośnika	Bolzen 3 Hubwerk	2
4	12 269 048 4	Sworzeń 2 podnośnika	Bolzen 2 Hubwerk	2
5	12 269 047 6	Sworzeń 1 podnośnika	Bolzen 1 Hubwerk	2
6	Buchse0050	Tuleja	Buchse	4
7	12 269 046 8	Blacha kołnierzowa 2	Flanschblech 2	1
8	Schr0107	Śruba sześciokątna	Sechskantschraube	4
9	Mut0270	Nakrętka sześciokątna	Sechskantmutter	8
10	Schr0108	Śruba sześciokątna	Sechskantschraube	4
11	Schr0109	Śruba sześciokątna	Sechskantschraube	4
12	Mut0002	Nakrętka sześciokątna	Sechskantmutter	4
13	Verschr0017	Złączka wkręcana	Einschrauber	4
14	Verschr0020	Złączka kątowa nastawna	einstellbarer Winkel	4
15	Verschr0238	Złączka kątowa L	L-Verschraubung	2
16	Verschr0060	Złączka grodziowa	Schottverschraubung	2
17	Schlauch0014	Wąż 12×1000	Schlauch 12×1000	1
18	Schlauch0015	Wąż 12×700	Schlauch 12×700	1
19	Schlauch0016	Wąż 12×600	Schlauch 12×600	1
20	Schlauch0017	Wąż 12×450	Schlauch 12×450	1
21	Achse0095_02	Smarowniczka stożkowa Form C	Kegelschmiernippel Form C	2
