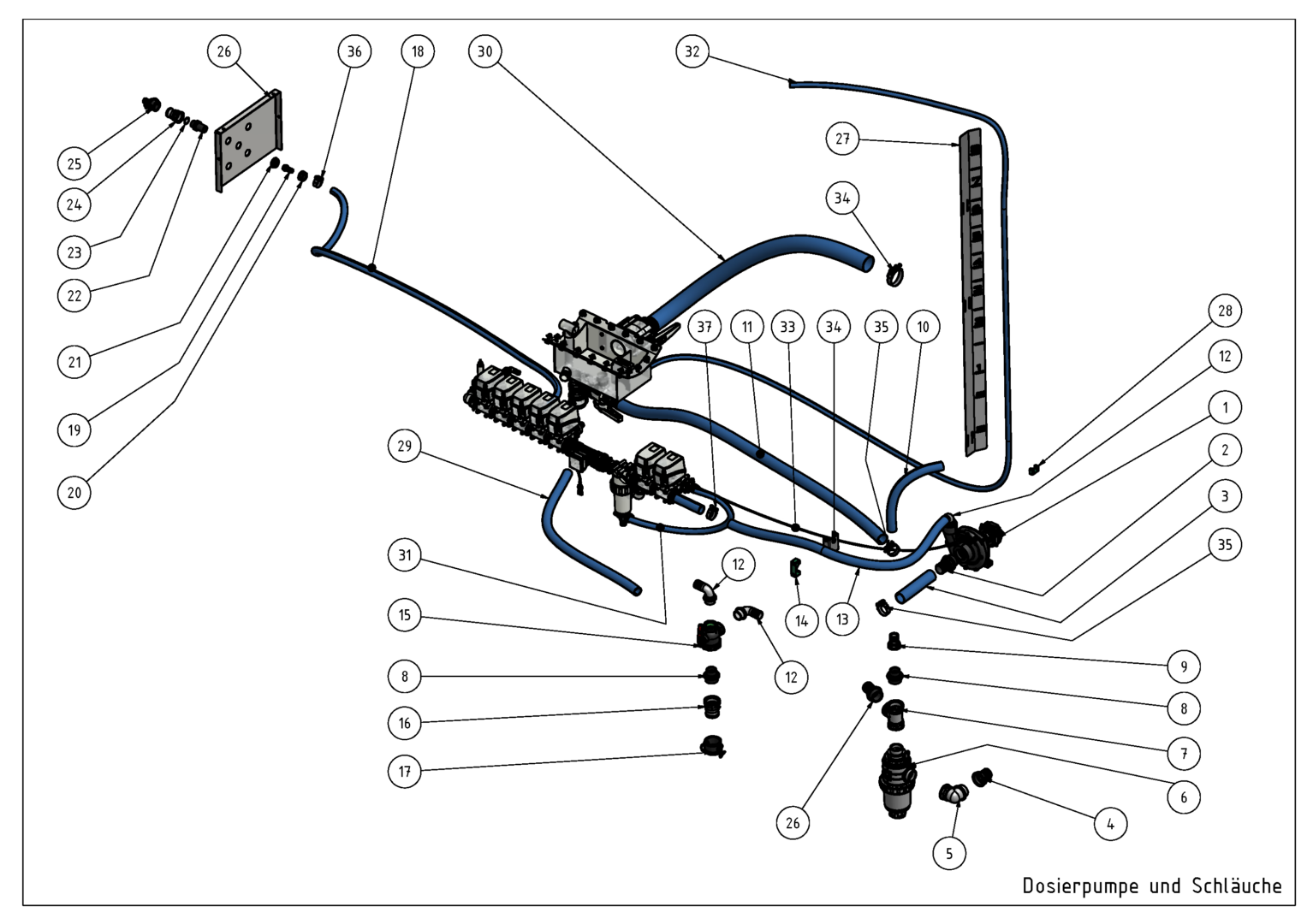

Rysunek złożeniowy
Pompa dozująca — węże
Dosierpumpe_ Schläuche
Zbiornik i dozowanieGFI
Przeciągnij, aby przesunąć · szczypnij lub +/− aby przybliżyć · dotknij numeru, aby dodać
Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.
| Poz | Nr | Nazwa (PL) | Oryg. (DE) | Ilość | |
|---|---|---|---|---|---|
| 1 | Inje0966 | Pompa odśrodkowa | Zentrifugalpumpe | 1 | |
| 2 | Inje1092 | Przyłącze węża | Schlauchanschluss | 2 | |
| 3 | Inje0835 | Wąż (podać długość) | Schlauch (Länge angeben) | 1 | |
| 4 | Inje1083 | Przyłącze węża proste | gerader Schlauchanschluss | 1 | |
| 5 | Inje1091 | Kolano 90° | Bogen 90° | 1 | |
| 6 | Inje1088 | Filtr ssący | Saugfilter | 1 | |
| 7 | Inje1085 | Trójnik | T-Stück | 1 | |
| 8 | Inje1084 | Redukcja | Reduzierstück | 2 | |
| 9 | Inje0546 | Przyłącze węża | Schlauchanschluss | 1 | |
| 10 | Schlau0701 | Wąż (podać długość) | Schlauch (Länge angeben) | 1 | |
| 11 | Inje0835 | Wąż (podać długość) | Schlauch (Länge angeben) | 1 | |
| 12 | Inje1100 | Przyłącze węża | Schlauchanschluss | 3 | |
| 13 | Schlau0701 | Wąż (podać długość) | Schlauch (Länge angeben) | 1 | |
| 14 | Inje0219 | Obejma | Schelle | 1 | |
| 15 | Inje1164 | Zawór kulowy | Kugelhahn | 1 | |
| 16 | Inje1080 | Adapter zewnętrzny Camlock 2″ | Außenadapter Camlock 2″ | 1 | |
| 17 | Inje1094 | Korek do adaptera zewnętrznego 2″ | Stopfen f. Aussenadapter 2″ | 1 | |
| 18 | Inje0522 | Wąż (podać długość) | Schlauch (Länge angeben) | 5 | |
| 19 | Inje1130 | Przyłącze węża | Schlauchanschluss | 5 | |
| 20 | Inje0037 | Nakrętka nasadowa | Überwurfmutter | 5 | |
| 21 | Inje1081 | Przeciwnakrętka | Kontermutter | 5 | |
| 22 | Inje1149 | Przepust ścienny | Wanddurchgang | 5 | |
| 23 | Inje0961 | O-ring | O-Ring | 5 | |
| 24 | Inje1178 | Adapter Camlock | Camlock Adapter | 5 | |
| 25 | Inje1179 | Króciec węża Camlock | Schlauchstutzen Camlock | 25 | |
| 26 | 12 269 045 1 | Blacha kołnierzowa 1 | Flanschblech 1 | 1 | |
| 27 | 12 269 067 7 | Skala zbiornika | Skala Tank | 1 | |
| 28 | Inje0385 | Obejma | Schelle | 1 | |
| 29 | Inje0814 | Wąż (podać długość) | Schlauch (Länge angeben) | 1 | |
| 30 | Inje0373 | Wąż (podać długość) | Schlauch (Länge angeben) | 1 | |
| 31 | Inje0814 | Wąż (podać długość) | Schlauch (Länge angeben) | 1 | |
| 32 | Inje0522 | Wąż (podać długość) | Schlauch (Länge angeben) | 1 | |
| 33 | Inje0973 | Wąż (podać długość) | Schlauch (Länge angeben) | 1 | |
| 34 | Inje0103 | Opaska węża | Schlauchschelle | 2 | |
| 35 | Inje0215 | Opaska węża | Schlauchschelle | 4 | |
| 36 | Inje0058 | Opaska węża | Schlauchschelle | 10 | |
| 37 | Inje0483 | Opaska węża | Schlauchschelle | 4 | |
| 38 | Filter0035 | Element filtra | Filterelement | 1 |
