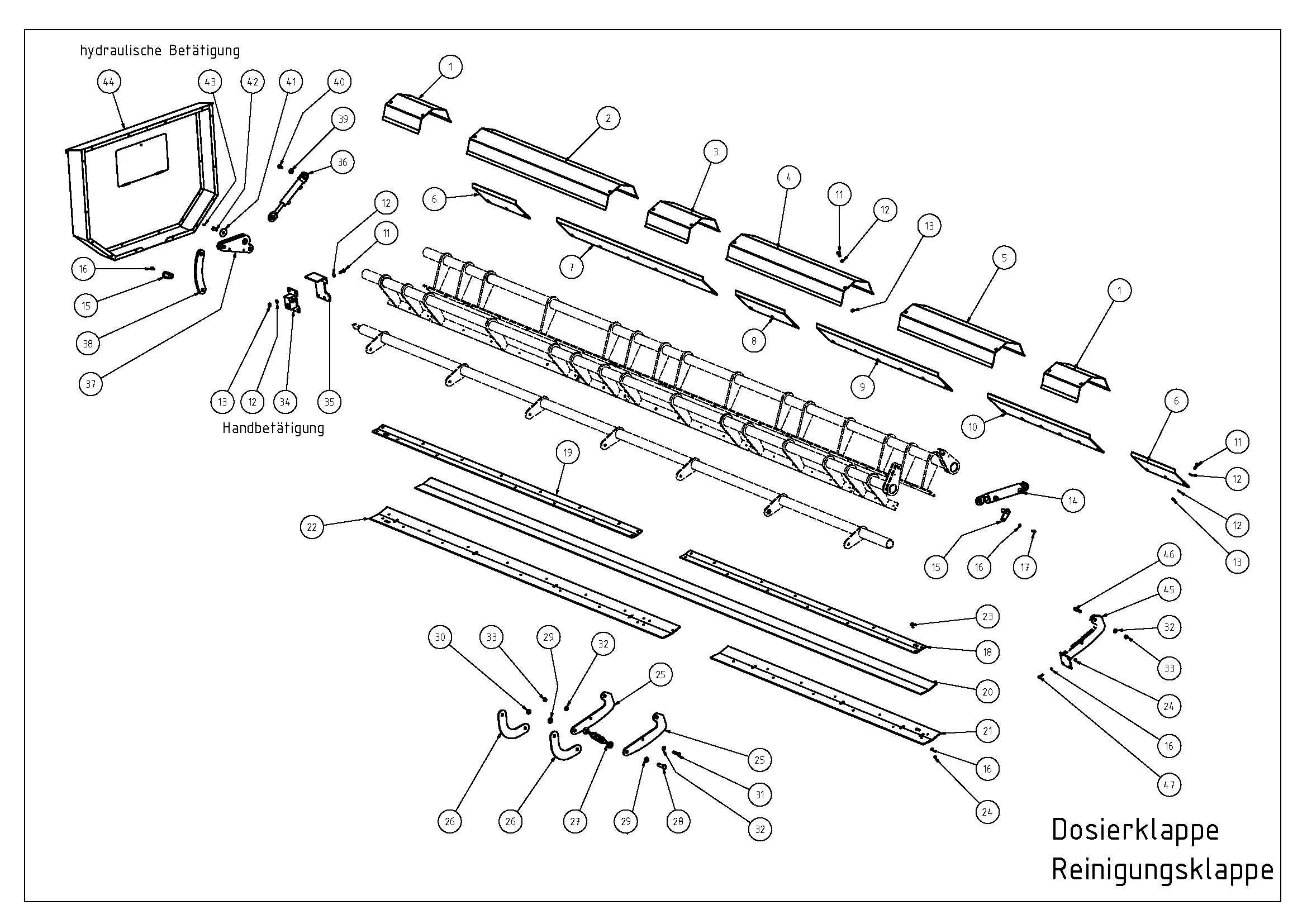

Rysunek złożeniowy

Klapa dozująca / klapa wyczystkowa

Name: RUTHENIA ALBA Sp. z o.o.
Telephone: +48571513741

Dosierklappe / Reinigungsklappe

DozowanieGTU

Kliknij numer na rysunku, aby dodać część do zapytania. Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.

Poz	Nr	Nazwa (PL)	Oryg. (DE)	Ilość
1	12 267 074 5	Osłona	Abdeckung	2
2	12 267 070 4	Osłona	Abdeckung	1
3	12 267 071 2	Osłona	Abdeckung	1
4	12 267 072 0	Osłona	Abdeckung	1
5	12 267 073 7	Osłona	Abdeckung	1
6	12 267 100 6	Blacha zasuwy 1	Schieberblech 1	4
7	12 267 105 5	Blacha zasuwy 2	Schieberblech 2	2
8	12 267 106 3	Blacha zasuwy 3	Schieberblech 3	2
9	12 267 107 1	Blacha zasuwy 4	Schieberblech 4	2
10	12 267 108 8	Blacha zasuwy 5	Schieberblech 5	2
11	Schr0311	Śruba sześciokątna	Sechskantschraube	54
12	Schei0468	Podkładka	Unterlegscheibe	54
13	Mut0181	Nakrętka sześciokątna	Sechskantmutter	54
14	12 267 189 1	Siłownik zasuwy	Schieberzylinder	1
15	12 267 145 7	Sworzeń z nakładką	Bolzen mit Lasche	5
16	Schei0117	Podkładka	Unterlegscheibe	12
17	Schr0035	Śruba sześciokątna	Sechskantschraube	2
18	12 267 213 6	Płyta zaciskowa przednia	Klemmplatte vorn	1
19	12 267 214 4	Płyta zaciskowa tylna	Klemmplatte hinten	1
20	Gummi0006	Wykrój gumowy 5 mm	Gummizuschnitt 5mm	1
21	12 267 212 8	Blacha klapy przednia	Klappenblech vorn	1
22	12 267 096 2	Blacha klapy	Klappenblech	1
23	Schr0308	Śruba zamkowa	Flachrundschraube	29
24	Mut0002	Nakrętka samohamowna	Stoppmutter	37
25	12 267 094 6	Dźwignia zamykająca	Verschlußhebel	14
26	12 267 092 1	Nakładka cięgna	Zuglasche	14
27	Inje 0334	Śruba rzymska M12 (2×oczko)	Spannschloß M12 (2xÖse)	7
28	Schr0096	Śruba sześciokątna	Sechskantschraube	28
29	Schei0176	Podkładka	Unterlegscheibe	94
30	Mut0270	Nakrętka samohamowna	Stoppmutter	28
31	Schr0089	Śruba sześciokątna	Sechskantschraube	7
32	Schei0112	Podkładka	Unterlegscheibe	18
33	Mut0180	Nakrętka samohamowna	Stoppmutter	9
34	Getr0177	Przekładnia	Getriebe	1
35	12 267 210 3-2	Kątownik mocujący	Aufnahmewinkel	1
36	12 267 190 6	Siłownik 32-20-100	Zylinder 32-20-100	1
37	12 267 149 8	Dźwignia zwrotna, spawana	Umlenkhebel geschw.	1
38	12 267 146 5	Element łączący	Koppelstück	1
39	Schei0470	Podkładka	Unterlegscheibe	1
40	Schr0005	Śruba sześciokątna	Sechskantschraube	1
41	12 267 152 0	Podkładka zabezpieczająca	Sicherungsscheibe	1
42	12 267 144 0	Śruba	Schraube	1
43	Kopf0053	Smarowniczka stożkowa (Form A)	Kegelschmiernippel Form A	1
44	12 267 166 6	Osłona	Schutz	1
45	12 267 218 5	Zamknięcie ręczne	Handverschluss	1
46	Schr0095	Śruba sześciokątna	Sechskantschraube	2
47	Schr0274	Śruba sześciokątna	Sechskantschraube	4
