Rysunek złożeniowy

Podłoga zbiornika (Behälterboden)

Name: RUTHENIA ALBA Sp. z o.o.
Telephone: +48571513741

Podłoga zbiornikaD 054D 055D 056D 057

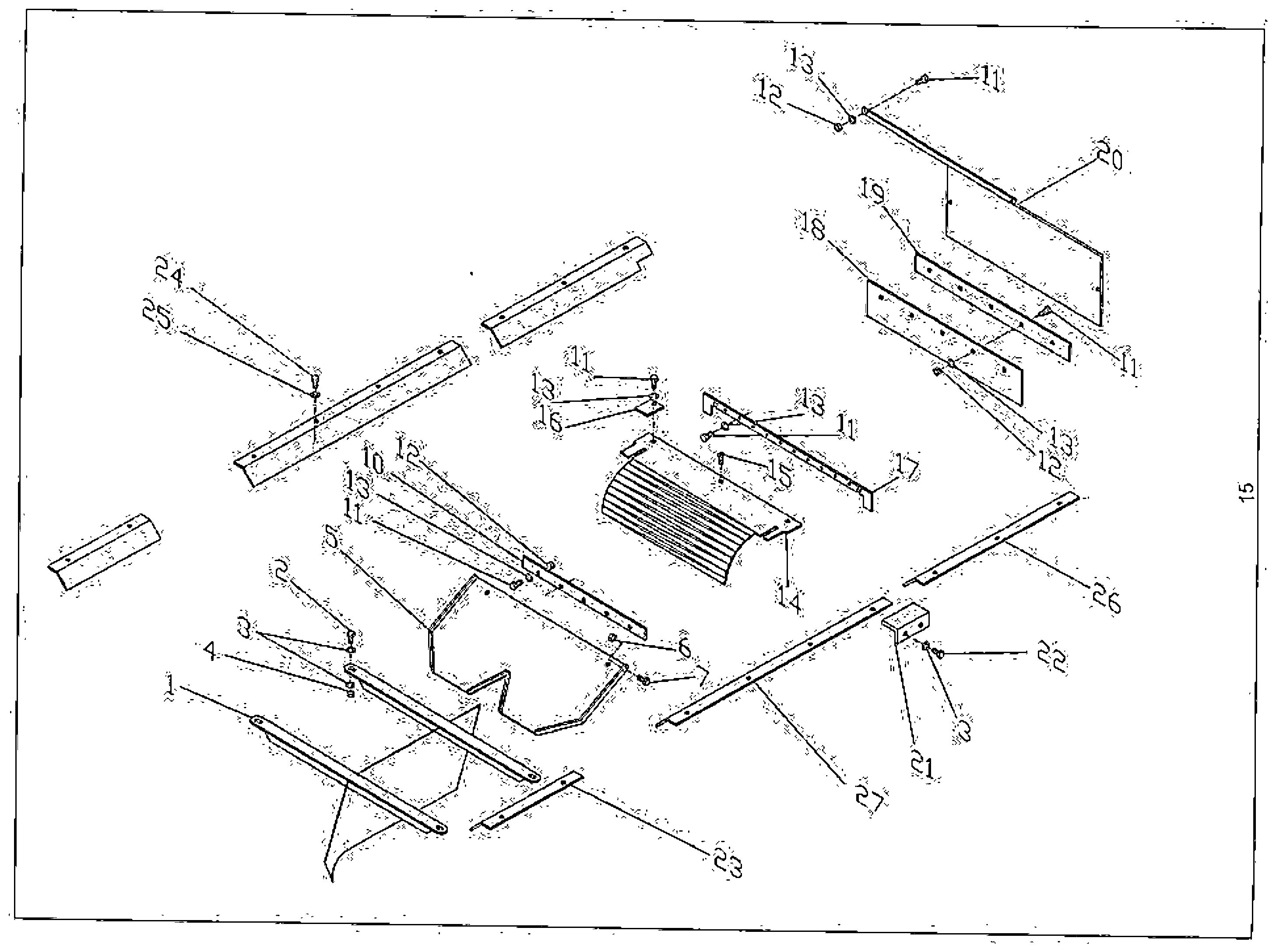

Podłoga zbiornika (Behälterboden) (Behälterboden) — rysunek złożeniowy

Przeciągnij, aby przesunąć · szczypnij lub +/− aby przybliżyć · dotknij numeru, aby dodać

Kliknij numer na rysunku, aby dodać część do zapytania. Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.

Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.

Poz	Nr	Nazwa (PL)	Oryg. (DE)	Ilość
1	12 259 229 8	Rozdzielacz materiału, łańcuch	Gutteiler, Kette	1
2	Schr0338	Śruba sześciokątna M12x30 DIN 933 V2A	Sechskantschraube M12x30 DIN 933 V2A	4
3	Schei0112	Podkładka 13 DIN 125 V2A	Scheibe 13 DIN 125 V2A	14
4	Mut0047	Nakrętka sześciokątna M12 DIN 934 V2A	Sechskantmutter M12 DIN 934 V2A	4
5	12 260 454 3	Blacha wychwytująca 78	Auffangblech 78	1
6	Mut0123	Nakrętka samokontrująca M10 DIN 985 V2A	Sechskantmutter M10 DIN 985 V2A	2
7	Schr0792	Śruba sześciokątna M10x16 DIN 933 V2A	Sechskantschraube M10x16 DIN 933 V2A	2
10	12 256 083 6	Guma zgarniająca	Abstreifergummi	1
11	Schr0635	Śruba sześciokątna M8x25 DIN 933 V2A	Sechskantschraube M8x25 DIN 933 V2A	12
12	Mut0031	Nakrętka sześciokątna M8 DIN 934 V2A	Sechskantmutter M8 DIN 934 V2A	11
13	Schei0220	Podkładka 8,4 DIN 9021 V2A	Scheibe 8,4 DIN 9021 V2A	11
14	12 259 226 5	Blacha podłogowa, tylna	Bodenblech, hinten	2
15	Schr0033	Śruba wpuszczana M8x16 DIN 964 V2A	Senkschraube M8x16 DIN 964 V2A	2
16	12 259 080 0	Uszczelka	Dichtung	2
17	12 260 467 2	Listwa uszczelniająca 78	Dichtstreifen 78	1
18	12 259 225 7	Listwa uszczelniająca	Dichtstreifen	1
19	12 259 224 0	Blacha dociskowa	Druckblech	1
20	12 259 231 2	Pokrywa łańcucha	Deckel Kette	1
21	12 259 251 3	Docisk L 13	Niederhalter L 13	1
22	Schr0793	Śruba sześciokątna M12x20 DIN 933 V2A	Sechskantschraube M12x20 DIN 933 V2A	2
23	12 259 228 1	Osłona 1 (1 para)	Abdeckung 1 (1x Paar)	1
24	Schr0792	Śruba sześciokątna M10x16 DIN 933 V2A	Sechskantschraube M10x16 DIN 933 V2A	2
25	Schei0470	Podkładka 10,5 DIN 9021 V2A	Scheibe 10,5 DIN 9021 V2A	2
26 · D054	12 259 531 5	Osłona 9 (1 para) — D054	Abdeckung 9 (1x Paar) — D054	1
27 · D054	12 259 530 7	Osłona 8 (1 para) — D054	Abdeckung 8 (1x Paar) — D054	1
26 · D055	12 259 329 0	Osłona 4 (1 para) — D055	Abdeckung 4 (1x Paar) — D055	1
27 · D055	12 259 480 4	Osłona 7 (1 para) — D055	Abdeckung 7 (1x Paar) — D055	1
26 · D056	12 259 329 0	Osłona 4 (1 para) — D056	Abdeckung 4 (1x Paar) — D056	1
27 · D056	12 259 430 6	Osłona 6 (1 para) — D056	Abdeckung 6 (1x Paar) — D056	1
26 · D057	12 259 329 0	Osłona 4 (1 para) — D057	Abdeckung 4 (1x Paar) — D057	1
27 · D057	12 259 330 5	Osłona 5 (1 para) — D057	Abdeckung 5 (1x Paar) — D057	1
